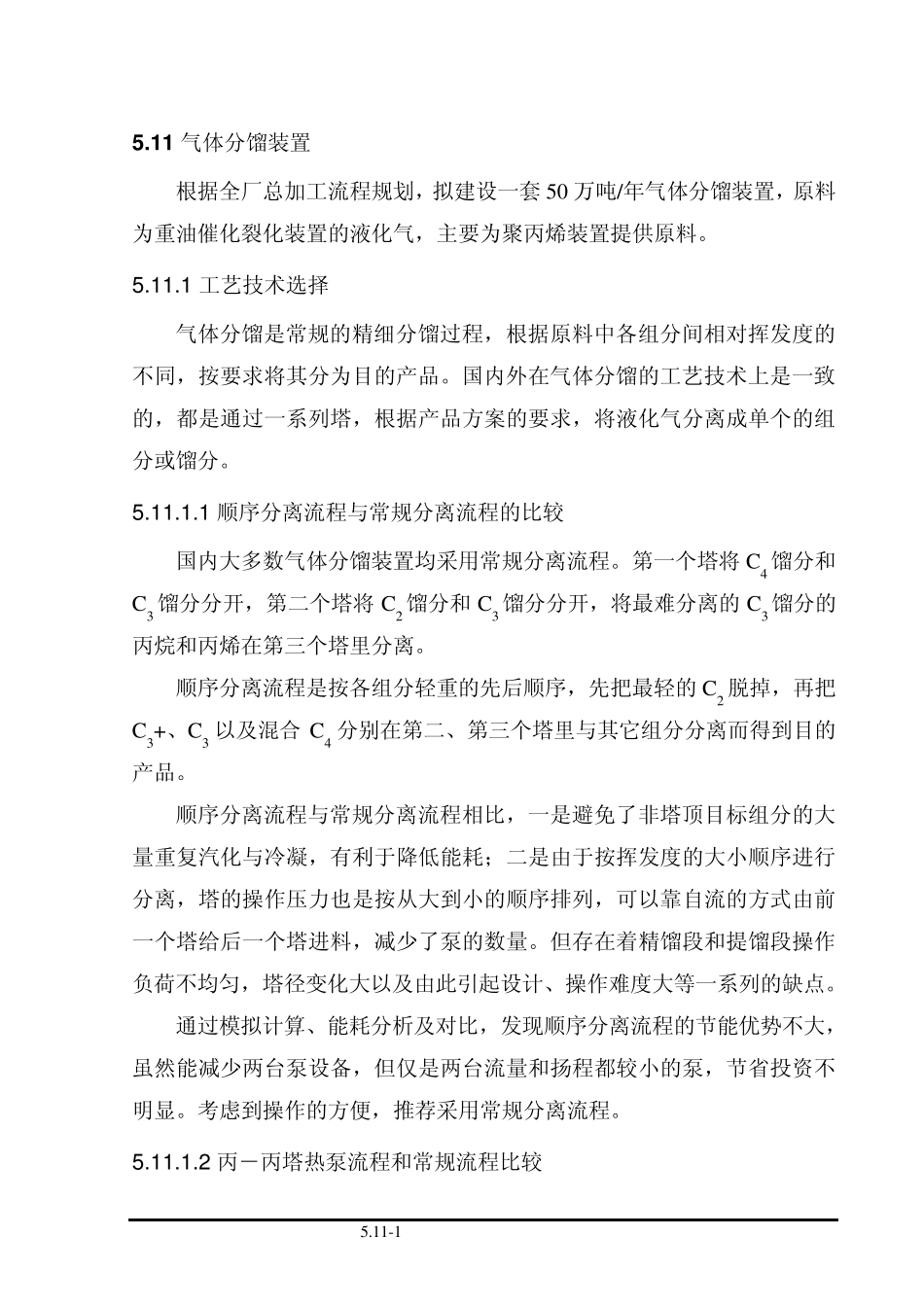

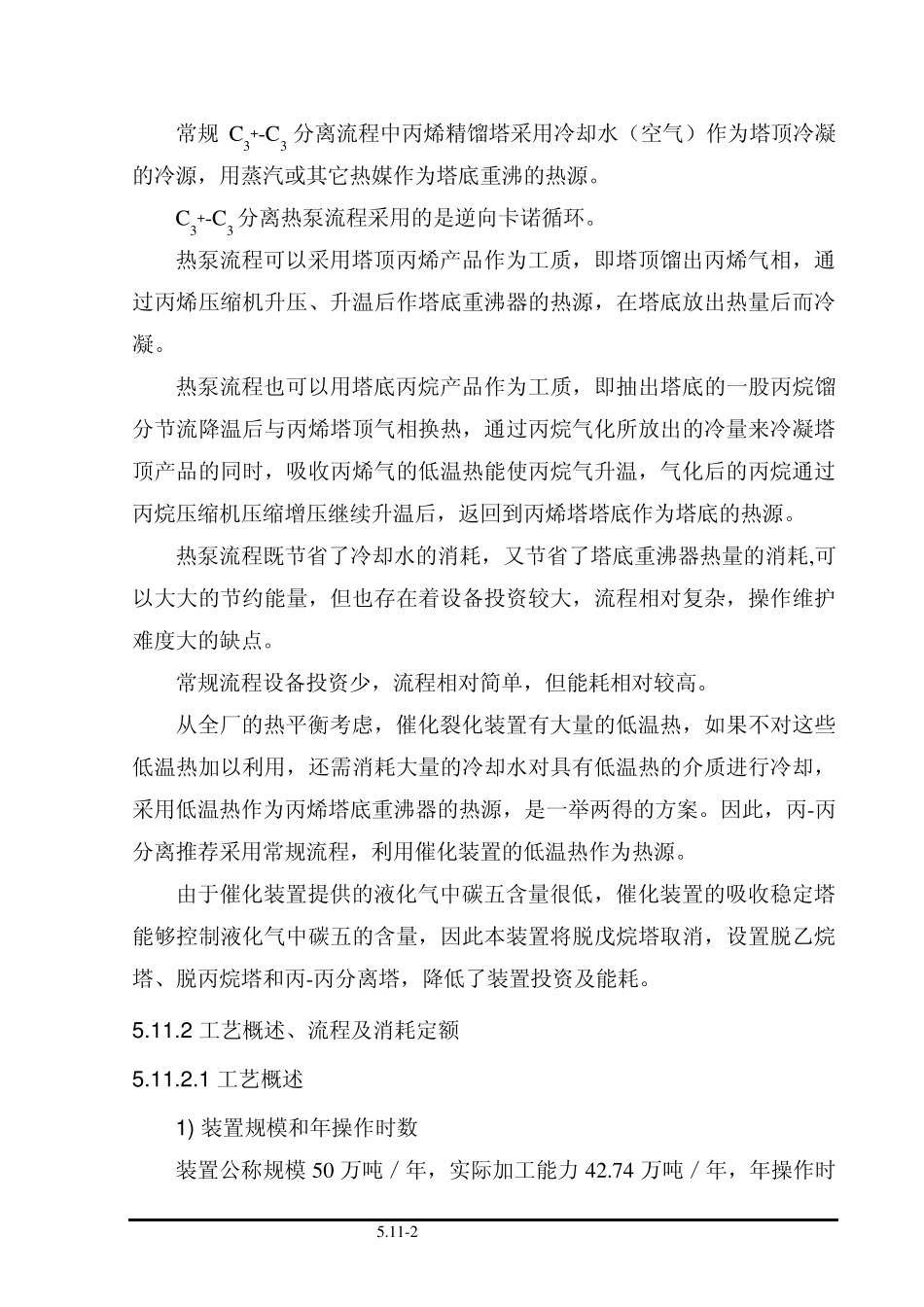

5.11-1 5 .1 1 气体分馏装置 根据全厂总加工流程规划，拟建设一套50 万吨/年气体分馏装置，原料为重油催化裂化装置的液化气，主要为聚丙烯装置提供原料。 5 .1 1 .1 工艺技术选择 气体分馏是常规的精细分馏过程，根据原料中各组分间相对挥发度的不同，按要求将其分为目的产品。国内外在气体分馏的工艺技术上是一致的，都是通过一系列塔，根据产品方案的要求，将液化气分离成单个的组分或馏分。 5 .1 1 .1 .1 顺序分离流程与常规分离流程的比较 国内大多数气体分馏装置均采用常规分离流程。第一个塔将C 4 馏分和C 3 馏分分开，第二个塔将C 2 馏分和C 3 馏分分开，将最难分离的C 3 馏分的丙烷和丙烯在第三个塔里分离。 顺序分离流程是按各组分轻重的先后顺序，先把最轻的C 2 脱掉，再把C 3+、C 3 以及混合 C 4 分别在第二、第三个塔里与其它组分分离而得到目的产品。 顺序分离流程与常规分离流程相比，一是避免了非塔顶目标组分的大量重复汽化与冷凝，有利于降低能耗；二是由于按挥发度的大小顺序进行分离，塔的操作压力也是按从大到小的顺序排列，可以靠自流的方式由前一个塔给后一个塔进料，减少了泵的数量。但存在着精馏段和提馏段操作负荷不均匀，塔径变化大以及由此引起设计、操作难度大等一系列的缺点。 通过模拟计算、能耗分析及对比，发现顺序分离流程的节能优势不大，虽然能减少两台泵设备，但仅是两台流量和扬程都较小的泵，节省投资不明显。考虑到操作的方便，推荐采用常规分离流程。 5 .1 1 .1 .2 丙－丙塔热泵流程和常规流程比较 5.11-2 常规C 3+-C 3 分离流程中丙烯精馏塔采用冷却水（空气）作为塔顶冷凝的冷源，用蒸汽或其它热媒作为塔底重沸的热源。 C 3+-C 3 分离热泵流程采用的是逆向卡诺循环。 热泵流程可以采用塔顶丙烯产品作为工质，即塔顶馏出丙烯气相，通过丙烯压缩机升压、升温后作塔底重沸器的热源，在塔底放出热量后而冷凝。 热泵流程也可以用塔底丙烷产品作为工质，即抽出塔底的一股丙烷馏分节流降温后与丙烯塔顶气相换热，通过丙烷气化所放出的冷量来冷凝塔顶产品的同时，吸收丙烯气的低温热能使丙烷气升温，气化后的丙烷通过丙烷压缩机压缩增压继续升温后，返回到丙烯塔塔底作为塔底的热源。 热泵流程既节省了冷却水的消耗，又节省了塔底重沸器热量的消耗,可以大大的节约能量，但也存在着设备投资较大，流程相对复杂，操作维护难度大的缺点。 常规流程设备...
