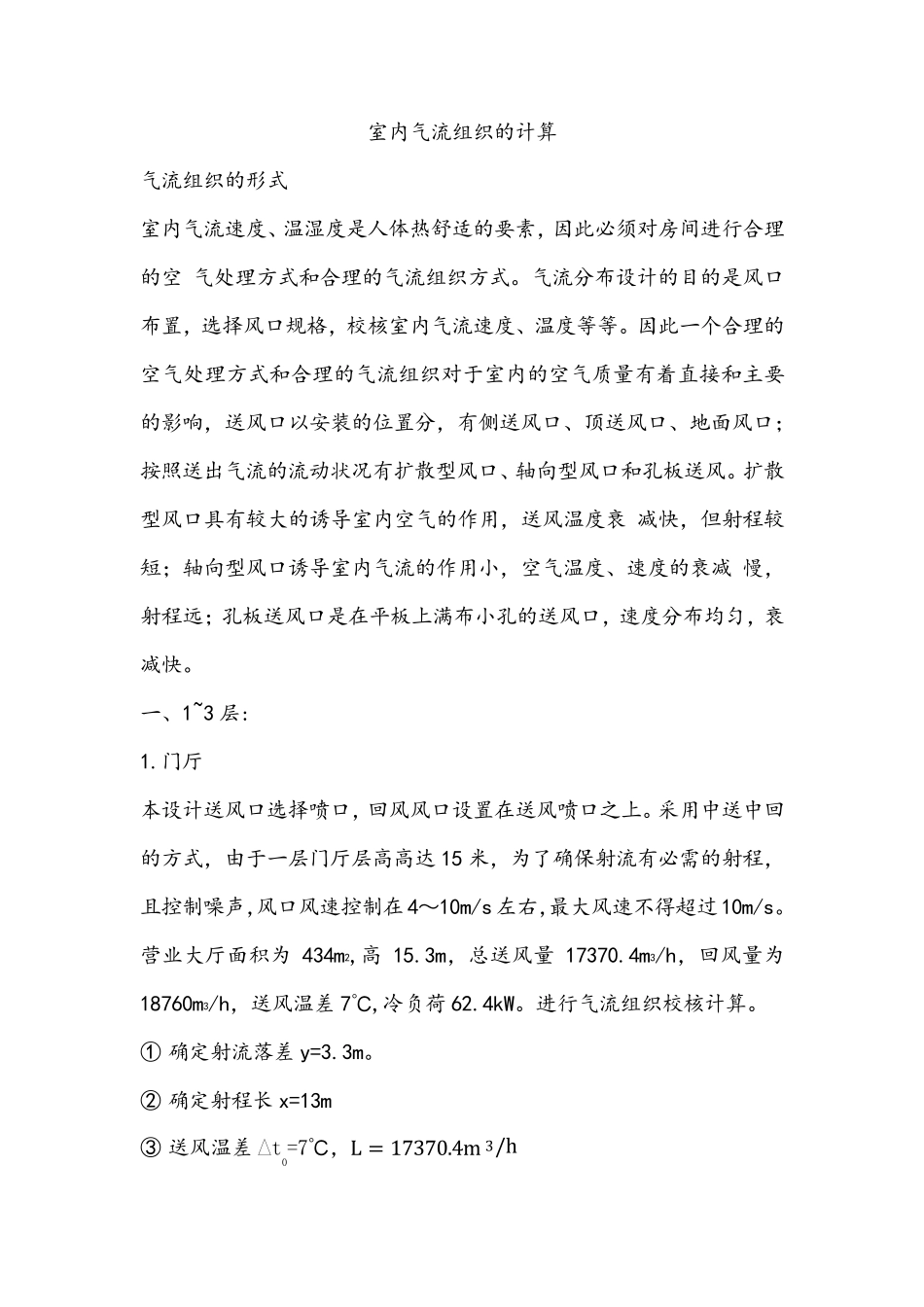

室 内 气 流 组 织 的 计 算 气 流 组 织 的 形 式 室 内 气 流 速 度 、 温 湿 度 是 人 体 热 舒 适 的 要 素 ， 因 此 必 须 对 房 间 进 行 合 理的 空 气 处 理 方 式 和 合 理 的 气 流 组 织 方 式 。 气 流 分 布 设 计 的 目 的 是 风 口布 置 ， 选 择 风 口 规 格 ， 校 核 室 内 气 流 速 度 、 温 度 等 等 。 因 此 一 个 合 理 的空 气 处 理 方 式 和 合 理 的 气 流 组 织 对 于 室 内 的 空 气 质 量 有 着 直 接 和 主 要的 影 响 ， 送 风 口 以 安 装 的 位 置 分 ， 有 侧 送 风 口 、 顶 送 风 口 、 地 面 风 口 ；按 照 送 出 气 流 的 流 动 状 况 有 扩 散 型 风 口 、 轴 向 型 风 口 和 孔 板 送 风 。 扩 散型 风 口 具 有 较 大 的 诱 导 室 内 空 气 的 作 用 ， 送 风 温 度 衰 减 快 ， 但 射 程 较短 ； 轴 向 型 风 口 诱 导 室 内 气 流 的 作 用 小 ， 空 气 温 度 、 速 度 的 衰 减 慢 ，射 程 远 ； 孔 板 送 风 口 是 在 平 板 上 满 布 小 孔 的 送 风 口 ， 速 度 分 布 均 匀 ， 衰减 快 。 一 、 1~3 层 : 1.门 厅 本 设 计 送 风 口 选 择 喷 口 ， 回 风 风 口 设 置 在 送 风 喷 口 之 上 。 采 用 中 送 中 回的 方 式 ， 由 于 一 层 门 厅 层 高 高 达 15 米 ， 为 了 确保射 流 有 必 需的 射 程 ，且控制噪声，风 口 风 速 控制在 4～10m/s 左右，最大 风 速 不得超过10m/s。营业大 厅 面 积为434m2,高15.3m， 总送 风 量17370.4m3/h， 回 风 量 为18760m3/h， 送 风 温 差7℃,冷负荷 62.4kW。 进 行 气 流 组 织 校 核 计 算 。 ① 确定射 流 落差y=3.3m。 ② 确定射 程 长 x=13m ③ 送 风 温 差Dt0=7℃， L = 17370.4m 3/h 取整：L=18000m3/h ④ 确定送风温度v0。设定d0=0.36 m，取a=0，a=0.076，则： yd0= 3.300.36 = 9.2 xd0= 130.36 = 36.1 Ar =y/d0(xd0)2 (0.51axd0+ 0.35)= 0.00402 v0 = √gd0∆t0Artn= 4.53m/s ⑤ 确定射流末...
