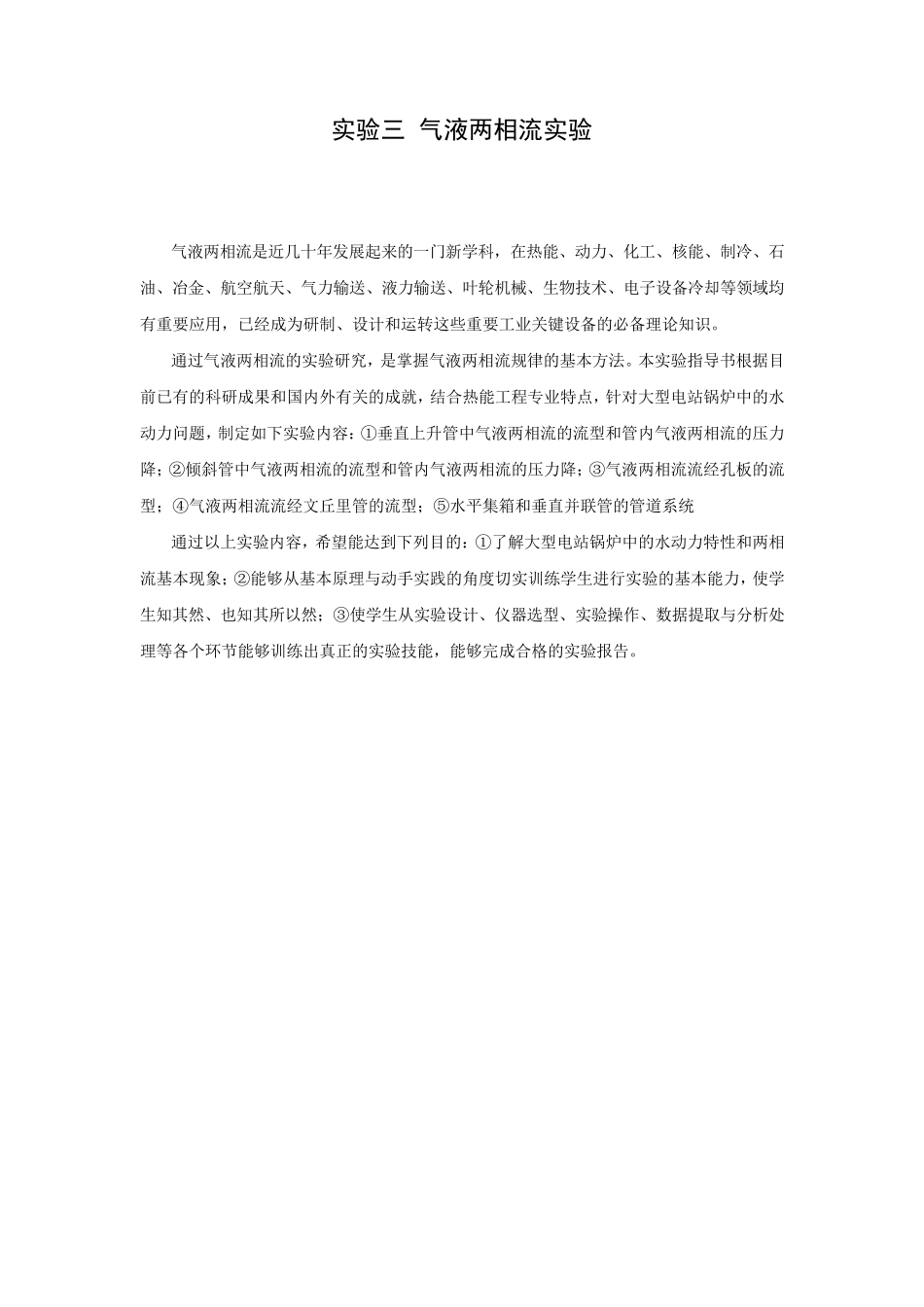

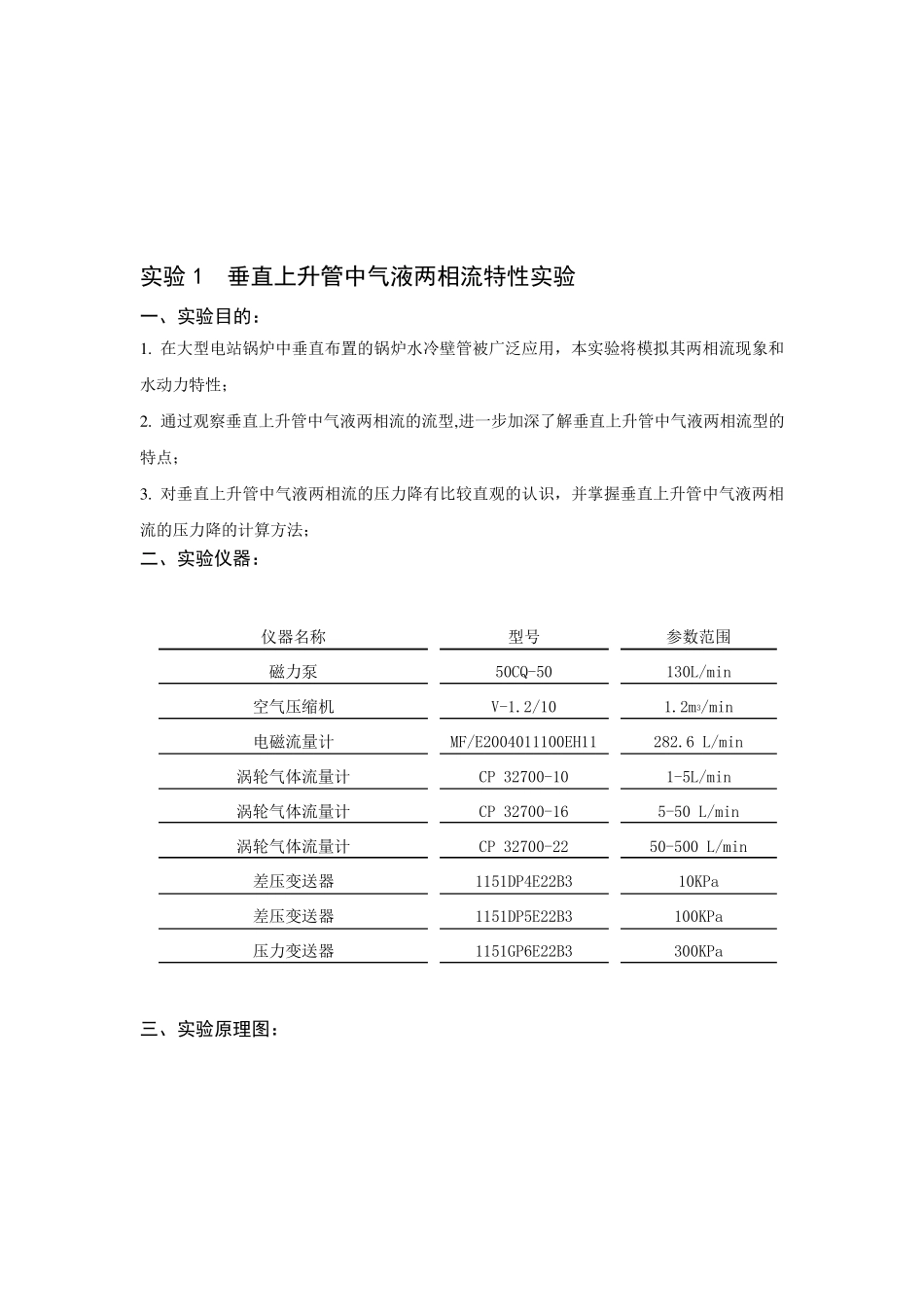

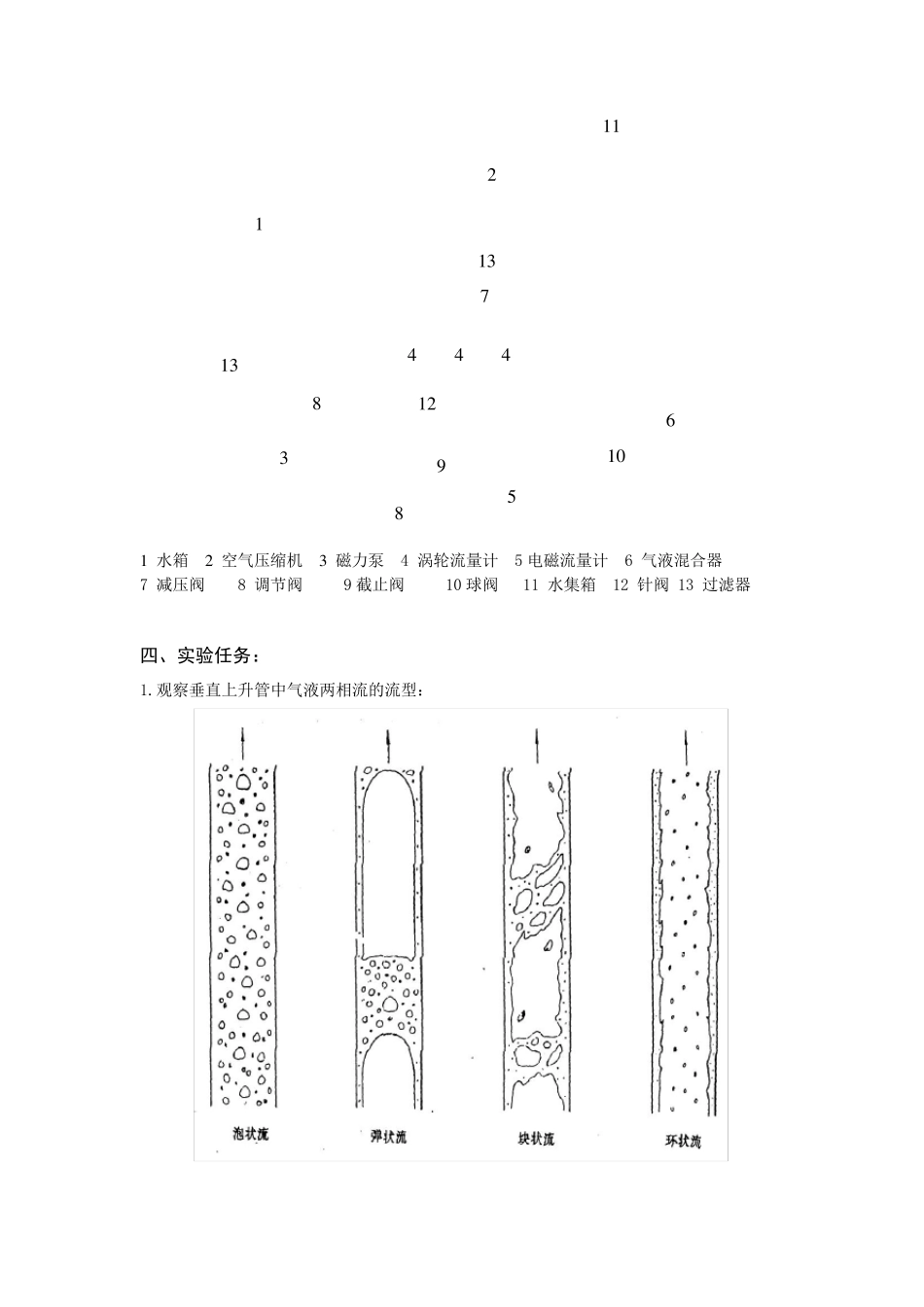

实验三 气液两相流实验 气液两相流是近几十年发展起来的一门新学科，在热能、动力、化工、核能、制冷、石油、冶金、航空航天、气力输送、液力输送、叶轮机械、生物技术、电子设备冷却等领域均有重要应用，已经成为研制、设计和运转这些重要工业关键设备的必备理论知识。 通过气液两相流的实验研究，是掌握气液两相流规律的基本方法。本实验指导书根据目前已有的科研成果和国内外有关的成就，结合热能工程专业特点，针对大型电站锅炉中的水动力问题，制定如下实验内容：①垂直上升管中气液两相流的流型和管内气液两相流的压力降；②倾斜管中气液两相流的流型和管内气液两相流的压力降；③气液两相流流经孔板的流型；④气液两相流流经文丘里管的流型；⑤水平集箱和垂直并联管的管道系统 通过以上实验内容，希望能达到下列目的：①了解大型电站锅炉中的水动力特性和两相流基本现象；②能够从基本原理与动手实践的角度切实训练学生进行实验的基本能力，使学生知其然、也知其所以然；③使学生从实验设计、仪器选型、实验操作、数据提取与分析处理等各个环节能够训练出真正的实验技能，能够完成合格的实验报告。 实验1 垂直上升管中气液两相流特性实验 一、实验目的： 1 . 在大型电站锅炉中垂直布置的锅炉水冷壁管被广泛应用，本实验将模拟其两相流现象和水动力特性； 2 . 通过观察垂直上升管中气液两相流的流型,进一步加深了解垂直上升管中气液两相流型的特点； 3 . 对垂直上升管中气液两相流的压力降有比较直观的认识，并掌握垂直上升管中气液两相流的压力降的计算方法； 二、实验仪器： 仪器名称 型号 参数范围 磁力泵 50CQ-50 130L/min 空气压缩机 V-1.2/10 1.2m3/min 电磁流量计 MF/E2004011100EH11 282.6 L/min 涡轮气体流量计 CP 32700-10 1-5L/min 涡轮气体流量计 CP 32700-16 5-50 L/min 涡轮气体流量计 CP 32700-22 50-500 L/min 差压变送器 1151DP4E22B3 10KPa 差压变送器 1151DP5E22B3 100KPa 压力变送器 1151GP6E22B3 300KPa 三、实验原理图： 11 164445231 2981 01 371 38 1 水箱 2 空气压缩机 3 磁力泵 4 涡轮流量计 5 电磁流量计 6 气液混合器 7 减压阀 8 调节阀 9 截止阀 10 球阀 11 水集箱 12 针阀 13 过滤器 四、实验任务： 1.观察垂直上升管中气液两相流的流型： (1)打开系统电源，使气体、液体流量计预热 2 分钟；然后打开采集程序，...
