氧乙炔管道设计说明书

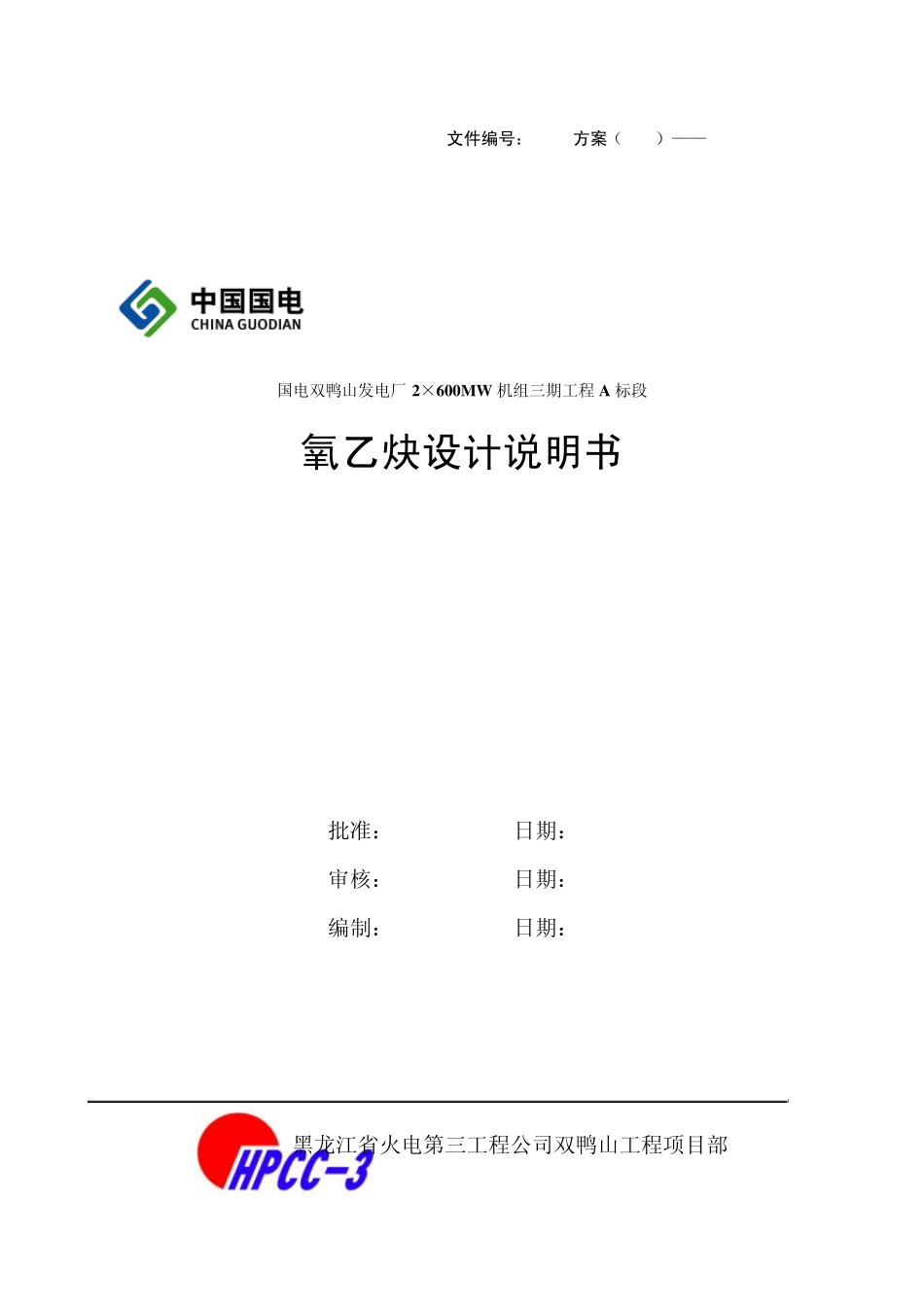

氧乙炔管道设计说明书_第1页
1/6

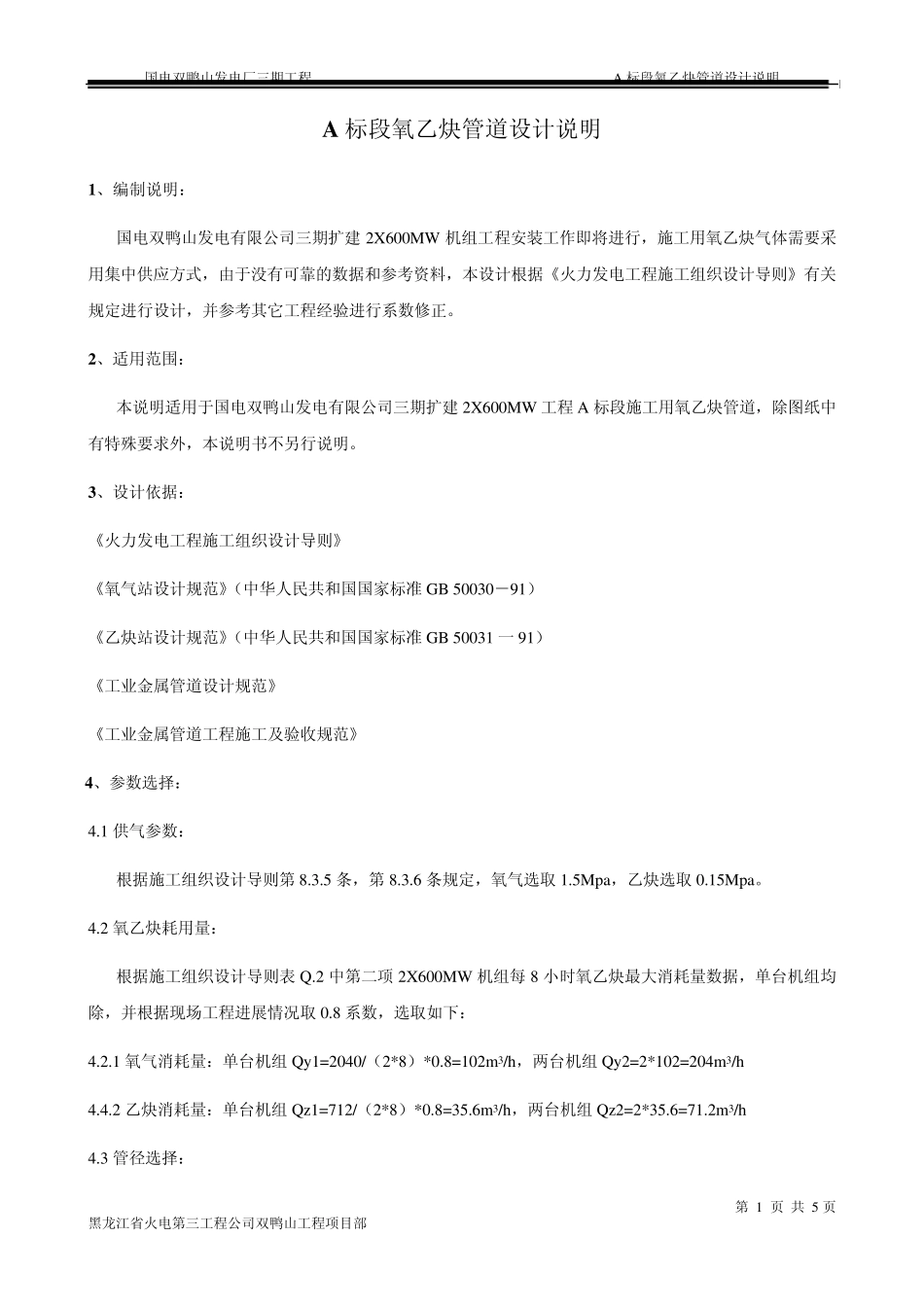

氧乙炔管道设计说明书_第2页
2/6

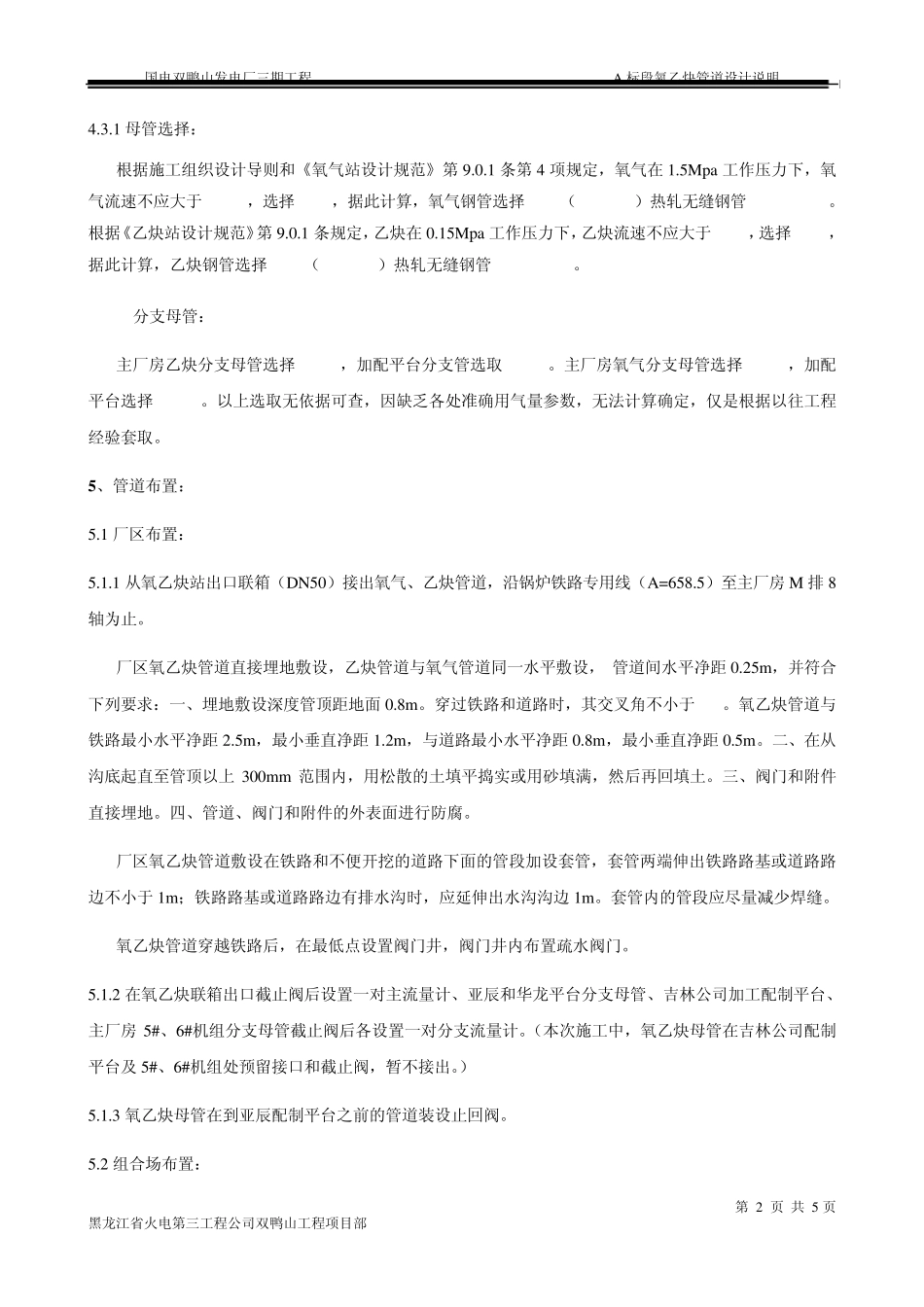

氧乙炔管道设计说明书_第3页
3/6
文件编号: SGLJ方案(2005)——01 国电双鸭山发电厂2×600MW 机组三期工程 A 标段 氧乙炔设计说明书 批准: 日期: 审核: 日期: 编制: 日期: 黑龙江省火电第三工程公司双鸭山工程项目部 国电双鸭山发电厂三期工程 A 标段氧乙炔管道设计说明 黑龙江省火电第三工程公司双鸭山工程项目部 第 1 页 共 5 页 A 标段氧乙炔管道设计说明 1、编制说明: 国电双鸭山发电有限公司三期扩建 2X600MW 机组工程安装工作即将进行,施工用氧乙炔气体需要采用集中供应方式,由于没有可靠的数据和参考资料,本设计根据《火力发电工程施工组织设计导则》有关规定进行设计,并参考其它工程经验进行系数修正。 2、适用范围: 本说明适用于国电双鸭山发电有限公司三期扩建 2X600MW 工程A 标段施工用氧乙炔管道,除图纸中有特殊要求外,本说明书不另行说明。 3、设计依据: 《火力发电工程施工组织设计导则》 《氧气站设计规范》(中华人民共和国国家标准 GB 50030-91) 《乙炔站设计规范》(中华人民共和国国家标准 GB 50031 一 91) 《工业金属管道设计规范》 《工业金属管道工程施工及验收规范》 4、参数选择: 4.1 供气参数: 根据施工组织设计导则第8.3.5 条,第8.3.6 条规定,氧气选取 1.5Mpa,乙炔选取 0.15Mpa。 4.2 氧乙炔耗用量: 根据施工组织设计导则表 Q.2 中第二项2X600MW 机组每 8 小时氧乙炔最大消耗量数据,单台机组均除,并根据现场工程进展情况取 0.8 系数,选取如下: 4.2.1 氧气消耗量:单台机组 Qy1=2040/(2*8)*0.8=102m3/h,两台机组 Qy2=2*102=204m3/h 4.4.2 乙炔消耗量:单台机组 Qz1=712/(2*8)*0.8=35.6m3/h,两台机组 Qz2=2*35.6=71.2m3/h 4.3 管径选择: 国电双鸭山发电厂三期工程 A 标段氧乙炔管道设计说明 黑龙江省火电第三工程公司双鸭山工程项目部 第 2 页 共 5 页 4.3.1 母管选择: 根据施工组织设计导则和《氧气站设计规范》第9.0.1 条第4 项规定,氧气在1.5Mpa 工作压力下,氧气流速不应大于15m/s,选择5m/s,据此计算,氧气钢管选择DN32(D38*3.5)热轧无缝钢管(YB231-70)。根据《乙炔站设计规范》第9.0.1 条规定,乙炔在0.15Mpa 工作压力下,乙炔流速不应大于8m/s,选择6m/s,据此计算,乙炔钢管选择DN50(D57*3.5)热轧无缝钢管(YB231-70)。 4.3.2分支母管: 主厂房乙炔分支母管选择D42*3,加配平台分支管选取D28*3。主...
