氧化沟工艺设计计算

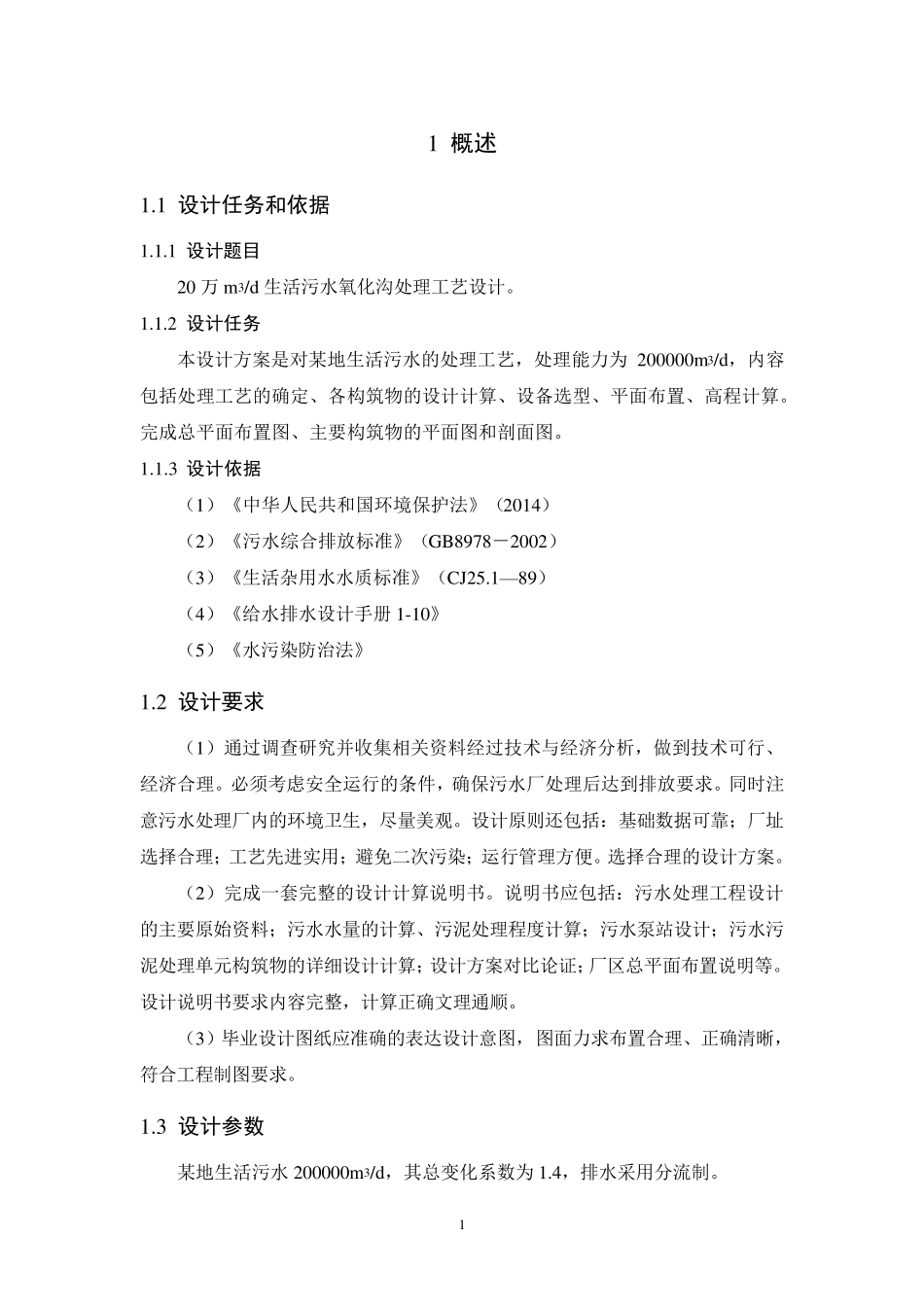

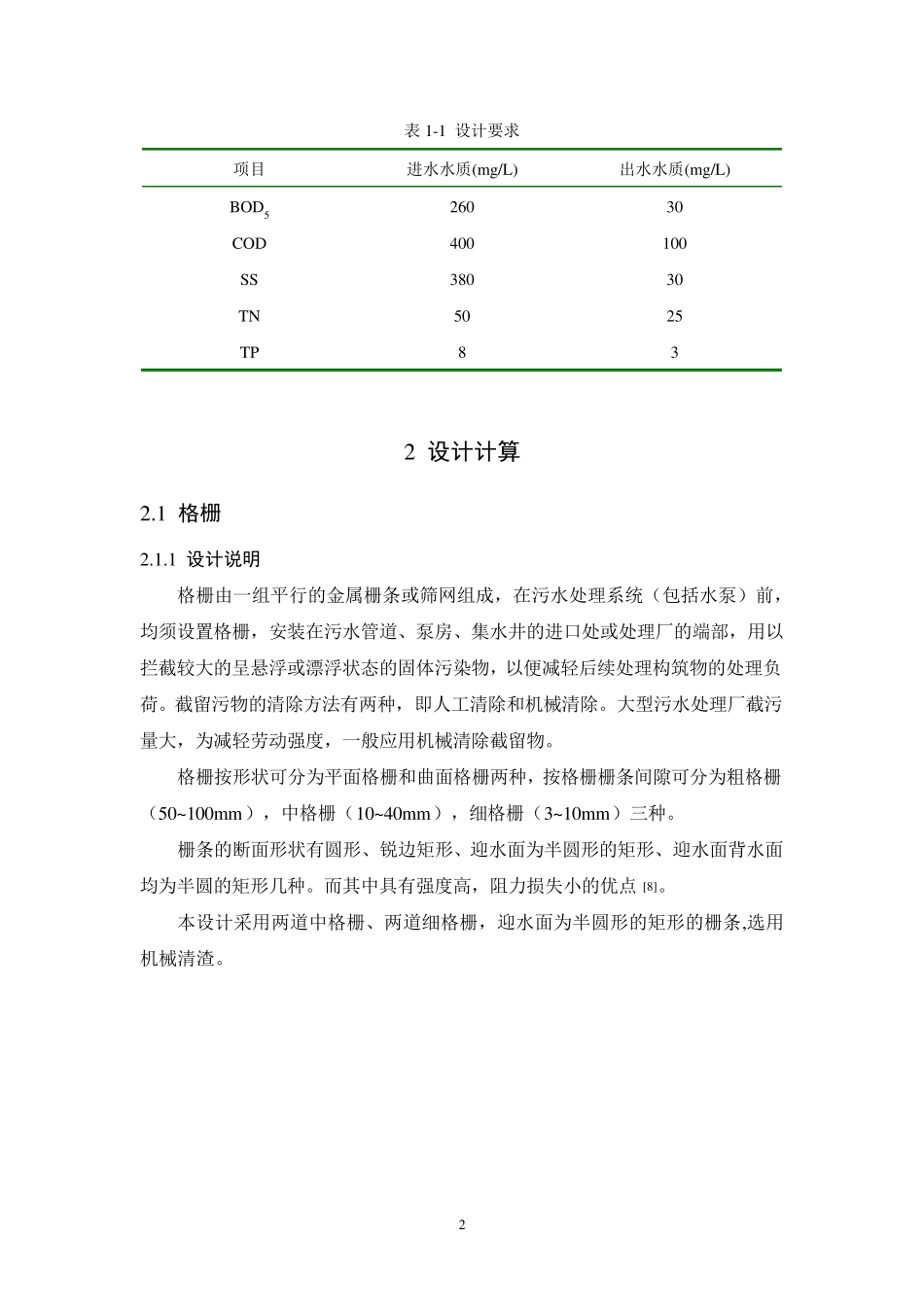

1 1 概述 1.1 设计任务和依据 1.1.1 设计题目 20 万m 3/d 生活污水氧化沟处理工艺设计。 1.1.2 设计任务 本设计方案是对某地生活污水的处理工艺，处理能力为200000m 3/d，内容包括处理工艺的确定、各构筑物的设计计算、设备选型、平面布置、高程计算。完成总平面布置图、主要构筑物的平面图和剖面图。 1.1.3 设计依据 （1）《中华人民共和国环境保护法》（2014） （2）《污水综合排放标准》（GB8978－2002） （3）《生活杂用水水质标准》（CJ25.1—89） （4）《给水排水设计手册 1-10》 （5）《水污染防治法》 1.2 设计要求 （1）通过调查研究并收集相关资料经过技术与经济分析，做到技术可行、经济合理。必须考虑安全运行的条件，确保污水厂处理后达到排放要求。同时注意污水处理厂内的环境卫生，尽量美观。设计原则还包括：基础数据可靠；厂址选择合理；工艺先进实用；避免二次污染；运行管理方便。选择合理的设计方案。 （2）完成一套完整的设计计算说明书。说明书应包括：污水处理工程设计的主要原始资料；污水水量的计算、污泥处理程度计算；污水泵站设计；污水污泥处理单元构筑物的详细设计计算；设计方案对比论证；厂区总平面布置说明等。设计说明书要求内容完整，计算正确文理通顺。 （3）毕业设计图纸应准确的表达设计意图，图面力求布置合理、正确清晰，符合工程制图要求。 1.3 设计参数 某地生活污水200000m 3/d，其总变化系数为1.4，排水采用分流制。 2 表1-1 设计要求 项目 进水水质(mg/L) 出水水质(mg/L) BOD5 COD SS TN TP 260 400 380 50 8 30 100 30 25 3 2 设计计算 2.1 格栅 2.1.1 设计说明 格栅由一组平行的金属栅条或筛网组成，在污水处理系统（包括水泵）前，均须设置格栅，安装在污水管道、泵房、集水井的进口处或处理厂的端部，用以拦截较大的呈悬浮或漂浮状态的固体污染物，以便减轻后续处理构筑物的处理负荷。截留污物的清除方法有两种，即人工清除和机械清除。大型污水处理厂截污量大，为减轻劳动强度，一般应用机械清除截留物。 格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50~100mm），中格栅（10~40mm），细格栅（3~10mm）三种。 栅条的断面形状有圆形、锐边矩形、迎水面为半圆形的矩形、迎水面背水面均为半圆的矩形几种。而其中具有强度高，阻力损失小的优点 [8]。 本设计采用两道中格栅、两道细格栅，迎水面为半圆形的...
