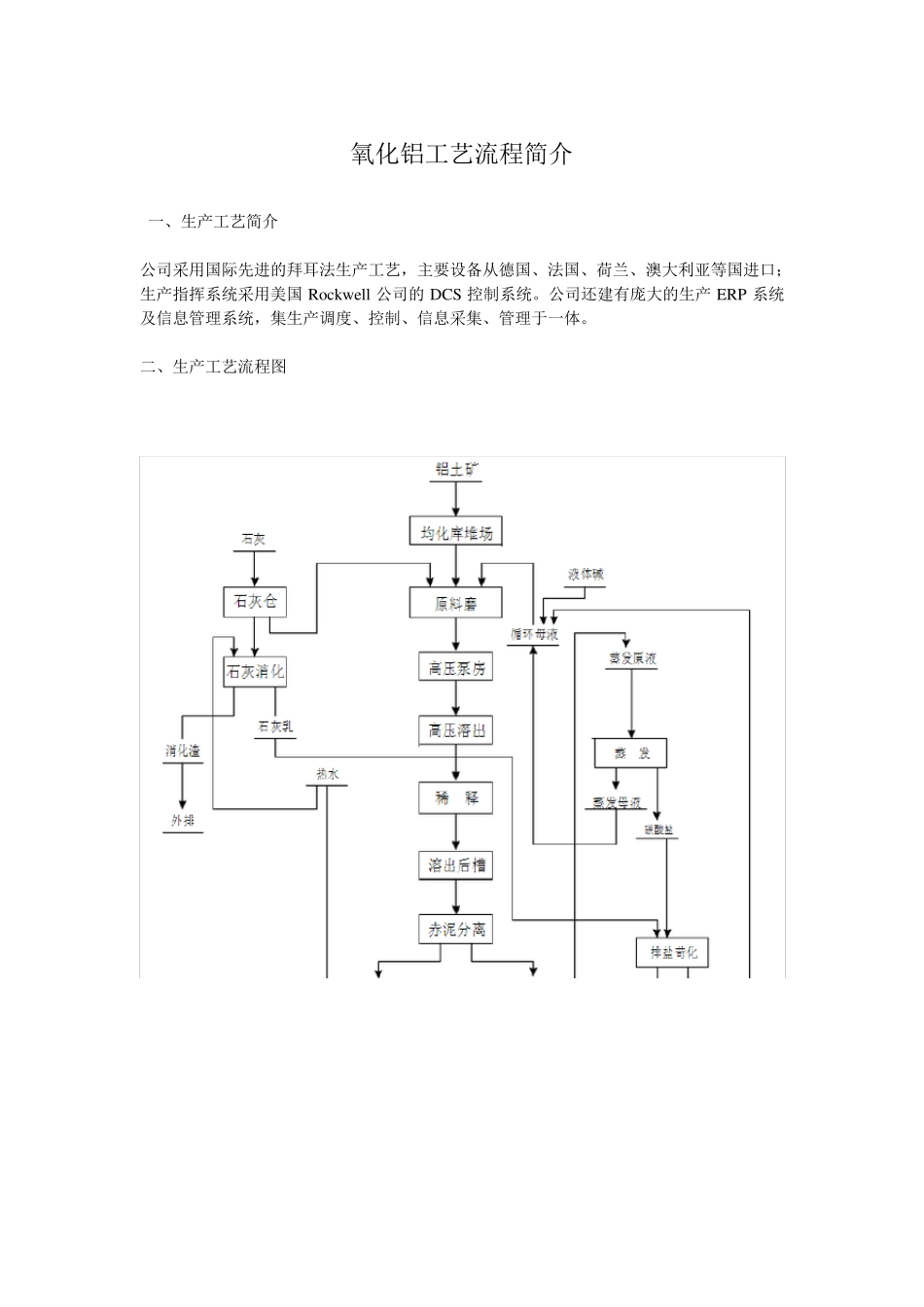

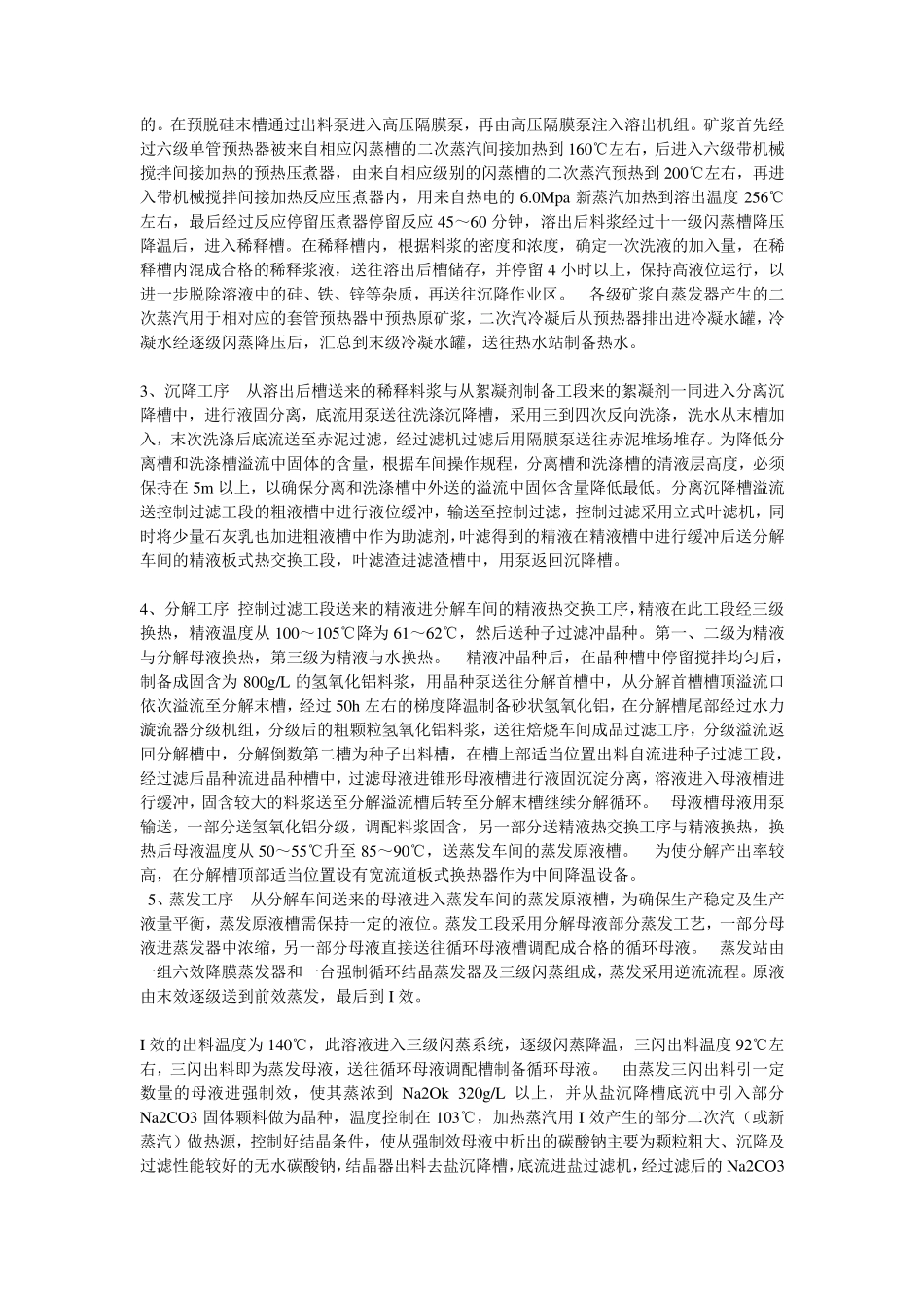

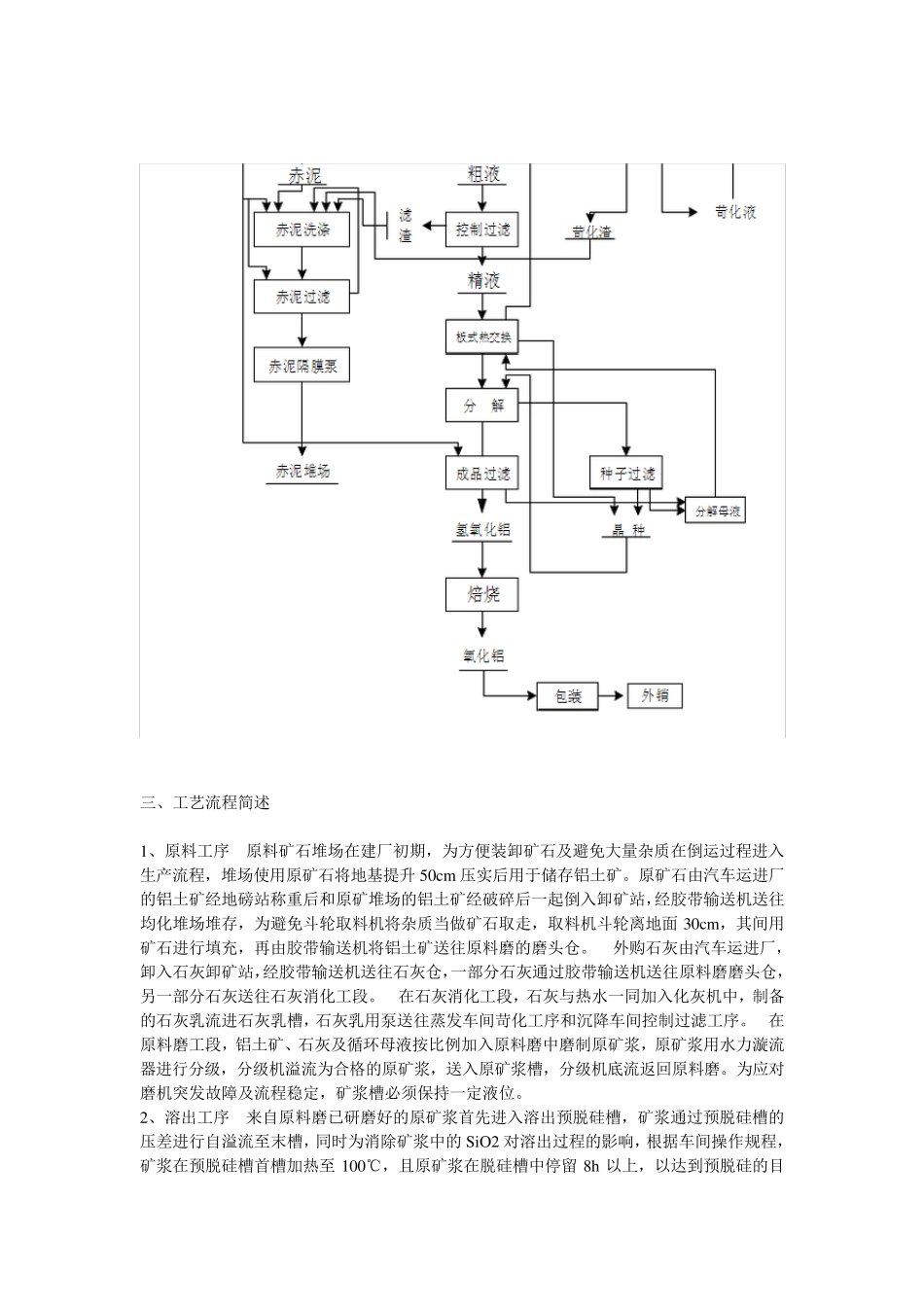

氧化铝工艺流程简介 一、生产工艺简介 公司采用国际先进的拜耳法生产工艺，主要设备从德国、法国、荷兰、澳大利亚等国进口；生产指挥系统采用美国 Rockw ell 公司的 DCS 控制系统。公司还建有庞大的生产 ERP 系统及信息管理系统，集生产调度、控制、信息采集、管理于一体。 二、生产工艺流程图 三、工艺流程简述 1、原料工序 原料矿石堆场在建厂初期，为方便装卸矿石及避免大量杂质在倒运过程进入生产流程，堆场使用原矿石将地基提升 50cm 压实后用于储存铝土矿。原矿石由汽车运进厂的铝土矿经地磅站称重后和原矿堆场的铝土矿经破碎后一起倒入卸矿站，经胶带输送机送往均化堆场堆存，为避免斗轮取料机将杂质当做矿石取走，取料机斗轮离地面 30cm ，其间用矿石进行填充，再由胶带输送机将铝土矿送往原料磨的磨头仓。 外购石灰由汽车运进厂，卸入石灰卸矿站，经胶带输送机送往石灰仓，一部分石灰通过胶带输送机送往原料磨磨头仓，另一部分石灰送往石灰消化工段。 在石灰消化工段，石灰与热水一同加入化灰机中，制备的石灰乳流进石灰乳槽，石灰乳用泵送往蒸发车间苛化工序和沉降车间控制过滤工序。 在原料磨工段，铝土矿、石灰及循环母液按比例加入原料磨中磨制原矿浆，原矿浆用水力漩流器进行分级，分级机溢流为合格的原矿浆，送入原矿浆槽，分级机底流返回原料磨。为应对磨机突发故障及流程稳定，矿浆槽必须保持一定液位。 2、溶出工序 来自原料磨已研磨好的原矿浆首先进入溶出预脱硅槽，矿浆通过预脱硅槽的压差进行自溢流至末槽，同时为消除矿浆中的 SiO2 对溶出过程的影响，根据车间操作规程，矿浆在预脱硅槽首槽加热至100℃，且原矿浆在脱硅槽中停留 8h 以上，以达到预脱硅的目的。在预脱硅末槽通过出料泵进入高压隔膜泵，再由高压隔膜泵注入溶出机组。矿浆首先经过六级单管预热器被来自相应闪蒸槽的二次蒸汽间接加热到160℃左右，后进入六级带机械搅拌间接加热的预热压煮器，由来自相应级别的闪蒸槽的二次蒸汽预热到200℃左右，再进入带机械搅拌间接加热反应压煮器内，用来自热电的6.0Mpa 新蒸汽加热到溶出温度 256℃左右，最后经过反应停留压煮器停留反应45～60 分钟，溶出后料浆经过十一级闪蒸槽降压降温后，进入稀释槽。在稀释槽内，根据料浆的密度和浓度，确定一次洗液的加入量，在稀释槽内混成合格的稀释浆液，送往溶出后槽储存，并停留 4 小时以上，保持高液位运行，以进一步脱除溶液中的硅、铁、锌等杂质...
