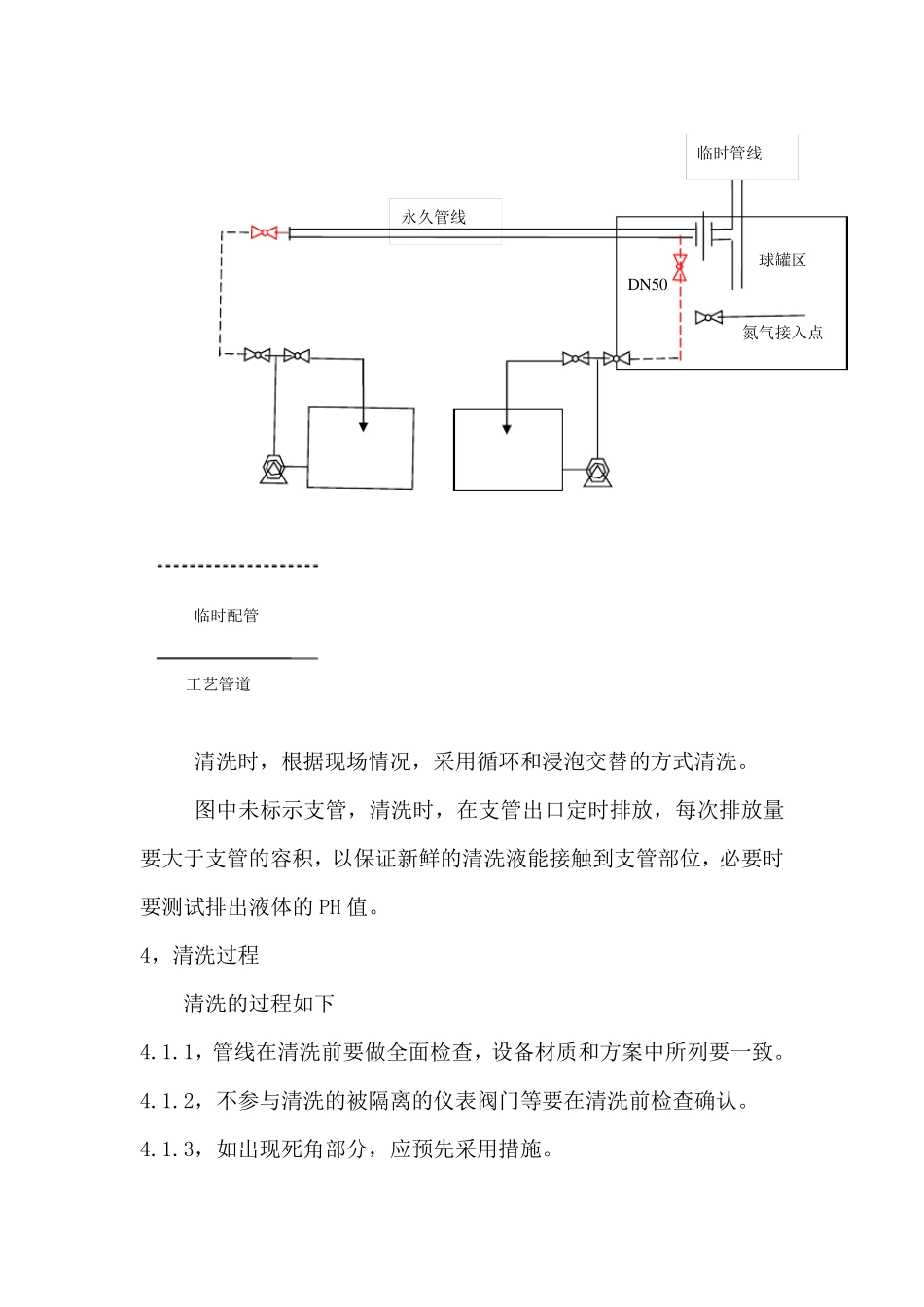

氧气氮气管道在线酸洗脱脂方案 1,编制方案的依据 1.1,氧气管道脱脂清洗的相关规范 1.1.1,氧气管线在线安装过程中形成的杂物,包括:焊渣、铁锈、油脂、污垢等,它们的存在,对生产带来安全隐患,会对生产过程带来许多不利,如:有可能产生火花造成爆炸,造成设备及管线上的测量仪器、仪表等附件丧失其精密度或损坏,堵塞工艺流程,影响产品的质量及产量等等。所有这一切均可使生产过程无法正常进行,影响设备寿命,且对安全生产带来许多隐患。所以,在管道安装好后,使用前,有必要对设备及管道进行系统的化学清洗,除去管道在制造、运输、储存及安装过程中所有产生的油污、焊渣以及其他机械杂质,使被清洗的表面达到合乎要求的清洁度,为装置安全、高效地运行创造良好的条件。 1.1.2,《工业管道工程施工及验收规范》HG20202-2000 1.1.3,《氧气站设计规范》GB50030-91 1.1.4,上海高压阀 门 厂 有限 公 司 《化学清洗质量保 证 手 册 》 1.1.5,原 化工部 《工业设备化学清洗质量标 准 》HG/T2387-92 1.2,梅 钢 新 球 罐 区 至 炼 钢 永 久 管线于 2008 年 9 月 份 管道施工至 2009年11 月 投 用时 其管道一直 处 于 与 空 气接 触 状 态 ,虽 然 通 球 吹 扫 后充氮气保 压,但 由 于 露 天 时 间 过长 ,管道会有一定 的锈迹 ,为了 安全投用,建 议 投 用前进行在线酸洗脱脂; 库 九 路 23#路 桁 架 至 二 期 接 点 于2008 年年底施工完成,但由于条件限制无法用氮气保压,其管道内会有锈迹,所以也要进行酸洗脱脂。 2,工作范围 2.1,新球罐1#阀站至23#路路口的老炼钢的永久氧气管道(DN400, DN300); 2.2,新球罐1#阀站至23#路路口的老炼钢的永久氮气管道(DN400, DN300); 2.3,库九路23#路桁架至二期接点(DN250); 2.4、提供8 套不锈钢阀门(DN50 PN40)及紧固件和垫片。 3,清洗工艺 3.1,管道的清洗工艺为: 水冲洗——脱脂——水冲洗——酸洗——水冲洗——漂洗——钝化——干燥——检查验收 3.2,清洗流程图 由于管线较长,形成回路循环清洗的话需要临时管线很多,所以采用两套泵站循环清洗,清洗流程图如下: 清洗时,根据现场情况,采用循环和浸泡交替的方式清洗。 图中未标示支管,清洗时,在支管出口定时排放,每次排放量要大于支管的容积,以保证新鲜的清洗液能接触到支管部位,必要时要测试排出液体的PH 值。...
