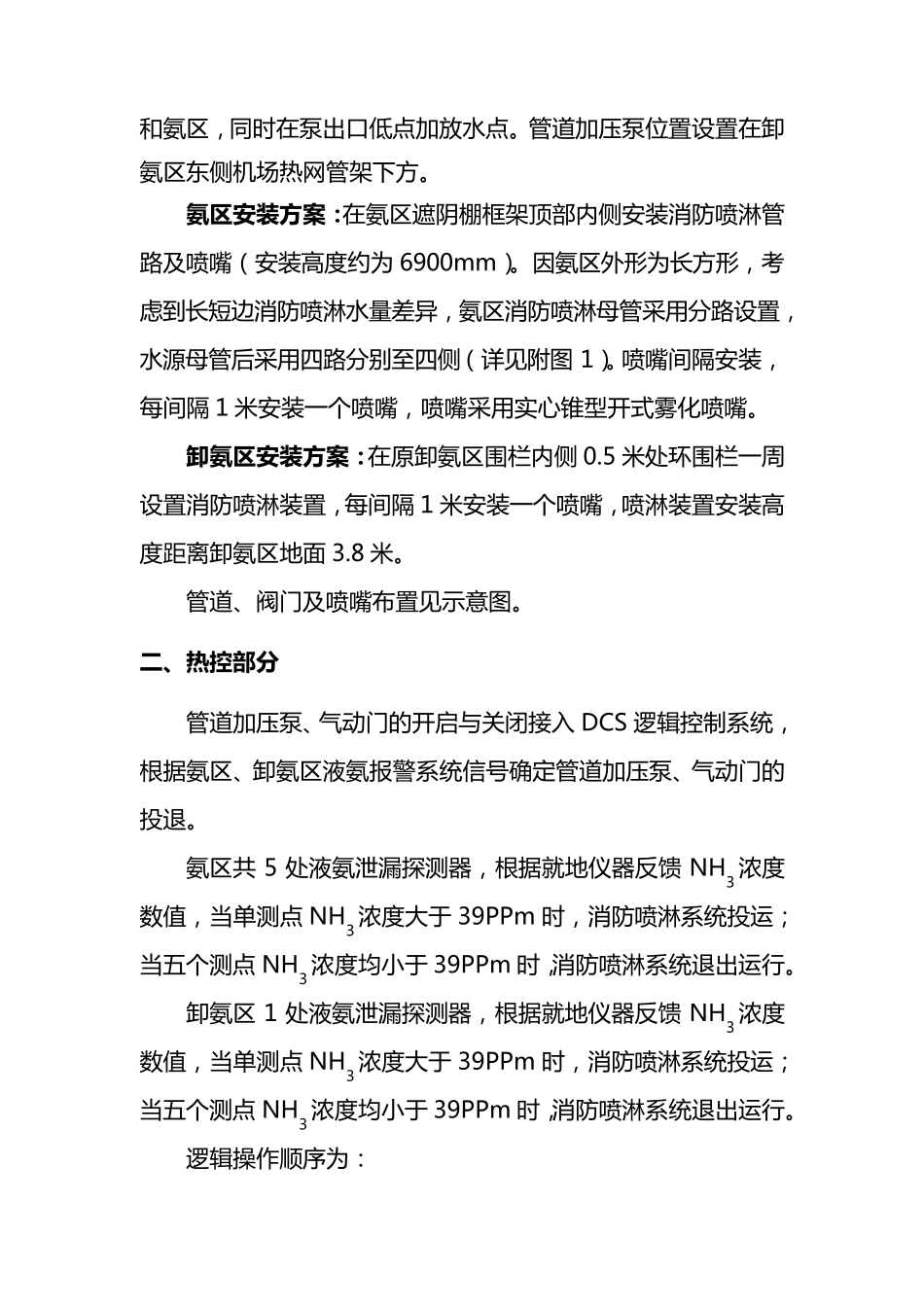

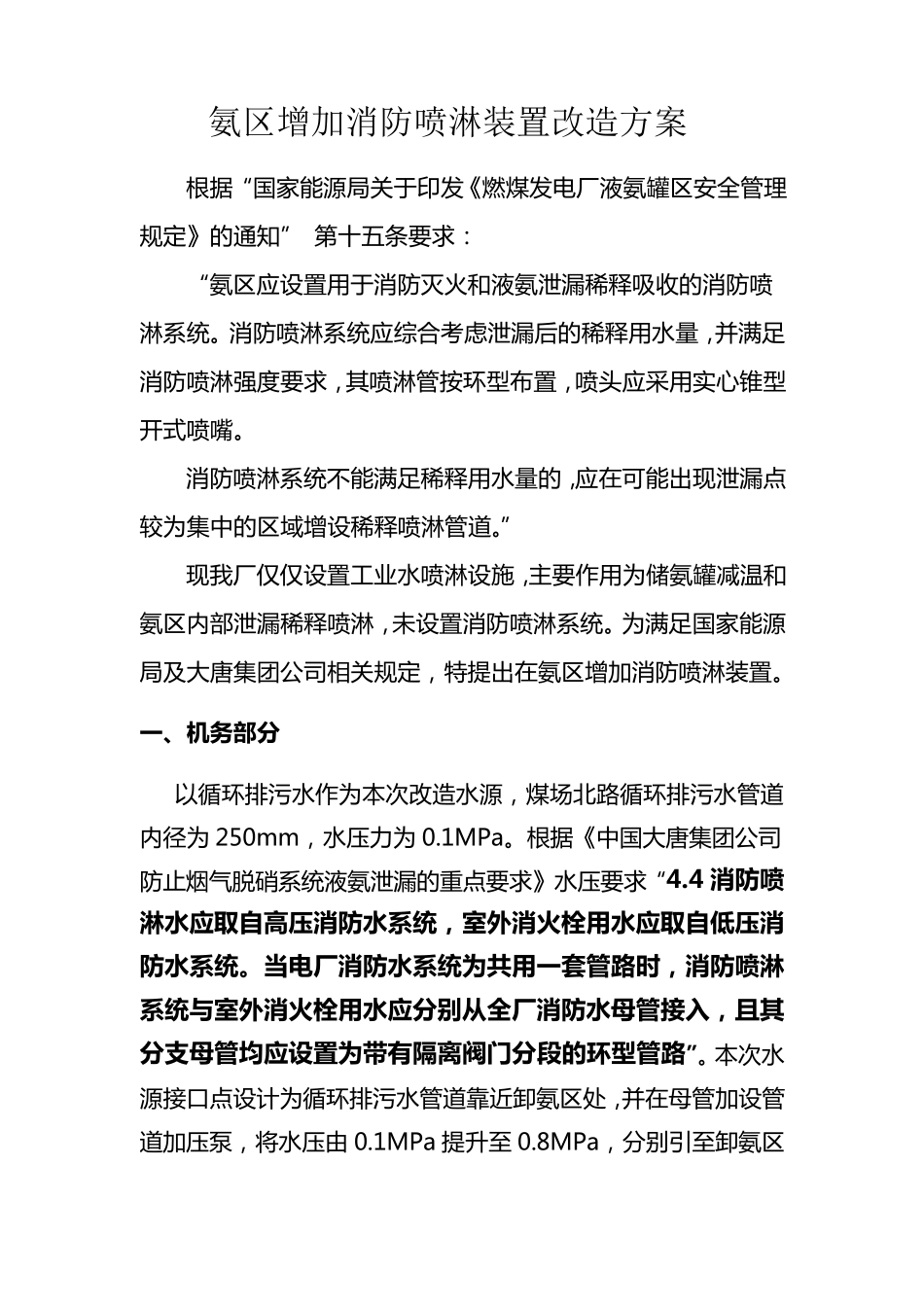

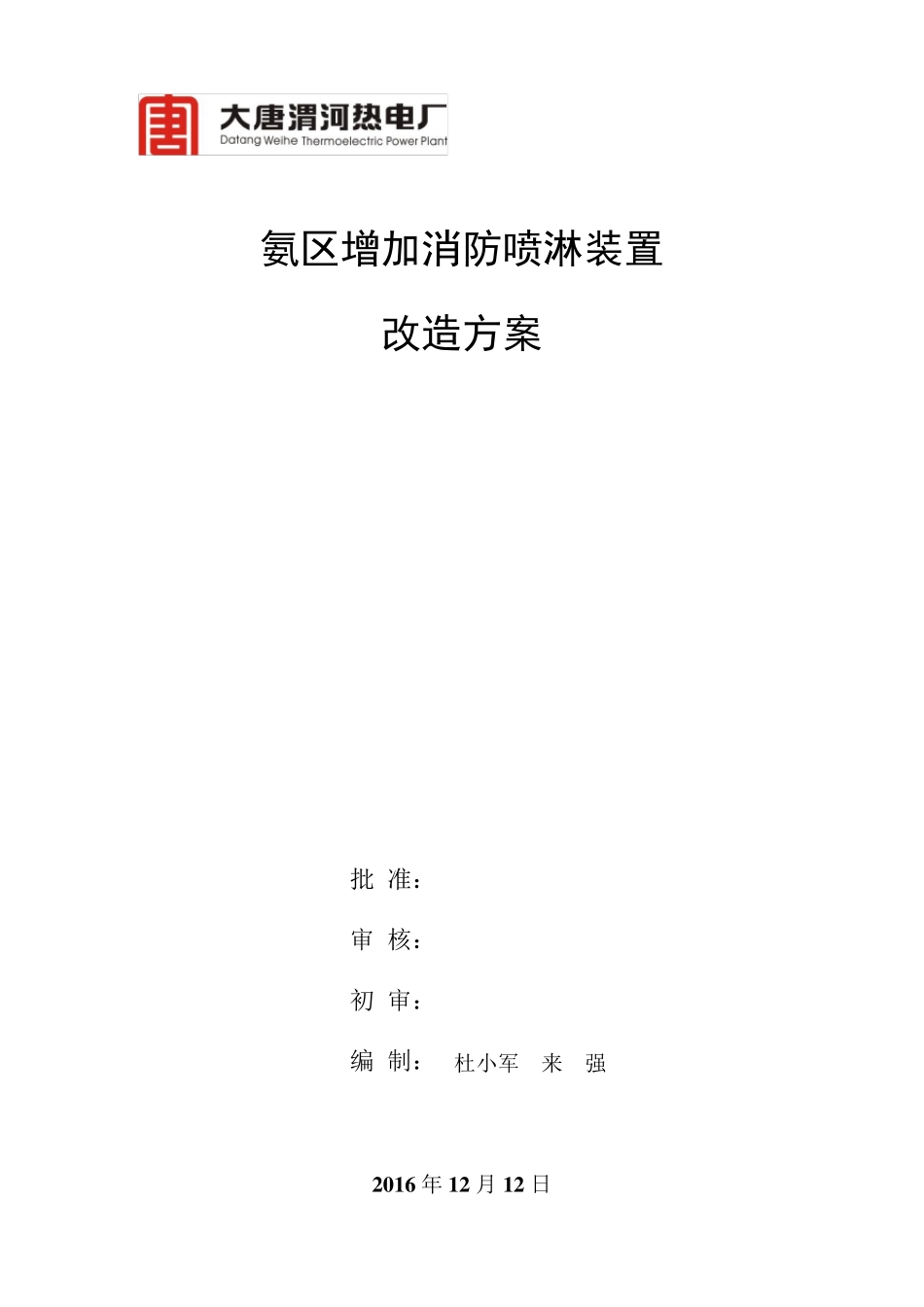

氨区增加消防喷淋装置 改造方案 批 准： 审 核： 初 审： 编 制： 杜小军 来 强 2 0 1 6 年 1 2 月 1 2 日 氨区增加消防喷淋装置改造方案 根 据 “国家能源局关于印发《燃煤发电厂液氨罐区安全管理规定》的通知” 第十五条要求： “氨区应设置用于消防灭火和液氨泄漏稀释吸收的消防喷淋系统。消防喷淋系统应综合考虑泄漏后的稀释用水量，并满足消防喷淋强度要求，其喷淋管按环型布置，喷头应采用实心锥型开式喷嘴。 消防喷淋系统不能满足稀释用水量的，应在可能出现泄漏点较为集中的区域增设稀释喷淋管道。” 现我厂仅仅设置工业水喷淋设施，主要作用为储氨罐减温和氨区内部泄漏稀释喷淋，未设置消防喷淋系统。为满足国家能源局及大唐集团公司相关规定，特提出在氨区增加消防喷淋装置。 一 、 机 务 部 分 以循环排污水作为本次改造水源，煤场北路循环排污水管道内径为 250mm，水压力为 0.1MPa。根 据 《中国大唐集团公司防止烟气脱硝系统液氨泄漏的重点要求》水压要求“4.4 消 防 喷淋 水 应 取 自 高 压 消 防 水 系 统 ， 室 外 消 火 栓 用 水 应 取 自 低 压 消防 水 系 统 。 当 电 厂 消 防 水 系 统 为 共 用 一 套 管 路 时 ， 消 防 喷 淋系 统 与 室 外 消 火 栓 用 水 应 分 别 从 全 厂 消 防 水 母 管 接 入 ， 且 其分 支 母 管 均 应 设 置 为 带 有 隔 离 阀 门 分 段 的 环 型 管 路 ”。本次水源接口点设计为循环排污水管道靠近卸氨区处，并在母管加设管道加压泵，将水压由 0.1MPa 提升至 0.8MPa，分别引至卸氨区 和 氨 区 ， 同 时 在 泵 出 口 低 点 加 放 水 点 。 管 道 加 压 泵 位 置 设 置 在 卸氨 区 东 侧 机 场 热 网 管 架 下 方 。 氨 区 安 装 方 案 ： 在 氨 区 遮 阴 棚 框 架 顶 部 内 侧 安 装 消 防 喷 淋 管路 及 喷 嘴 （ 安 装 高 度 约 为 6900mm）。 因 氨 区 外 形 为 长 方 形 ， 考虑 到 长 短 边 消 防 喷 淋 水 量 差 异 ， 氨 区 消 防 喷 淋 母 管 采 用 分 路 设 置 ，水 源 母 管 后 采 用 四 路 分 别 至 四 侧 （ 详 见 附 图1）。 喷 嘴 间 隔 安 装 ，每 间 隔 1 米 安 装 ...
