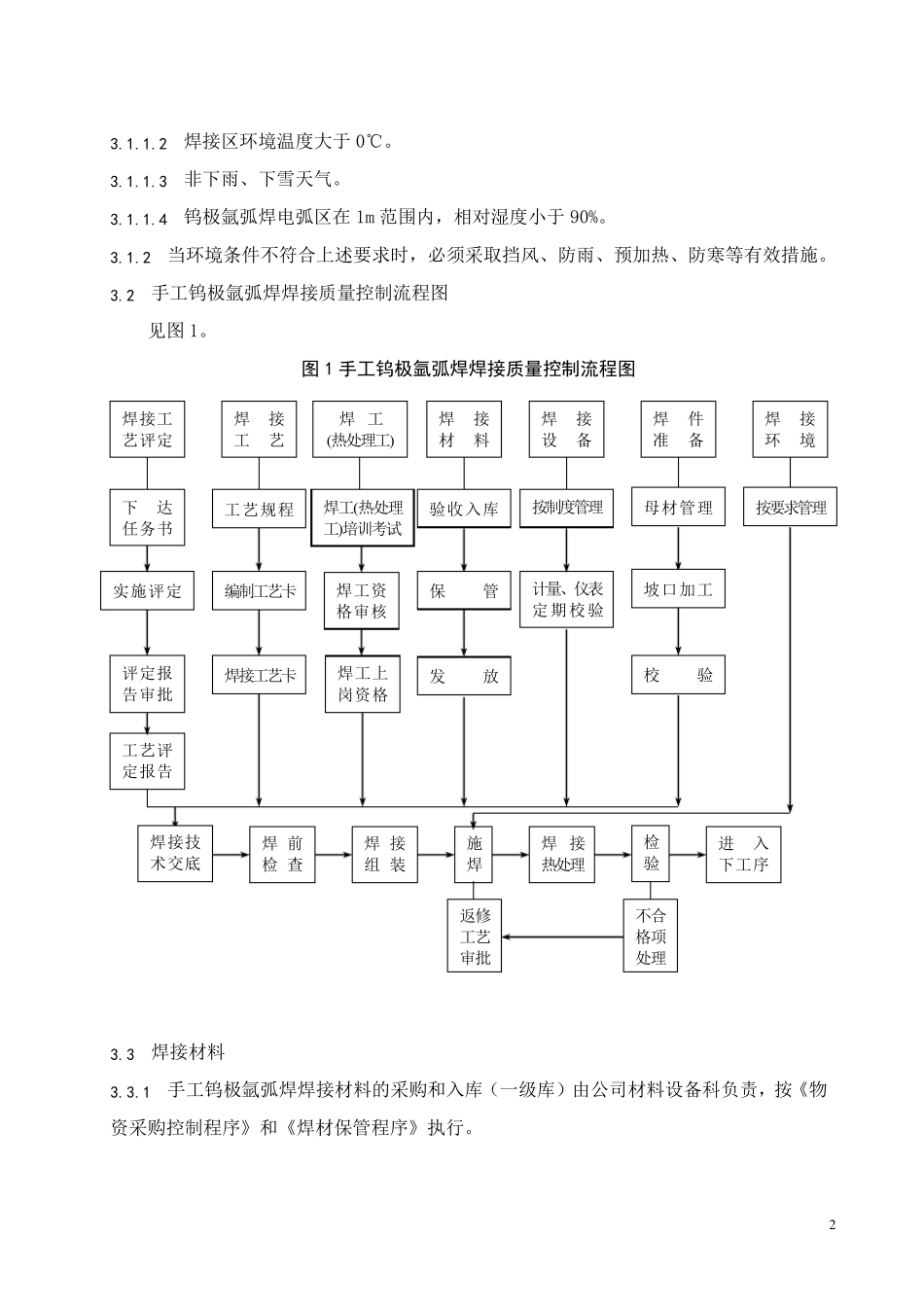

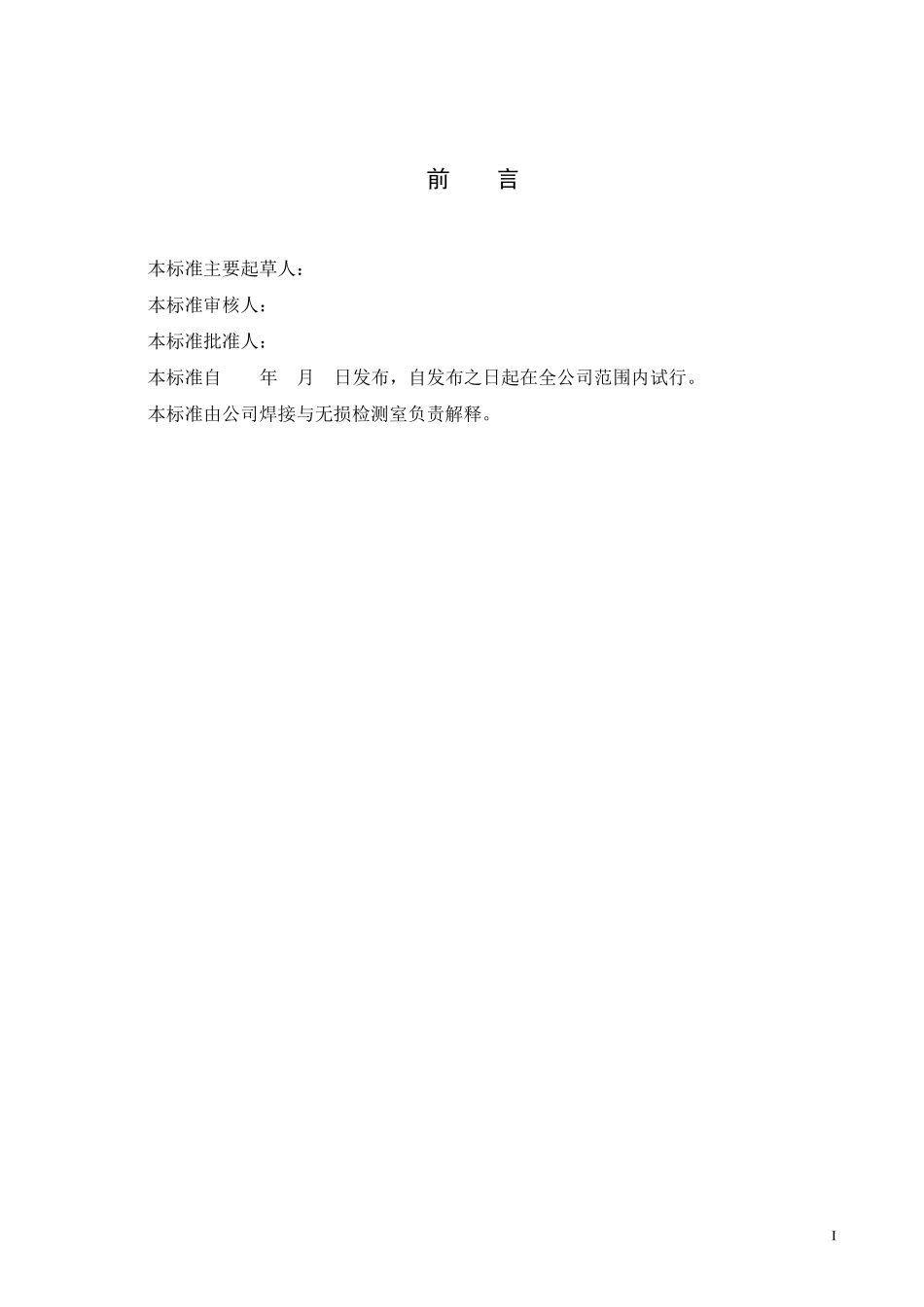

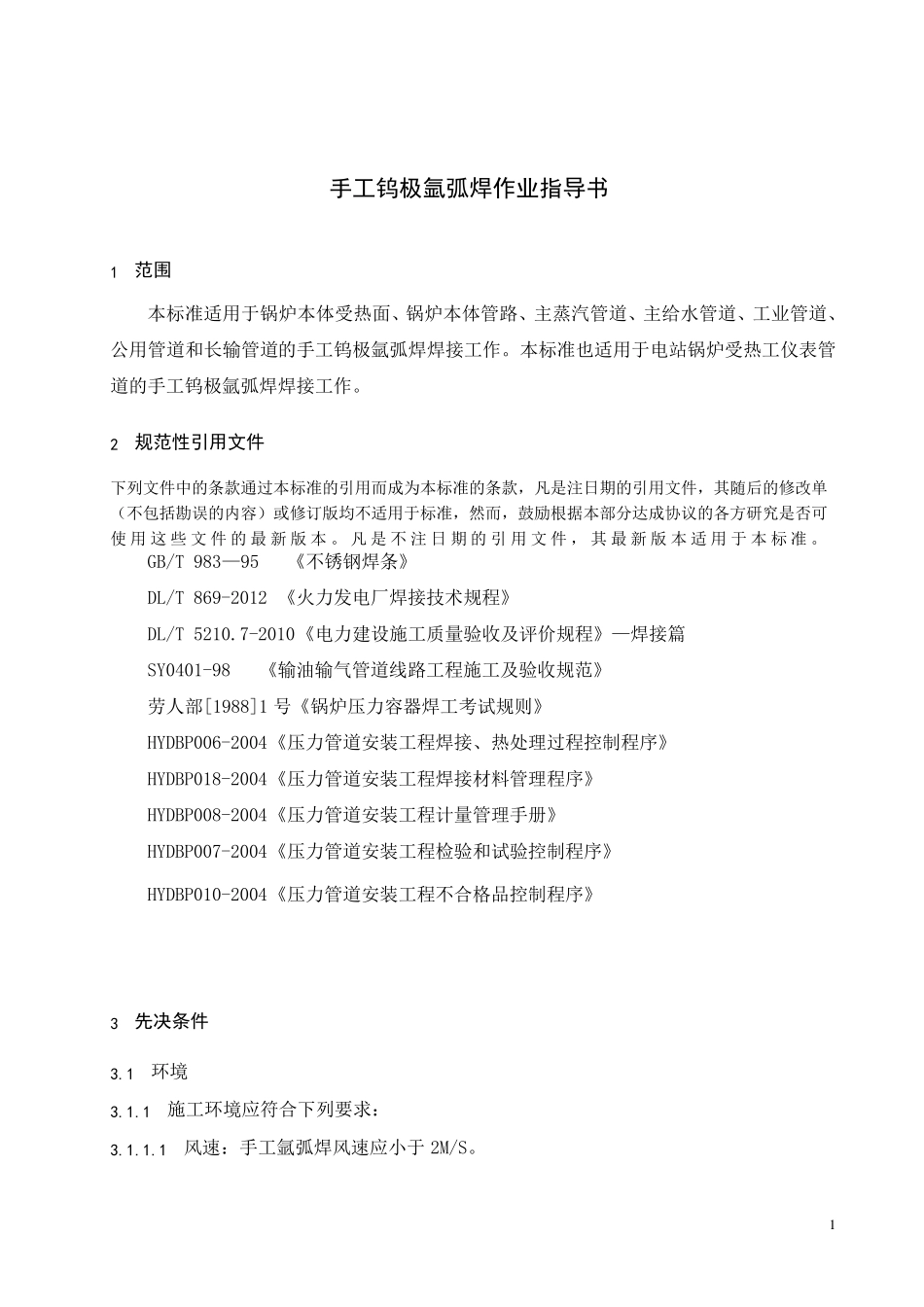

I 前 言 本标准主要起草人： 本标准审核人： 本标准批准人： 本标准自 年 月 日发布，自发布之日起在全公司范围内试行。 本标准由公司焊接与无损检测室负责解释。 1 手工钨极氩弧焊作业指导书 1 范围 本标准适用于锅炉本体受热面、锅炉本体管路、主蒸汽管道、主给水管道、工业管道、公用管道和长输管道的手工钨极氩弧焊焊接工作。本标准也适用于电站锅炉受热工仪表管道的手工钨极氩弧焊焊接工作。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 983—95 《不锈钢焊条》 DL/T 869-2012 《火力发电厂焊接技术规程》 DL/T 5210.7-2010《电力建设施工质量验收及评价规程》—焊接篇 SY0401-98 《输油输气管道线路工程施工及验收规范》 劳人部[1988]1 号《锅炉压力容器焊工考试规则》 HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004《压力管道安装工程焊接材料管理程序》 HYDBP008-2004《压力管道安装工程计量管理手册》 HYDBP007-2004《压力管道安装工程检验和试验控制程序》 HYDBP010-2004《压力管道安装工程不合格品控制程序》 3 先决条件 3.1 环境 3.1.1 施工环境应符合下列要求： 3.1.1.1 风速 ：手工氩弧焊风速 应小 于2M/S。 2 3.1.1.2 焊接区环境温度大于0℃。 3.1.1.3 非下雨、下雪天气。 3.1.1.4 钨极氩弧焊电弧区在 1m 范围内，相对湿度小于90%。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、预加热、防寒等有效措施。 3.2 手工钨极氩弧焊焊接质量控制流程图 见图 1。 图1 手工钨极氩弧焊焊接质量控制流程图 3.3 焊接材料 3.3.1 手工钨极氩弧焊焊接材料的采购和入库（一级库）由公司材料设备科负责，按《物资采购控制程序》和《焊材保管程序》执行。 焊接工艺评定 焊接 工艺 焊 工 (热处理工) 焊接 材料 焊接 设备 焊件 准备 焊接 环境 下达 任务书 实施评定 评定报告审批 工艺评定报告 工艺规程 编制工艺卡 焊接工艺卡 焊工(热处理工)培训考试 焊工资格审核 焊工上岗资格 验收入库 保管 发放 按制度管理 计量、仪表定期校验 母材管理 坡口加工 校验...
