水利水电工程管理与实务(学习笔记)VIP专享

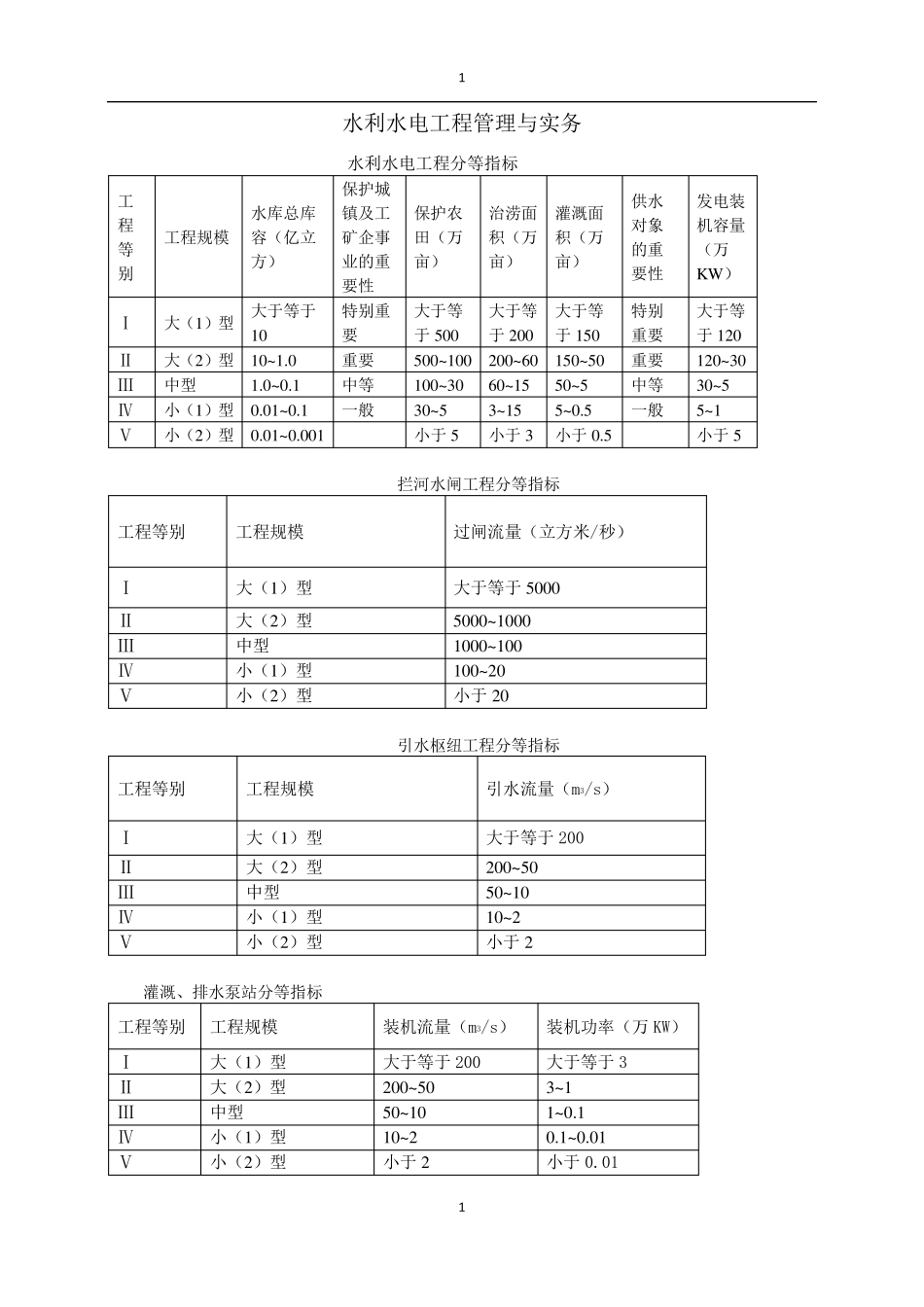

1 1 水利水电工程管理与实务 水利水电工程分等指标 工程等别 工程规模 水库总库容（亿立方） 保护城镇及工矿企事业的重要性 保护农田（万亩） 治涝面积（万亩） 灌溉面积（万亩） 供水对象的重要性 发电装机容量（万KW） Ⅰ 大（1）型 大于等于10 特别重要 大于等于 500 大于等于 200 大于等于 150 特别重要 大于等于 120 Ⅱ 大（2）型 10~1.0 重要 500~100 200~60 150~50 重要 120~30 Ⅲ 中型 1.0~0.1 中等 100~30 60~15 50~5 中等 30~5 Ⅳ 小（1）型 0.01~0.1 一般 30~5 3~15 5~0.5 一般 5~1 Ⅴ 小（2）型 0.01~0.001 小于 5 小于 3 小于 0.5 小于 5 拦河水闸工程分等指标 工程等别 工程规模 过闸流量（立方米/秒） Ⅰ 大（1）型 大于等于 5000 Ⅱ 大（2）型 5000~1000 Ⅲ 中型 1000~100 Ⅳ 小（1）型 100~20 Ⅴ 小（2）型 小于 20 引水枢纽工程分等指标 工程等别 工程规模 引水流量（m3/s） Ⅰ 大（1）型 大于等于 200 Ⅱ 大（2）型 200~50 Ⅲ 中型 50~10 Ⅳ 小（1）型 10~2 Ⅴ 小（2）型 小于 2 灌溉、排水泵站分等指标 工程等别 工程规模 装机流量（m3/s） 装机功率（万KW） Ⅰ 大（1）型 大于等于 200 大于等于 3 Ⅱ 大（2）型 200~50 3~1 Ⅲ 中型 50~10 1~0.1 Ⅳ 小（1）型 10~2 0.1~0.01 Ⅴ 小（2）型 小于 2 小于 0.01 2 2 水库大坝等级指标 坝型 坝高（m） 级别 备注 土石坝 ≤90 2 如坝高超过表中数值，级别可提高1 级 ≤70m 3 混凝土坝、浆砌石坝 ≤130 2 ≤100 3 一水利水电工程技术 1.1 测量 1 测量仪器、工具的检验 经常检验与校正：经纬仪的三轴误差、指标差、对中差，水准仪的 i 角。 光电测距仪的照准误差、偏调误差、加常数、乘常数，每年进行一次。 标尺标称常数差与实测常数差超过 1.0mm 时，应采用实测常数差。标尽的零点差超过 0.5mm时，应尺底面修理或高差中改正。 2 采用视准线监测围堰变形点，偏离视准线的距离不应大于 20mm，观测点的密度，险要地段20~30m 布设一个测点，一般地形 50~80m。 1.2 工程地质与水文地质 天然建筑材料勘察： 初查阶段：勘察储量不少设计需要量 3 倍，与实际误差不大于 40%； 详查阶段：勘察储量不少设计需要量 2 倍，与实际误差不大于 15%； 理想的建洞山体应具备的条件：建洞区地质构造简单，...
