水工建筑物重力坝课程设计

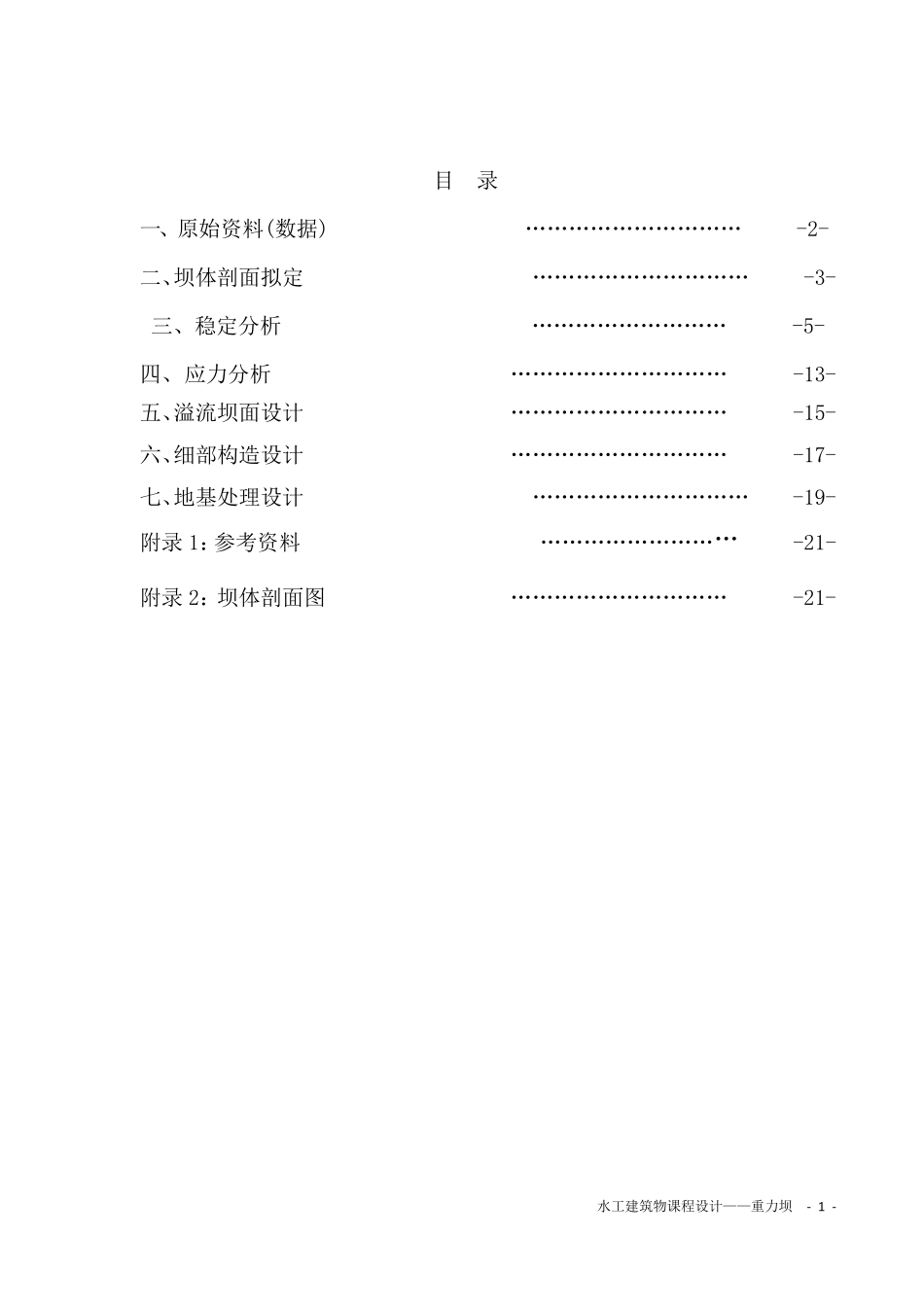

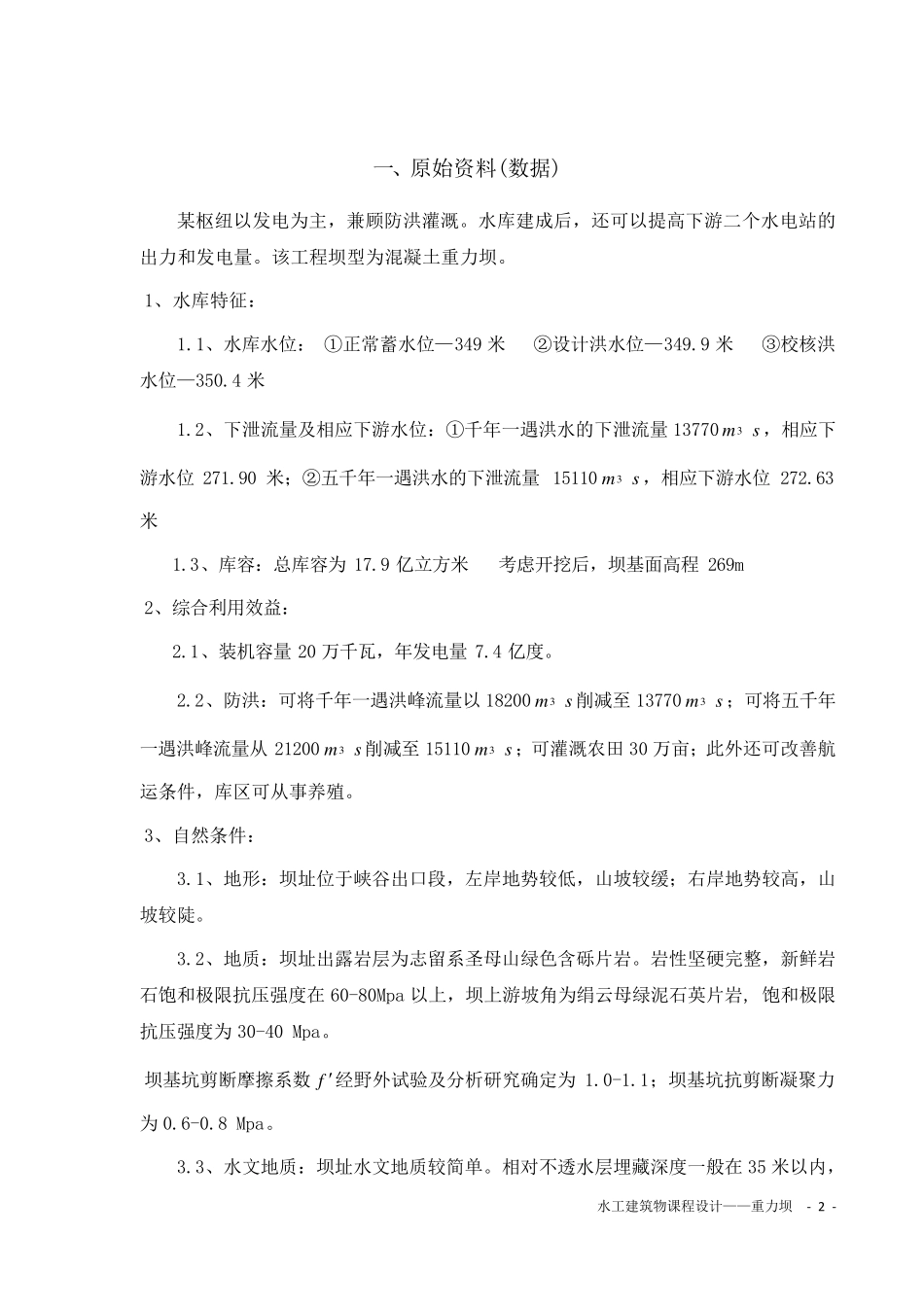

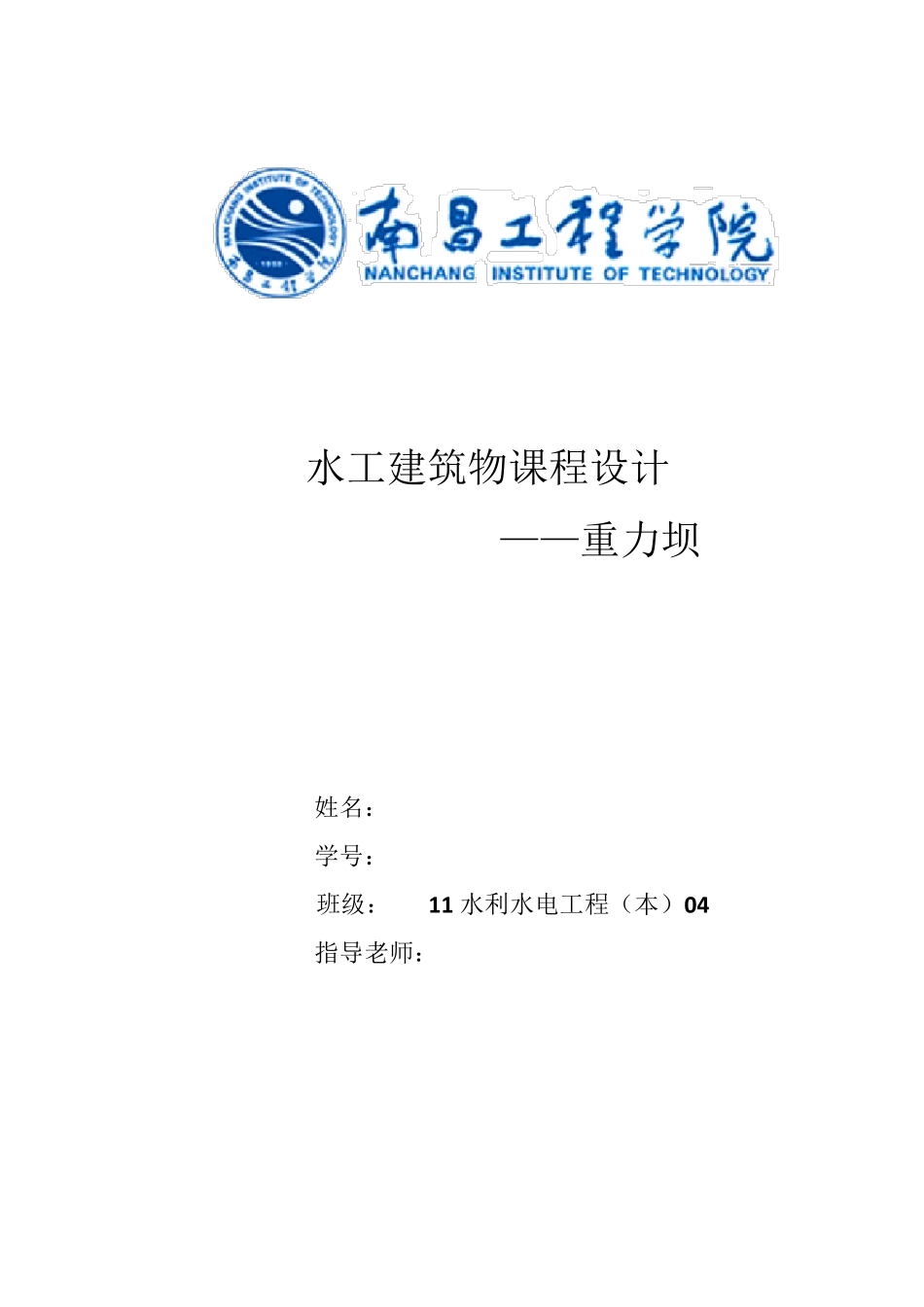

水工建筑物课程设计 ——重力坝 姓名： * * 学号： ********** 班级： 11 水利水电工程（本）04 指导老师： * * 水工建筑物课程设计——重力坝 - 1 - 目 录 一、原始资料(数据) ………………………… -2- 二、坝体剖面拟定 ………………………… -3- 三、稳定分析 ……………………… -5- 四、 应力分析 ………………………… -13- 五、溢流坝面设计 ………………………… -15- 六、细部构造设计 ………………………… -17- 七、地基处理设计 ………………………… -19- 附录 1：参考资料 ……………………… -21- 附录 2：坝体剖面图 ………………………… -21- 水工建筑物课程设计——重力坝 - 2 - 一、原始资料(数据) 某枢纽以发电为主，兼顾防洪灌溉。水库建成后，还可以提高下游二个水电站的出力和发电量。该工程坝型为混凝土重力坝。 1、水库特征： 1.1、水库水位： ①正常蓄水位—349 米 ②设计洪水位—349.9 米 ③校核洪水位—350.4 米 1.2、下泄流量及相应下游水位：①千年一遇洪水的下泄流量 13770sm3，相应下游水位 271.90 米；②五千年一遇洪水的下泄流量 15110sm3，相应下游水位 272.63米 1.3、库容：总库容为 17.9 亿立方米 考虑开挖后，坝基面高程269m 2、综合利用效益： 2.1、装机容量 20 万千瓦，年发电量 7.4 亿度。 2.2、防洪：可将千年一遇洪峰流量以 18200sm3削减至 13770sm3；可将五千年一遇洪峰流量从 21200sm3削减至 15110sm3；可灌溉农田 30 万亩；此外还可改善航运条件，库区可从事养殖。 3、自然条件： 3.1、地形：坝址位于峡谷出口段，左岸地势较低，山坡较缓；右岸地势较高，山坡较陡。 3.2、地质：坝址出露岩层为志留系圣母山绿色含砾片岩。岩性坚硬 完 整 ，新 鲜 岩石 饱 和极 限 抗 压 强 度在 60-80Mpa 以上 ，坝上 游坡角 为绢 云 母绿泥 石 英 片岩, 饱 和极 限抗 压 强 度为 30-40 Mpa。 坝基坑 剪 断 摩 擦 系数 f 经 野 外试 验 及分 析 研 究 确 定 为 1.0-1.1；坝基坑 抗 剪 断 凝聚 力为 0.6-0.8 Mpa。 3.3、水文 地质：坝址水文 地质较简 单 。相对 不 透 水层埋 藏 深 度一般 在 35 米以内 ， 水工建筑物课程设计——重力坝 - 3 - 库区无渗漏问题。 3.4、气象资料：最高气温为42 ℃，最低气温为-8℃，多年平均最大风速为...
