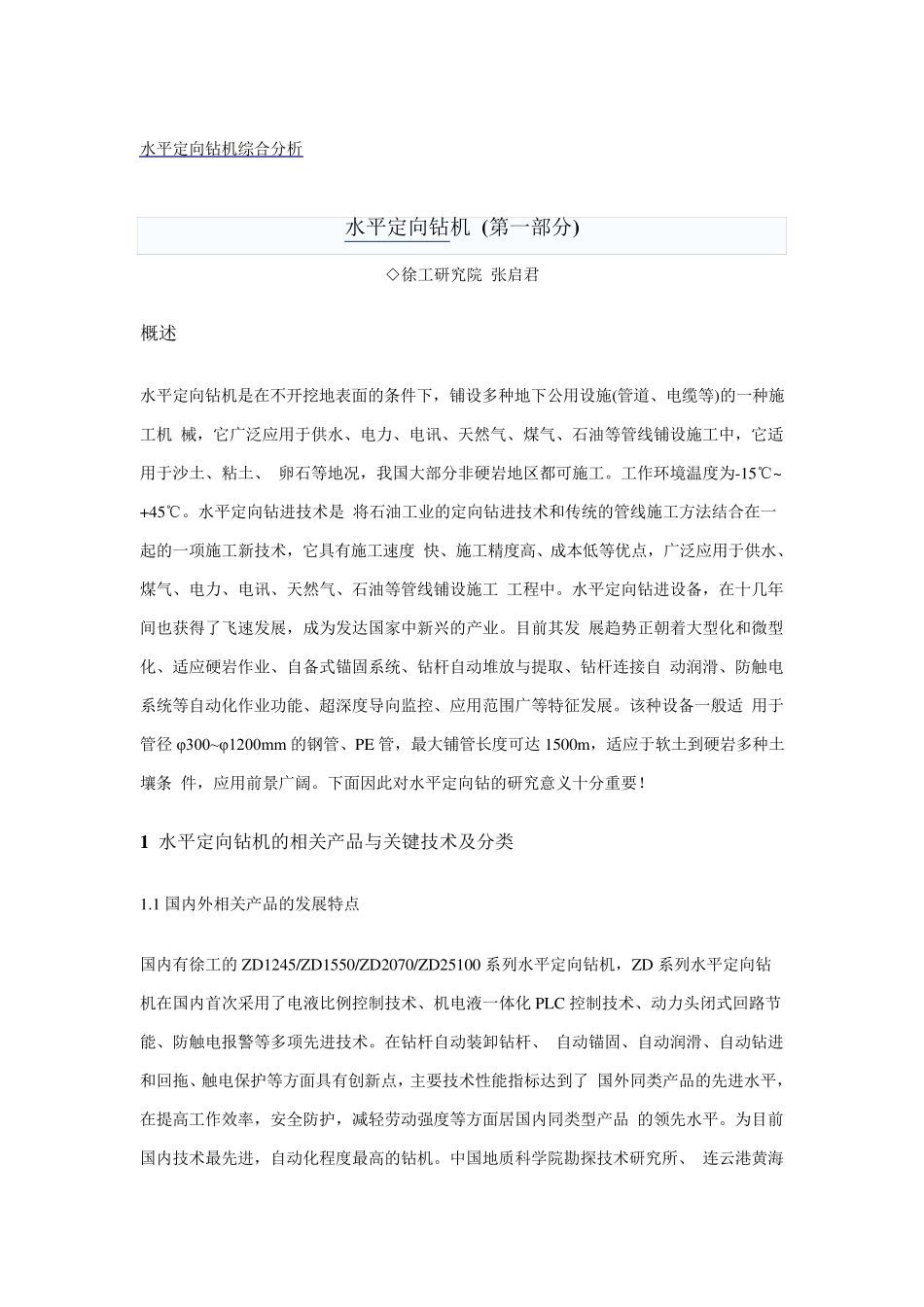

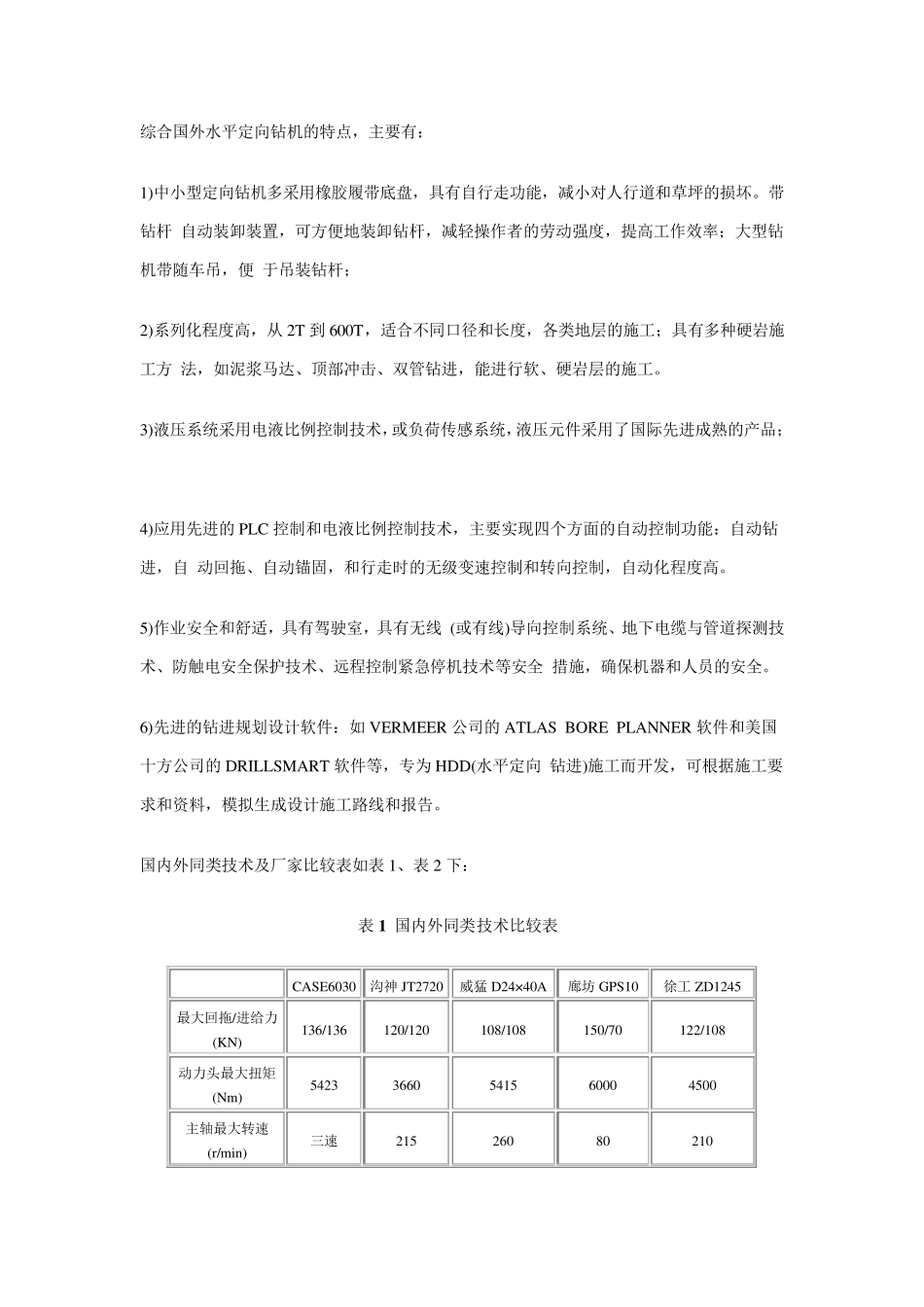

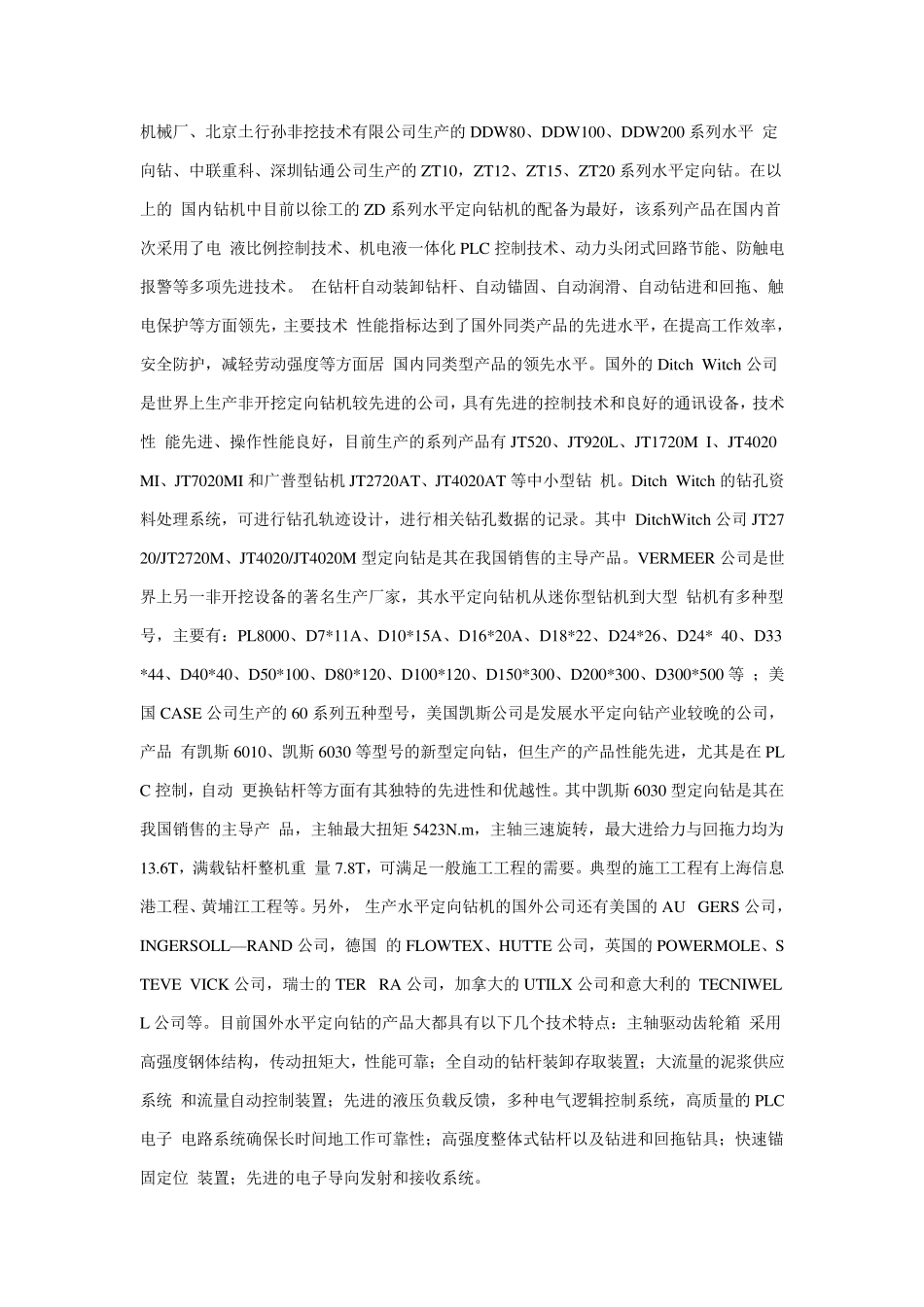

水平定向钻机综合分析 水平定向钻机 (第一部分) ◇徐工研究院 张启君 概述 水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机 械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、 卵石等地况，我国大部分非硬岩地区都可施工。工作环境温度为-15℃~+45℃。水平定向钻进技术是 将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度 快、施工精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工 工程中。水平定向钻进设备，在十几年间也获得了飞速发展，成为发达国家中新兴的产业。目前其发 展趋势正朝着大型化和微型化、适应硬岩作业、自备式锚固系统、钻杆自动堆放与提取、钻杆连接自 动润滑、防触电系统等自动化作业功能、超深度导向监控、应用范围广等特征发展。该种设备一般适 用于管径 φ300~φ1200mm 的钢管、PE 管，最大铺管长度可达 1500m，适应于软土到硬岩多种土壤条 件，应用前景广阔。下面因此对水平定向钻的研究意义十分重要！ 1 水平定向钻机的相关产品与关键技术及分类 1.1 国内外相关产品的发展特点 国内有徐工的ZD1245/ZD1550/ZD2070/ZD25100 系列水平定向钻机，ZD 系列水平定向钻 机在国内首次采用了电液比例控制技术、机电液一体化 PLC 控制技术、动力头闭式回路节能、防触电报警等多项先进技术。在钻杆自动装卸钻杆、 自动锚固、自动润滑、自动钻进和回拖、触电保护等方面具有创新点，主要技术性能指标达到了 国外同类产品的先进水平，在提高工作效率，安全防护，减轻劳动强度等方面居国内同类型产品 的领先水平。为目前国内技术最先进，自动化程度最高的钻机。中国地质科学院勘探技术研究所、 连云港黄海 机械厂、北京土行孙非挖技术有限公司生产的 DDW80、DDW100、DDW200 系列水平 定向钻、中联重科、深圳钻通公司生产的 ZT10，ZT12、ZT15、ZT20 系列水平定向钻。在以上的 国内钻机中目前以徐工的 ZD 系列水平定向钻机的配备为最好，该系列产品在国内首次采用了电 液比例控制技术、机电液一体化 PLC 控制技术、动力头闭式回路节能、防触电报警等多项先进技术。 在钻杆自动装卸钻杆、自动锚固、自动润滑、自动钻进和回拖、触电保护等方面领先，主要技术 性能指标达到了国外同类产品的先进水平，在提高工作效率，安全防...
