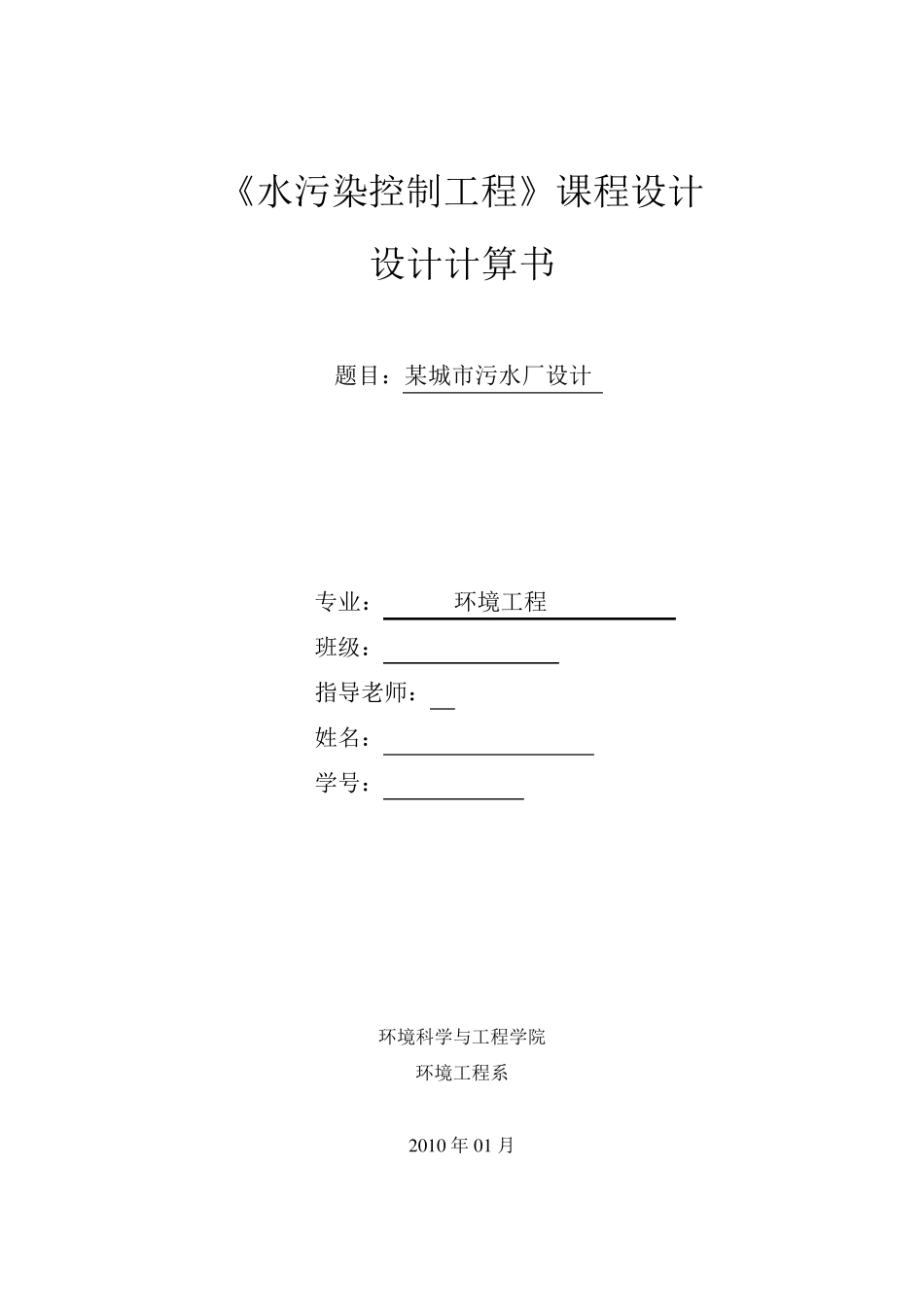

《水污染控制工程》课程设计 设计计算书 题目：某城市污水厂设计 专业： 环境工程 班级： 指导老师： 姓名： 学号： 环境科学与工程学院 环境工程系 2 0 1 0 年 0 1 月 1 目录 第1 章 设计相关资料-----------------------------------------2 第2 章 城市污水雨水管网系统的设计-------------4 第3 章 污水处理厂处理规模的确定---------------4 第4 章 工程设计方案的选择---------------------5 第5 章 污水处理厂的总平面布置-----------------7 第6 章 污水处理厂的高程布置-------------------7 第7 章 工艺设计-------------------------------8 第8 章 城市污水处理厂的设计计算---------------10 第9 章 处理构筑物高程计算---------------------21 第10 章 污水厂项目总投资估算------------------23 2 《水污染控制工程》课程设计计算书 第1 章 相关设计材料 1.1、设计目的 课程设计是“水污染控制工程”课程教学的一个重要的实践性教学环节，其目的是使学生了解废水处理工程设计的一般程序和基本步骤；熟悉根据原始资料（废水的水质、水量资料和处理要求）确定处理方案、选择工艺流程的基本原则；深化对本课程中基本概念、基本原理和基本设计计算方法的理解和掌握；掌握各种处理工艺和方法在处理流程中的作用、相互联系和关系以及适用条件、处理效果的分析比较；了解设计计算说明书基本内容和编制方法，初步训练处理工艺设计的制图和识图能力。通过较为全面的工艺设计计算练习，为今后的毕业环节及从事水污染控制工程实际工作打下良好的基础。 1.2、设计任务 1、根据设计原始资料提出合理的处理方案及处理工艺流程，包括各处理构筑物型式的选择、污泥的处理及处置方法、处理后废水的出路； 2、进行各处理构筑物的工艺设计计算，确定其基本工艺尺寸及主要构造（用单线条画草图并注 明主要工艺尺寸）； 3、进行废水处理厂 （站 ）的总 体 平 面布 置（包括各处理构筑物、辅 助 建 筑物平 面位 置的确定，主要废水和污泥管 道 的布 置），并绘 制平 面布 置图（1＃ 图纸 ，比例 尺1： 200～ 1： 500） 4、进行各处理构筑物的高 程计算并绘 制废水处理厂 （站 ）的流程图（1＃ 图纸 ，比例 尺纵 向1： 50～ 1： 100；横 向 1： 500～ 1： 1000）； 5、进行废水处理厂 （站 ）初步的工程概算； 6、编制工艺设计计算说明书。 1...
