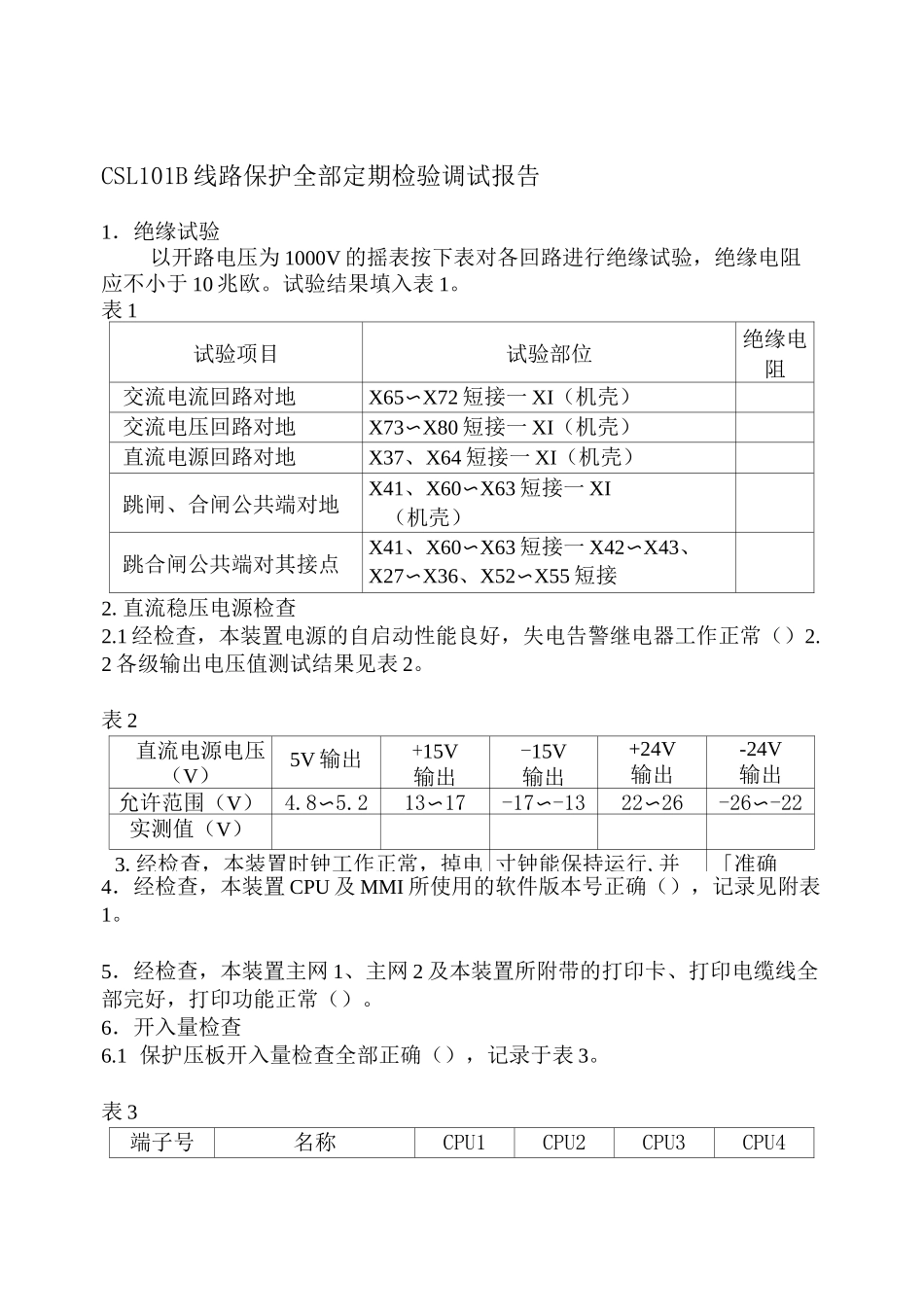

继电保护试验报告标准格式_第1页
1/12

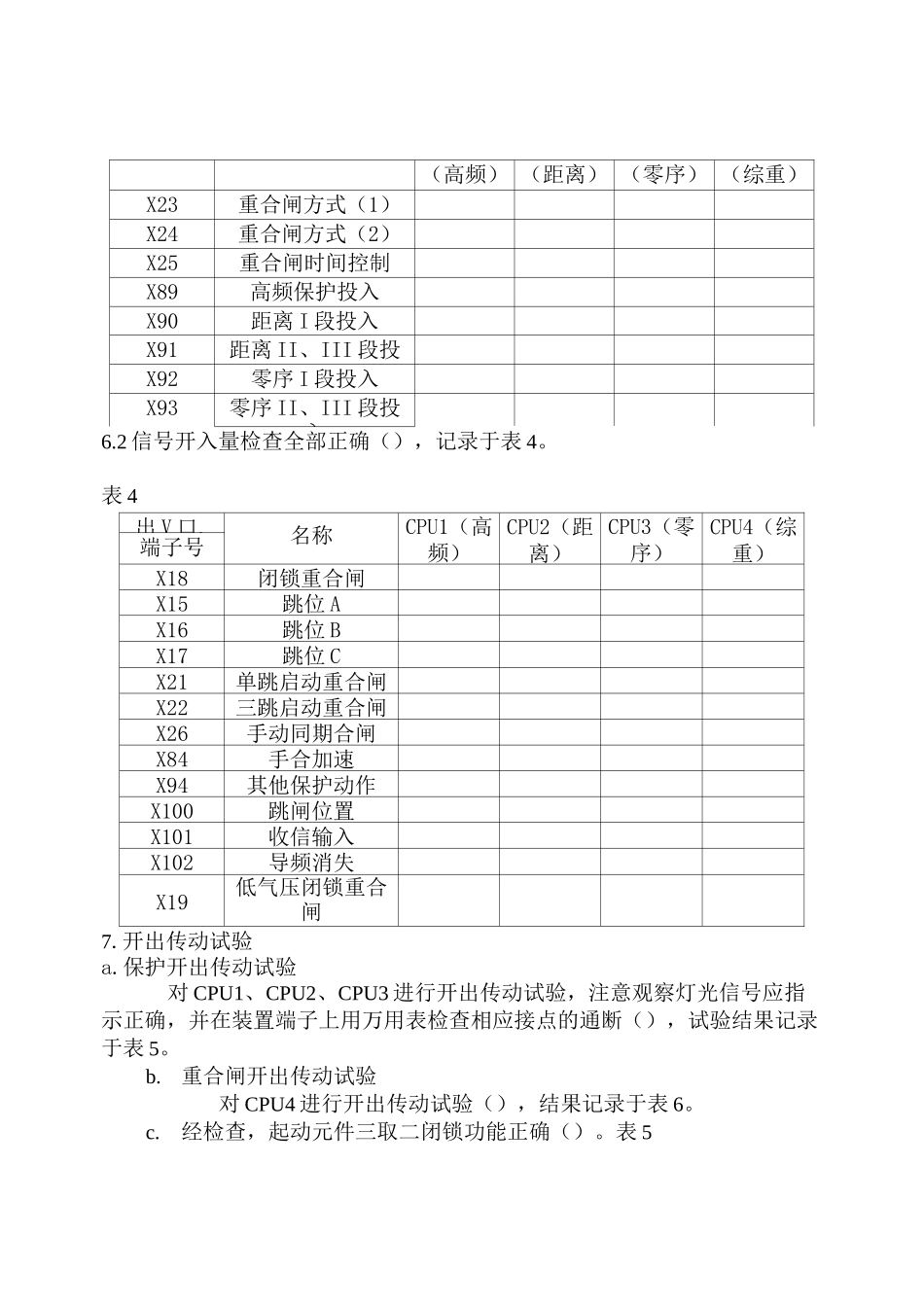

继电保护试验报告标准格式_第2页
2/12

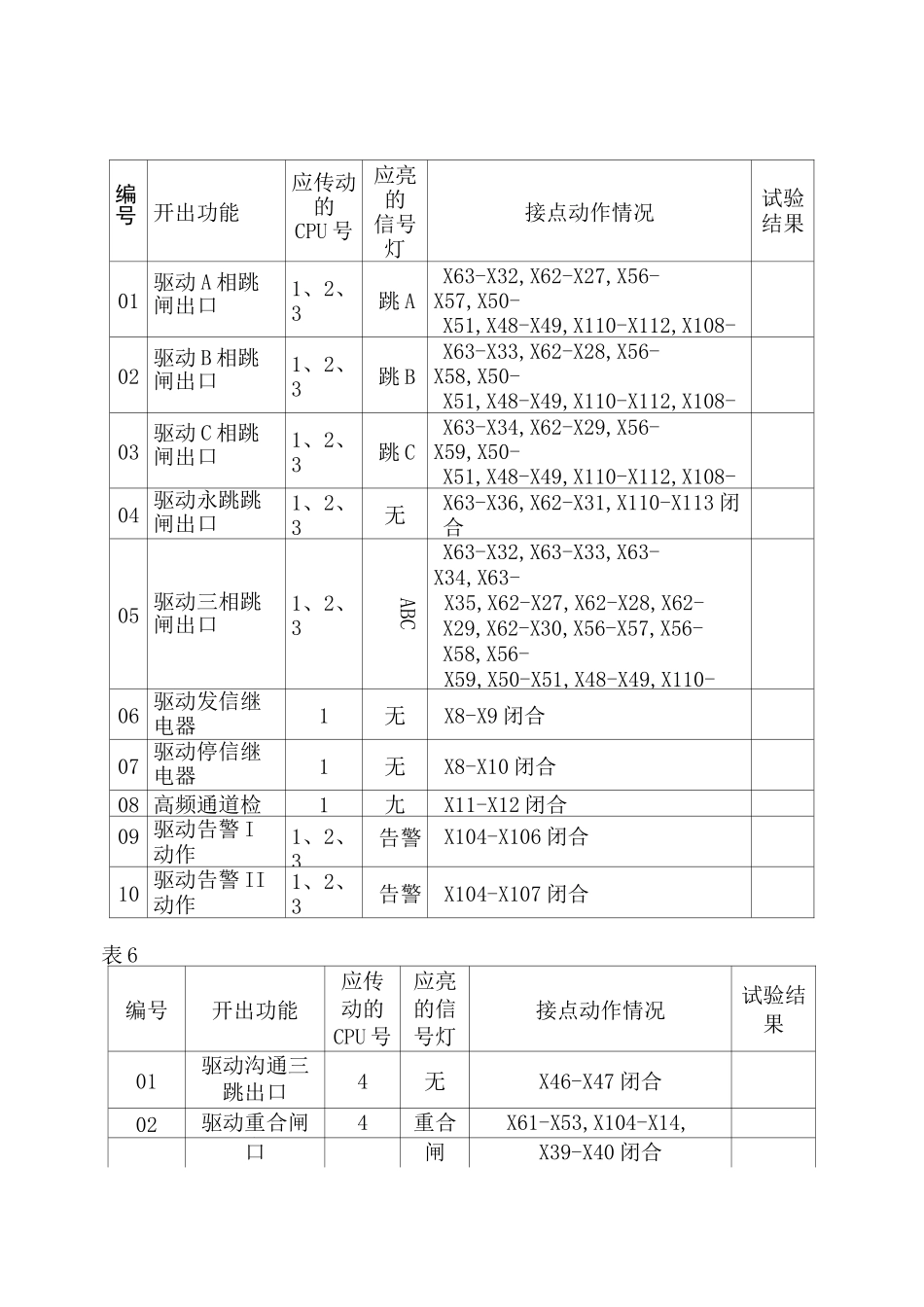

继电保护试验报告标准格式_第3页
3/12
CSL101B 线路保护全部定期检验调试报告1.绝缘试验以开路电压为 1000V 的摇表按下表对各回路进行绝缘试验,绝缘电阻应不小于 10 兆欧。试验结果填入表 1。表 1试验项目试验部位绝缘电阻交流电流回路对地X65〜X72 短接一 XI(机壳)交流电压回路对地X73〜X80 短接一 XI(机壳)直流电源回路对地X37、X64 短接一 XI(机壳)跳闸、合闸公共端对地X41、X60〜X63 短接一 XI(机壳)跳合闸公共端对其接点X41、X60〜X63 短接一 X42〜X43、X27〜X36、X52〜X55 短接2.直流稳压电源检查2.1 经检查,本装置电源的自启动性能良好,失电告警继电器工作正常()2.2 各级输出电压值测试结果见表 2。表 2直流电源电压(V)5V 输出+15V输出-15V输出+24V输出-24V输出允许范围(V)4.8〜5.213〜17-17〜-1322〜26-26〜-22实测值(V)3.经检查,本装置时钟工作正常,掉电 寸钟能保持运行,并「准确4.经检查,本装置 CPU 及 MMI 所使用的软件版本号正确(),记录见附表1。5.经检查,本装置主网 1、主网 2 及本装置所附带的打印卡、打印电缆线全部完好,打印功能正常()。6.开入量检查6.1 保护压板开入量检查全部正确(),记录于表 3。表 3端子号名称CPU1CPU2CPU3CPU4(高频) (距离) (零序) (综重)X23重合闸方式(1)X24重合闸方式(2)X25重合闸时间控制X89高频保护投入X90距离 I 段投入X91距离 II、III 段投入X92零序 I 段投入X93零序 II、III 段投入6.2 信号开入量检查全部正确(),记录于表 4。表 4出 V 口.名称CPU1(高频)CPU2(距离)CPU3(零序)CPU4(综重)端子号X18闭锁重合闸X15跳位 AX16跳位 BX17跳位 CX21单跳启动重合闸X22三跳启动重合闸X26手动同期合闸X84手合加速X94其他保护动作X100跳闸位置X101收信输入X102导频消失X19低气压闭锁重合闸7.开出传动试验a.保护开出传动试验对 CPU1、CPU2、CPU3 进行开出传动试验,注意观察灯光信号应指示正确,并在装置端子上用万用表检查相应接点的通断(),试验结果记录于表 5。b.重合闸开出传动试验对 CPU4 进行开出传动试验(),结果记录于表 6。c.经检查,起动元件三取二闭锁功能正确()。表 5编号 开出功能应传动的CPU 号应亮的信号灯接点动作情况试验结果01驱动 A 相跳闸出口1、2、3跳 AX63-X32,X62-X27,X56-X57,X50-X51,X48-X49,X110-X112,X108-X02驱动 B 相跳闸出口1、2、3跳 BX63-X33,X62-X28,X56-X58,X50-X51,X48-X49,X...
