水泥稳定砂砾

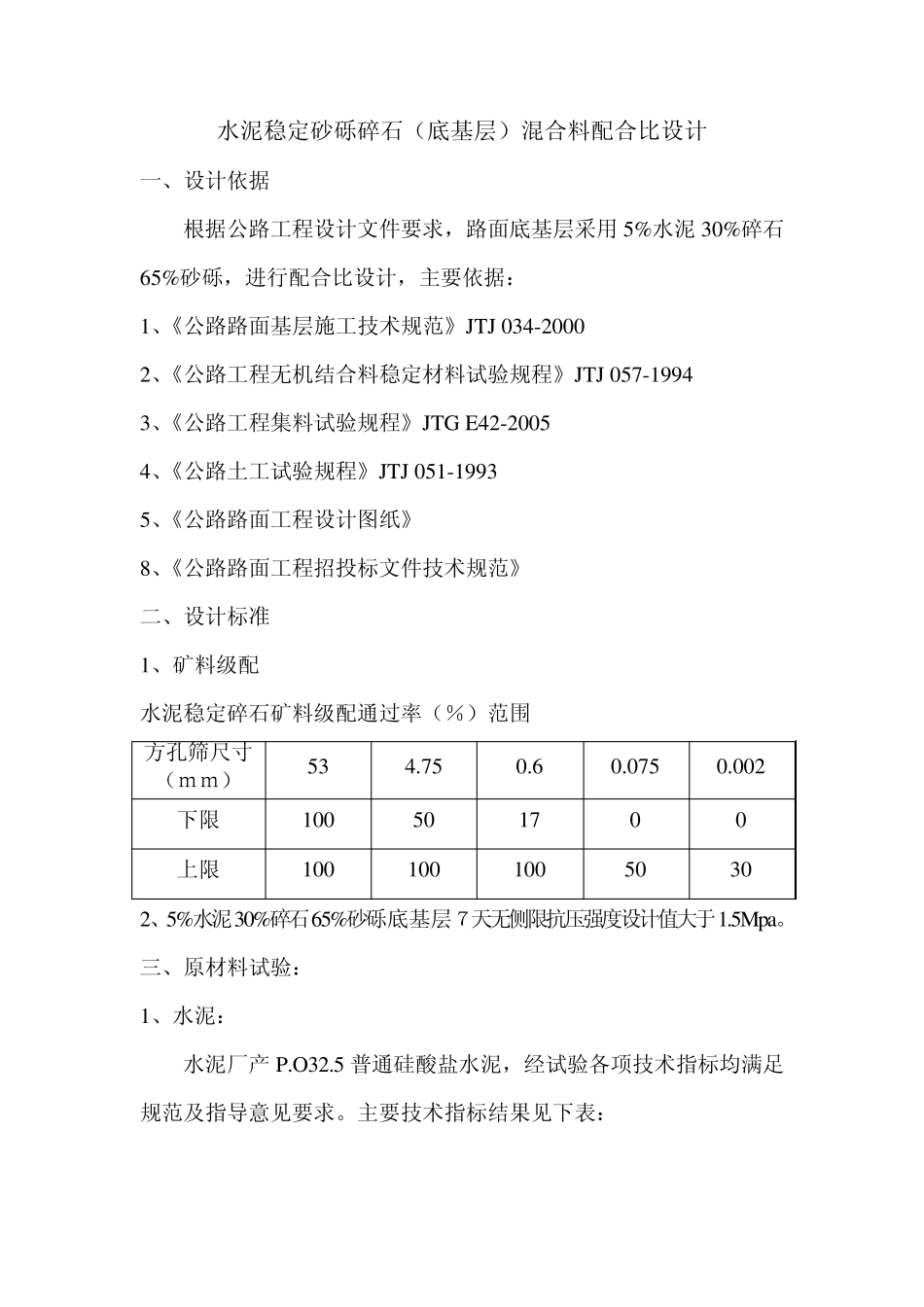

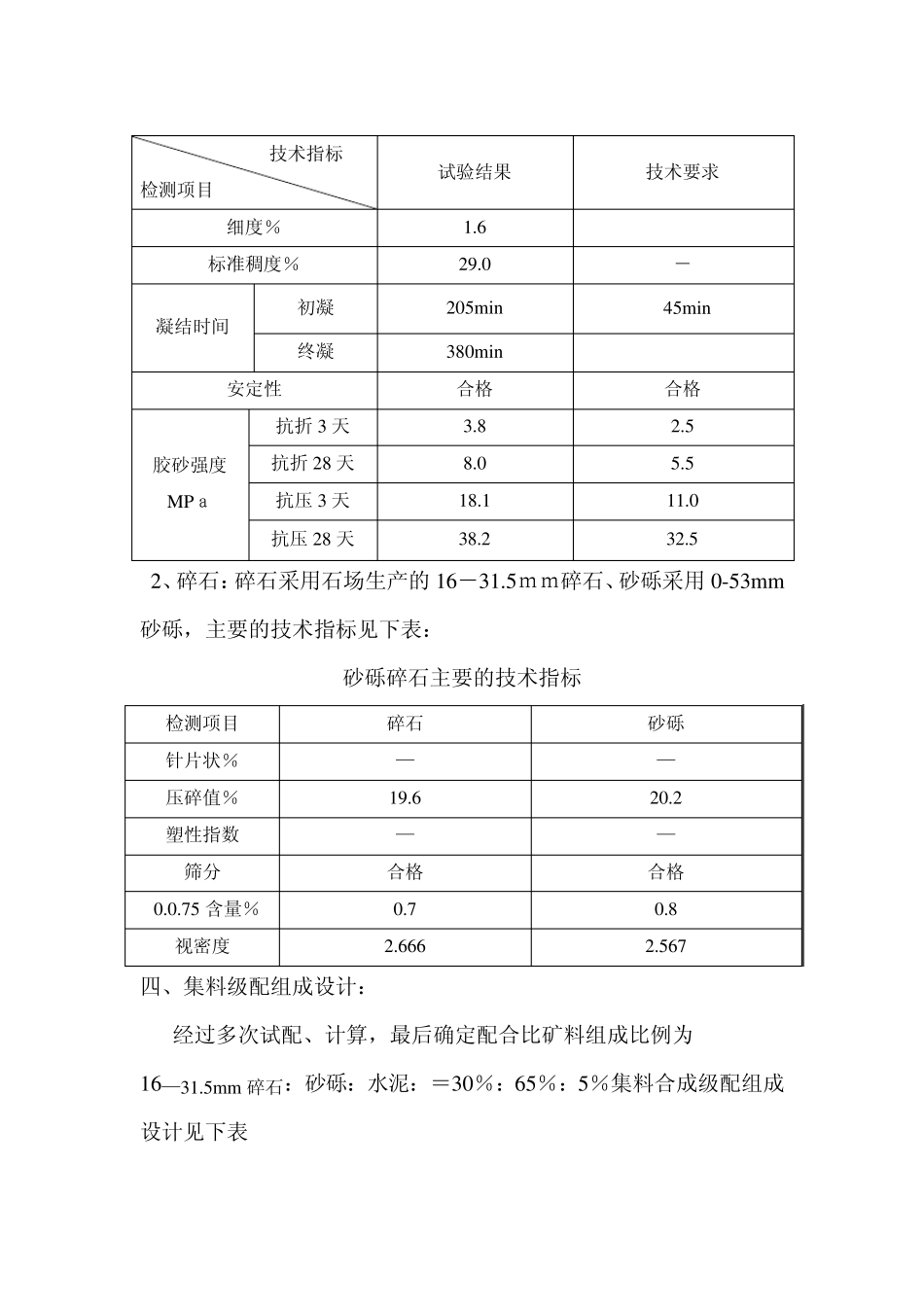

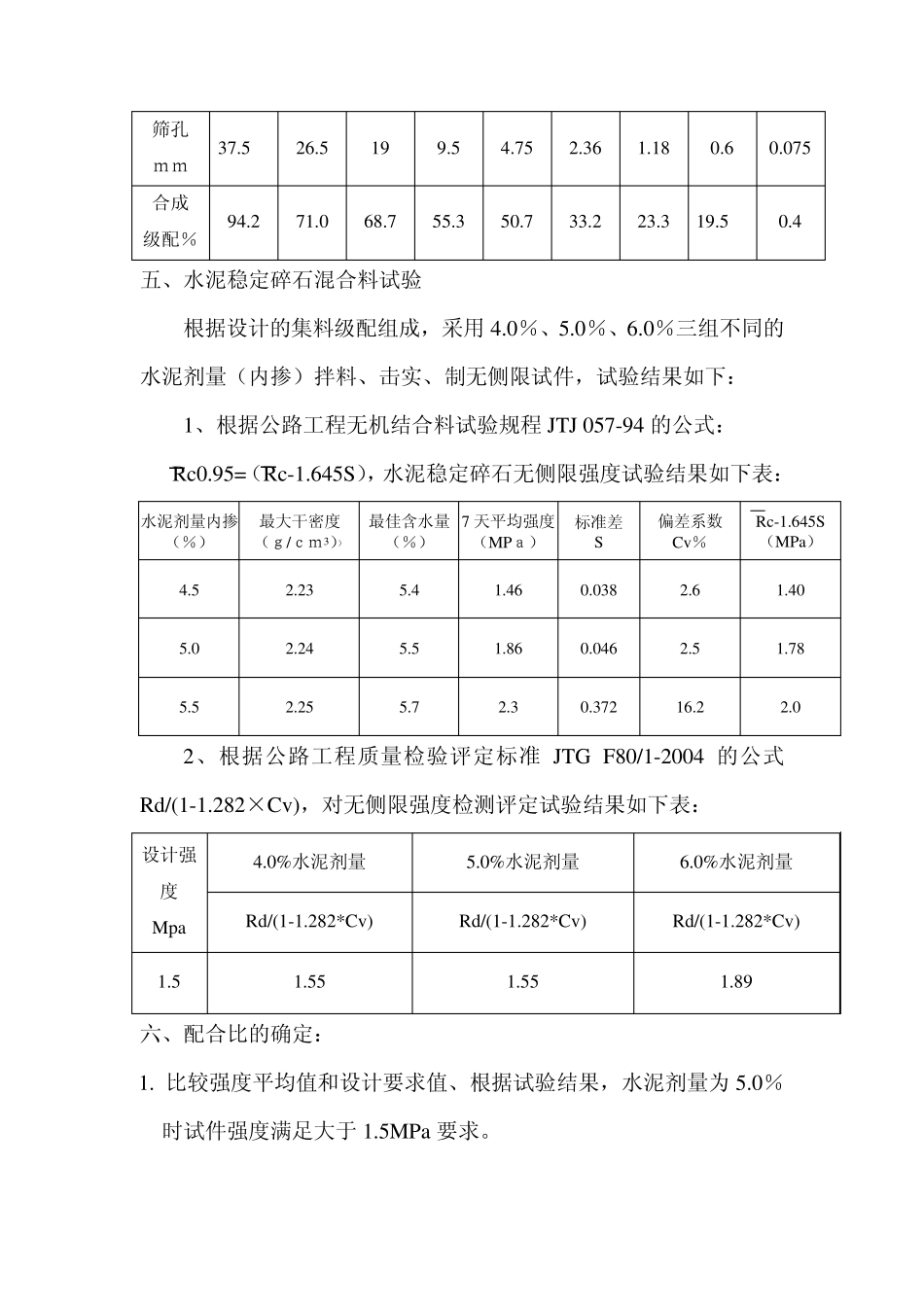

水泥稳定砂砾碎石（底基层）混合料配合比设计 一、设计依据 根据公路工程设计文件要求，路面底基层采用 5%水泥30%碎石65%砂砾，进行配合比设计，主要依据： 1、《公路路面基层施工技术规范》JTJ 034-2000 2、《公路工程无机结合料稳定材料试验规程》JTJ 057-1994 3、《公路工程集料试验规程》JTG E42-2005 4、《公路土工试验规程》JTJ 051-1993 5、《公路路面工程设计图纸》 8、《公路路面工程招投标文件技术规范》 二、设计标准 1、矿料级配 水泥稳定碎石矿料级配通过率（％）范围 方孔筛尺寸（ｍｍ） 53 4.75 0.6 0.075 0.002 下限 100 50 17 0 0 上限 100 100 100 50 30 2、5%水泥30%碎石65%砂砾底基层７天无侧限抗压强度设计值大于1.5Mpa。 三、原材料试验： 1、水泥： 水泥厂产 P.O32.5 普通硅酸盐水泥，经试验各项技术指标均满足规范及指导意见要求。主要技术指标结果见下表： 2、碎石：碎石采用石场生产的16－31.5ｍｍ碎石、砂砾采用0-53mm砂砾，主要的技术指标见下表： 砂砾碎石主要的技术指标 检测项目 碎石 砂砾 针片状％ — — 压碎值％ 19.6 20.2 塑性指数 — — 筛分 合格 合格 <0.0.75 含量％ 0.7 0.8 视密度 2.666 2.567 四、集料级配组成设计： 经过多次试配、计算，最后确定配合比矿料组成比例为 16—31.5mm 碎石：砂砾：水泥：＝30％：65％：5％集料合成级配组成设计见下表 技术指标 检测项目 试验结果 技术要求 细度％ 1.6 <10 标准稠度％ 29.0 － 凝结时间 初凝 205min >45min 终凝 380min <600min 安定性 合格 合格 胶砂强度 MPａ 抗折 3 天 3.8 2.5 抗折 28 天 8.0 5.5 抗压 3 天 18.1 11.0 抗压 28 天 38.2 32.5 筛孔 ｍｍ 37.5 26.5 19 9.5 4.75 2.36 1.18 0.6 0.075 合成 级配％ 94.2 71.0 68.7 55.3 50.7 33.2 23.3 19.5 0.4 五、水泥稳定碎石混合料试验 根据设计的集料级配组成，采用4.0％、5.0％、6.0％三组不同的水泥剂量（内掺）拌料、击实、制无侧限试件，试验结果如下： 1、根据公路工程无机结合料试验规程JTJ 057-94 的公式： Rc0.95=（Rc-1.645S），水泥稳定碎石无侧限强度试验结果如下表： 水泥剂量内掺（％） 最大干密度 （ｇ/ｃｍ3）） 最佳含水量（％） 7 天平均强度 （MPａ） 标准差 S 偏差系数 Cv％ Rc-1.645S （MPa） 4.5 2.23 5.4 1.46...
