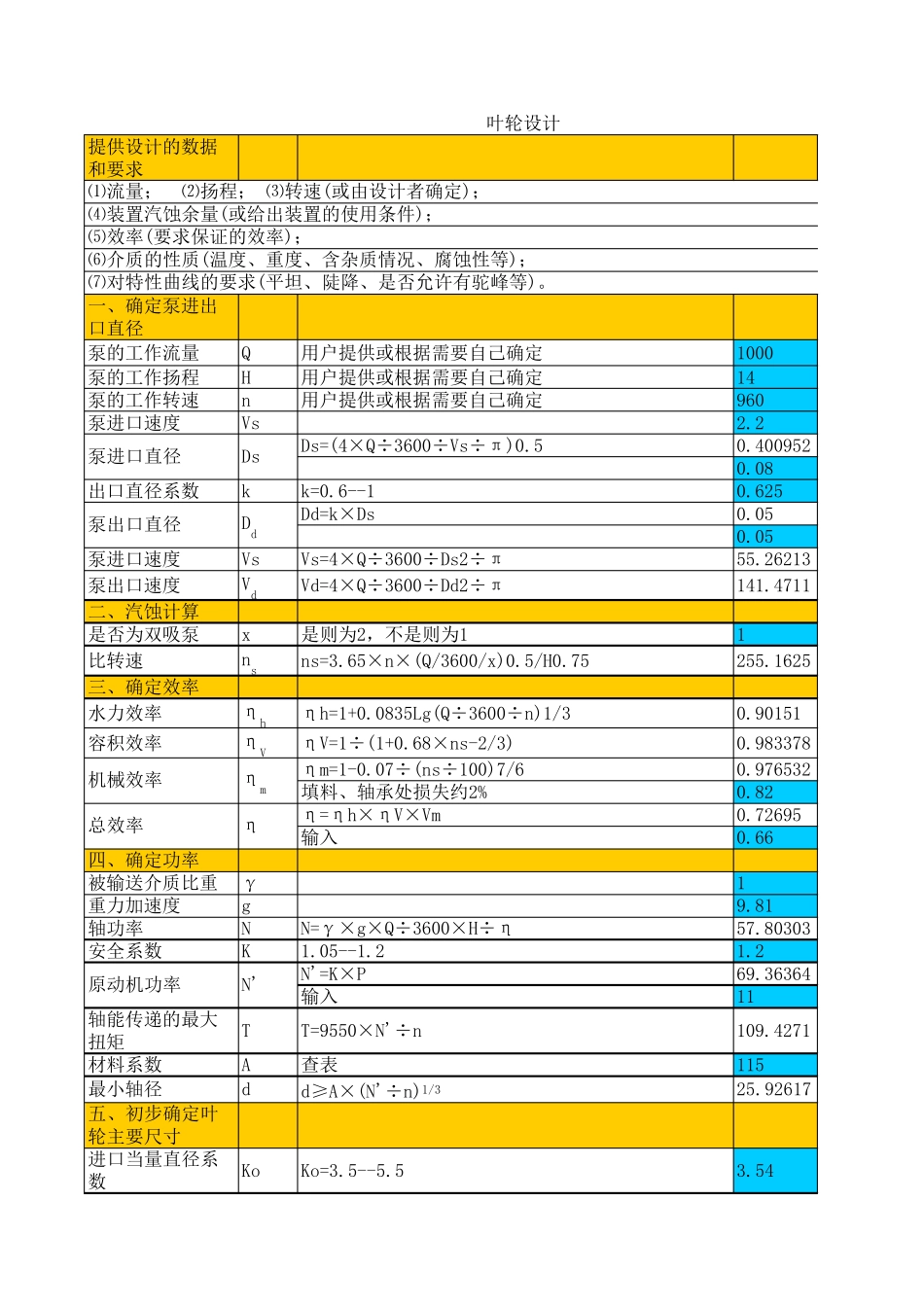

提供设计的数据和要求一、确定泵进出口直径泵的工作流量Q用户提供或根据需要自己确定1000泵的工作扬程H用户提供或根据需要自己确定14泵的工作转速n用户提供或根据需要自己确定960泵进口速度 Vs2.2Ds=(4×Q÷3600÷Vs÷π)0.50.4009520.08出口直径系数kk=0.6--10.625Dd=k×Ds0.050.05泵进口速度 VsVs=4×Q÷3600÷Ds2÷π55.26213泵出口速度 VdVd=4×Q÷3600÷Dd2÷π141.4711二、汽蚀计算是否为双吸泵x是则为2，不是则为11比转速nsns=3.65×n×(Q/3600/x)0.5/H0.75255.1625三、确定效率水力效率ηhηh=1+0.0835Lg(Q÷3600÷n)1/30.90151容积效率ηVηV=1÷(1+0.68×ns-2/3)0.983378ηm=1-0.07÷(ns÷100)7/60.976532填料、轴承处损失约2%0.82η=ηh×ηV×Vm0.72695输入0.66四、确定功率被输送介质比重γ1重力加速度 g9.81轴功率NN=γ×g×Q÷3600×H÷η57.80303安全系数K1.05--1.21.2N'=K×P69.36364输入11轴能传递的最大扭矩TT=9550×N'÷n109.4271材料系数A查表115最小轴径dd≥A×(N'÷n)1/325.92617五、初步确定叶轮主要尺寸进口当量直径系数KoKo=3.5--5.53.54机械效率ηm⑺对特性曲线的要求(平坦、陡降、是否允许有驼峰等)。泵进口直径 Ds泵出口直径叶轮设计⑴流量； ⑵扬程； ⑶转速(或由设计者确定)；⑷装置汽蚀余量(或给出装置的使用条件)；⑸效率(要求保证的效率)；⑹介质的性质(温度、重度、含杂质情况、腐蚀性等)；总效率η原动机功率N'Dd进口当量直径DoDo=Ko×(Q÷3600÷n)1/30.234142叶轮轮毂直径dh0叶轮进口直径DjDj=(Do2+dh2)0.50.234142叶轮出口宽度系数Kb2Kb2=(0.64--0.7)×(ns÷100)5/61.396992b2=Kb2×(Q÷3600÷n)1/30.0923990.007叶轮外径系数KD2KD2=(9.35--9.6)×(ns÷100)-0.55.853333叶轮外径D2D2=Kb2×(Q÷3600÷n)1/30.387149系数K1K1=0.7--10.93叶片中间流线进口D1D1=K1×Dj0.217752叶片进口角β1按经验取30叶片出口角β2按经验取40X=6.5×(D2+D1)÷(D2-D1)×sin[(β1+β2)÷2]13.313176六、精算叶轮外径理论扬程HtHt=H÷ηh15.52951a0.620.62修正系数ψψ=a×(1+β2÷60)1.033333静矩SS=ΣΔSi×Ri0.00497有限叶片修正系数PP=ψ×R22÷Z÷S1.298464无穷叶片理论扬程Ht∞Ht∞=Ht×(1-P)35.69402δ20.004λ290叶片出口排挤系数ψ2ψ2=1-Z×δ2÷π÷D2×[1+(ctgβ2/sinλ2)2]0.5 0.969302出口轴面速度Vm2Vm2=Q÷3600÷π÷D2÷b2÷ψ2÷ηV34.22879出口圆周速度u2u2=Vm2/2/tgβ2+[(Vm2/2/tgβ2)2+g*Ht∞]0.539....
