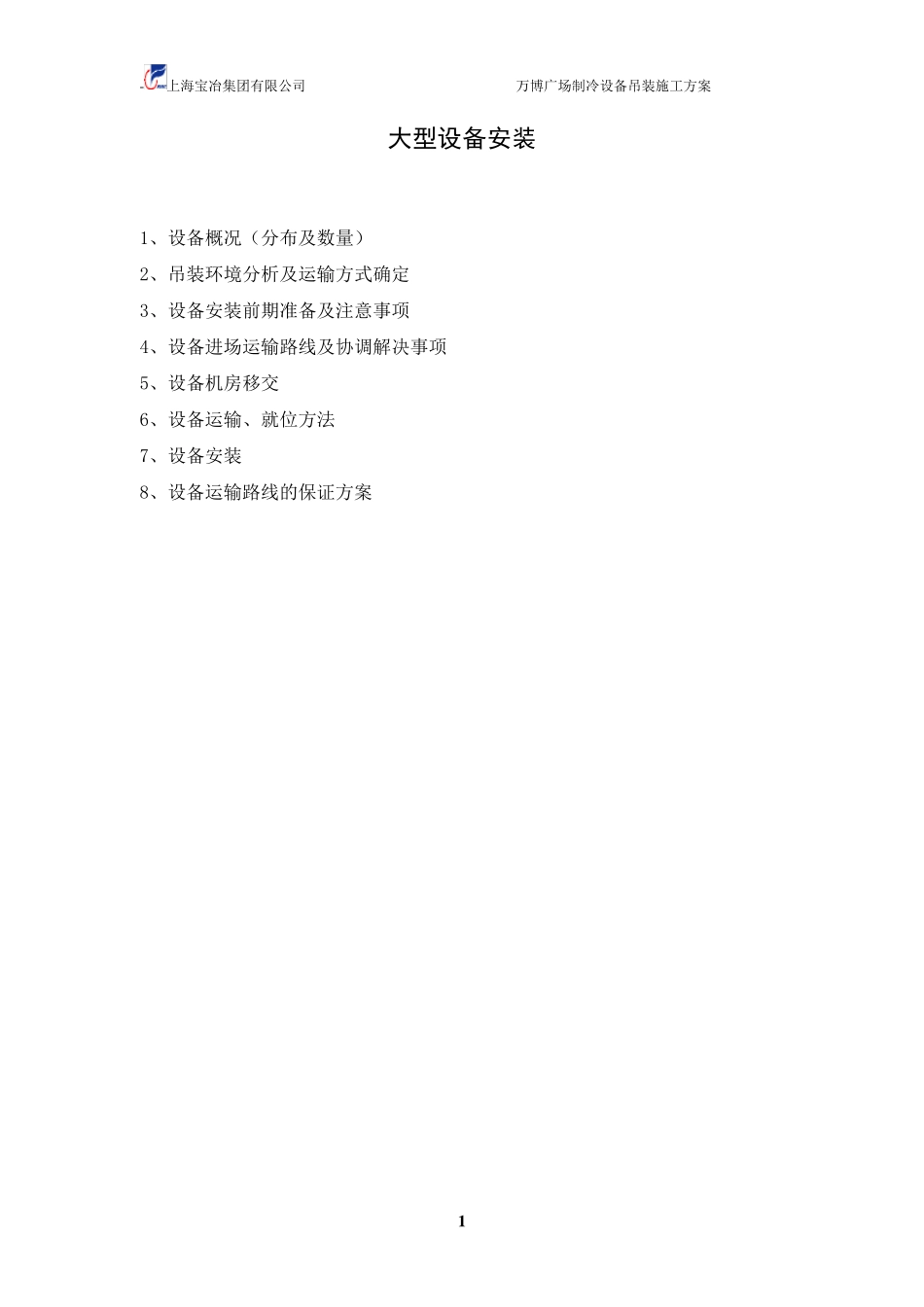

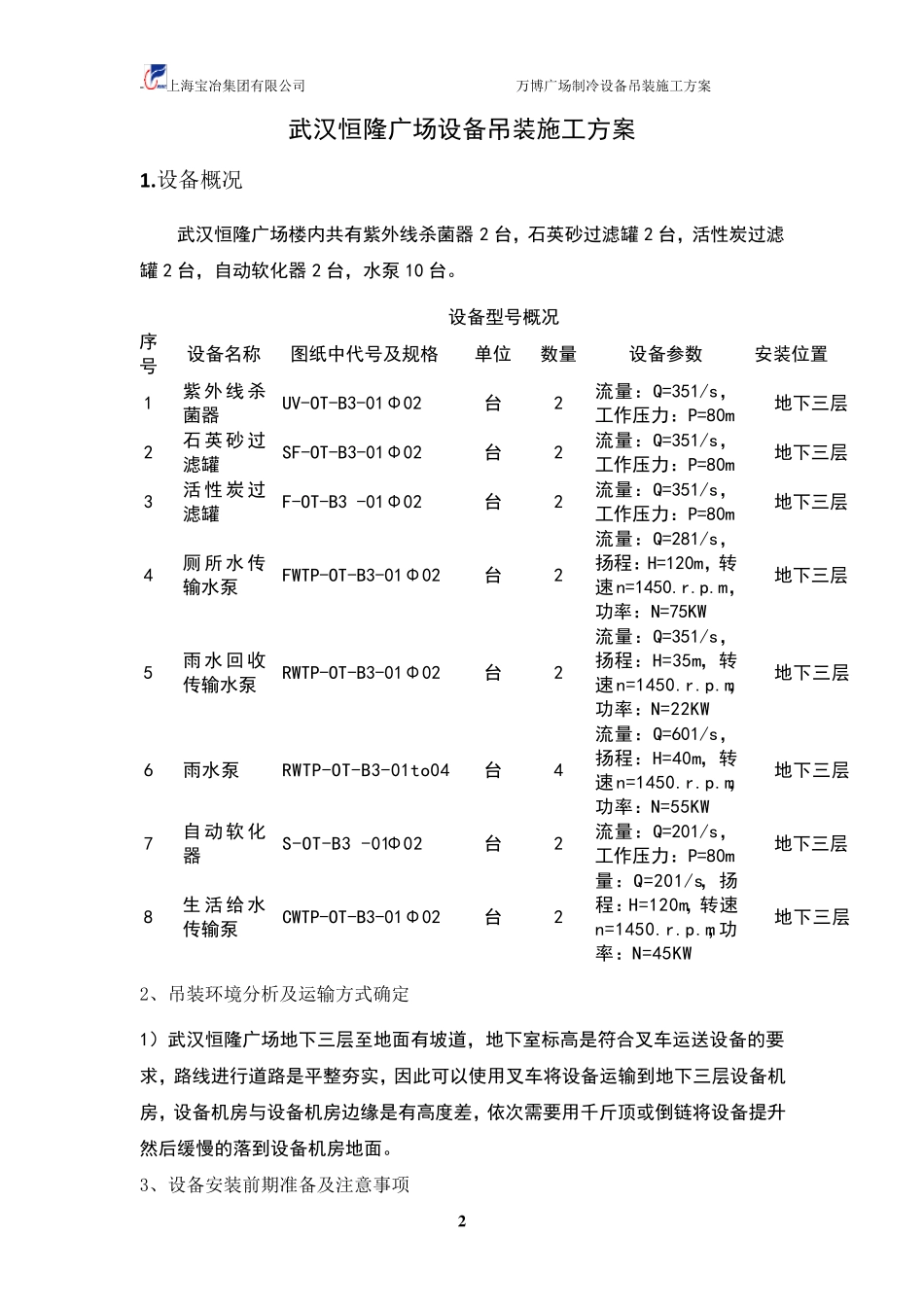

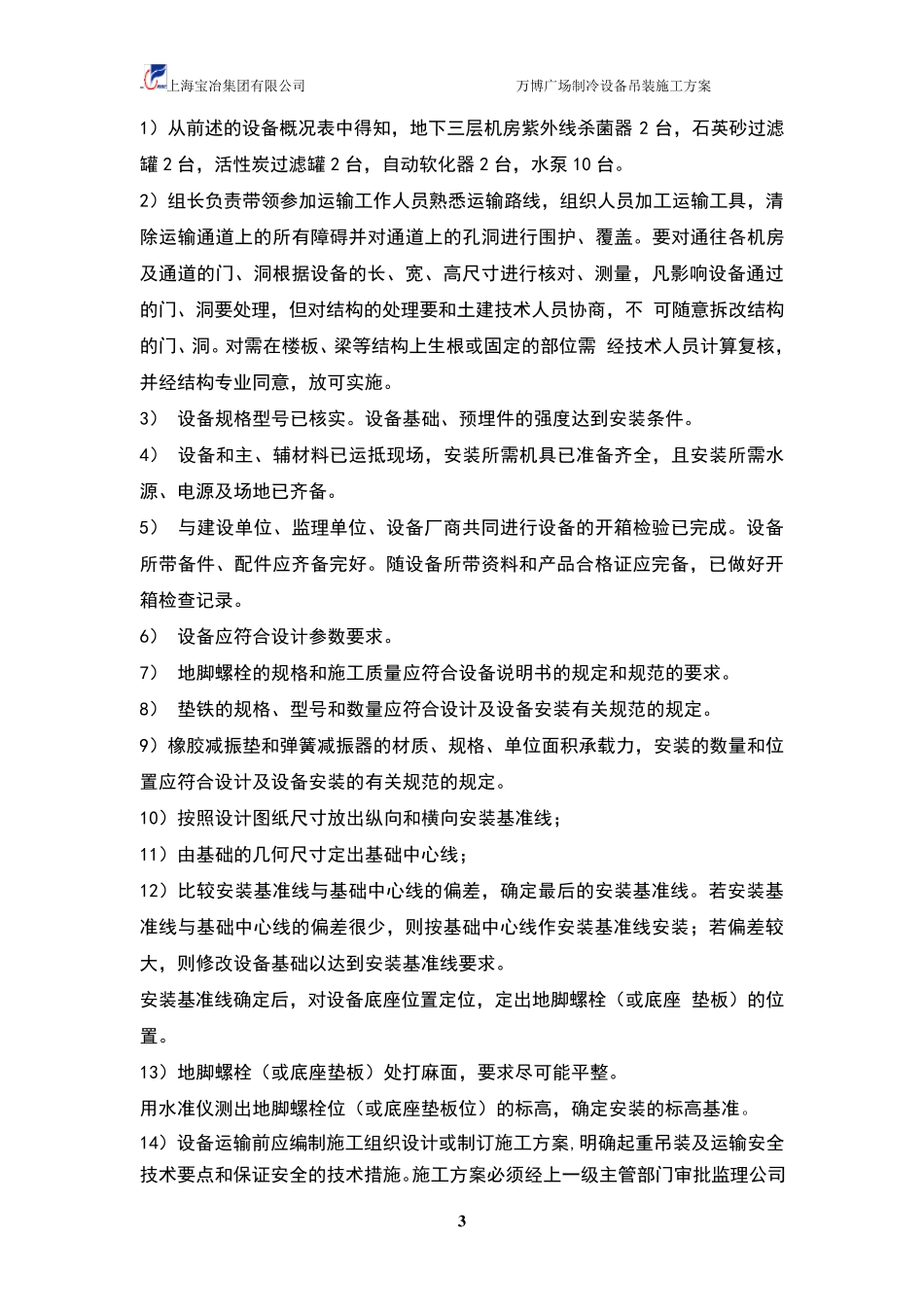

-上海宝冶集团有限公司 万博广场制冷设备吊装施工方案 1 大型设备安装 1、设备概况(分布及数量) 2、吊装环境分析及运输方式确定 3、设备安装前期准备及注意事项 4、设备进场运输路线及协调解决事项 5、设备机房移交 6、设备运输、就位方法 7、设备安装 8、设备运输路线的保证方案 -上海宝冶集团有限公司 万博广场制冷设备吊装施工方案 2 武汉恒隆广场设备吊装施工方案 1 .设备概况 武汉恒隆广场楼内共有紫外线杀菌器2 台,石英砂过滤罐2 台,活性炭过滤罐2 台,自动软化器2 台,水泵10 台。 设备型号概况 序号 设备名称 图纸中代号及规格 单位 数量 设备参数 安装位置 1 紫外线杀菌器 UV-OT-B3-01Φ02 台 2 流量:Q=351/s,工作压力:P=80m 地下三层 2 石英砂过滤罐 SF-OT-B3-01Φ02 台 2 流量:Q=351/s,工作压力:P=80m 地下三层 3 活性炭过滤罐 F-OT-B3 -01Φ02 台 2 流量:Q=351/s,工作压力:P=80m 地下三层 4 厕 所 水传输水泵 FWTP-OT-B3-01Φ02 台 2 流量:Q=281/s,扬程:H=120m,转速n=1450.r.p.m,功率:N=75KW 地下三层 5 雨 水回 收传输水泵 RWTP-OT-B3-01Φ02 台 2 流量:Q=351/s,扬程:H=35m,转速n=1450.r.p.m,功率:N=22KW 地下三层 6 雨水泵 RWTP-OT-B3-01to04 台 4 流量:Q=601/s,扬程:H=40m,转速n=1450.r.p.m,功率:N=55KW 地下三层 7 自动软化器 S-OT-B3 -01Φ02 台 2 流量:Q=201/s,工作压力:P=80m 地下三层 8 生 活给 水传输泵 CWTP-OT-B3-01Φ02 台 2 量:Q=201/s,扬程:H=120m,转速n=1450.r.p.m,功率:N=45KW 地下三层 2、吊装环境分析及运输方式确定 1)武汉恒隆广场地下三层至地面有坡道,地下室标高是符合叉车运送设备的要求,路线进行道路是平整夯实,因此可以使用叉车将设备运输到地下三层设备机房,设备机房与设备机房边缘是有高度差,依次需要用千斤顶或倒链将设备提升然后缓慢的落到设备机房地面。 3、设备安装前期准备及注意事项 -上海宝冶集团有限公司 万博广场制冷设备吊装施工方案 3 1)从前述的设备概况表中得知,地下三层机房紫外线杀菌器2 台,石英砂过滤罐2 台,活性炭过滤罐2 台,自动软化器2 台,水泵10 台。 2)组长负责带领参加运输工作人员熟悉运输路线,组织人员加工运输工具,清除运输通道上的所有障碍并对通道上的孔洞进行围护、覆盖。要对通往各机房及通道的门、洞...
