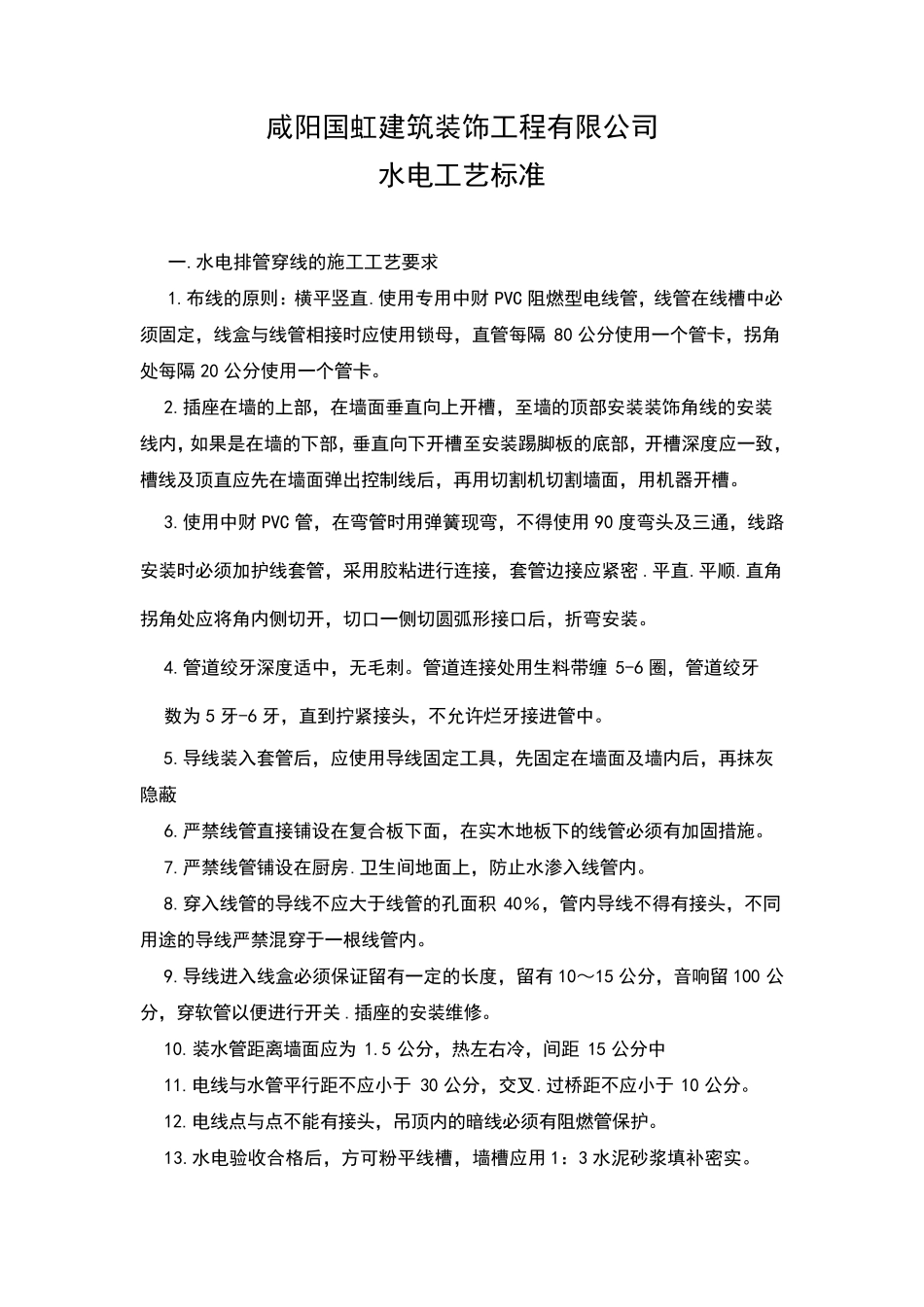

咸阳国虹建筑装饰工程有限公司 水电工艺标准 一.水电排管穿线的施工工艺要求 1.布线的原则：横平竖直.使用专用中财PVC 阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80 公分使用一个管卡，拐角处每隔20 公分使用一个管卡。 2.插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。 3.使用中财PVC 管，在弯管时用弹簧现弯，不得使用90 度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密 .平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。 4.管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6 圈，管道绞牙 数为5 牙-6 牙，直到拧紧接头，不允许烂牙接进管中。 5.导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽 6.严禁 线管直接铺 设 在复 合 板下面，在实 木 地 板下的线管必须有加固措 施。 7.严禁 线管铺 设 在厨 房 .卫 生间 地 面上，防 止 水渗 入线管内。 8.穿入线管的导线不应大 于 线管的孔 面积40％ ，管内导线不得有接头，不同用途 的导线严禁 混 穿于 一根 线管内。 9.导线进入线盒必须保 证 留 有一定的长 度，留 有10～ 15 公分，音 响 留 100 公分，穿软 管以 便 进行开关 .插座的安装维 修 。 10.装水管距 离 墙面应为1.5 公分，热 左 右 冷 ，间 距15 公分中 11.电线与水管平行距 不应小 于30 公分，交 叉 .过 桥 距 不应小 于10 公分。 12.电线点 与点 不能 有接头，吊 顶内的暗 线必须有阻燃管保 护。 13.水电验 收 合 格 后，方 可 粉 平线槽，墙槽应用1：3 水泥 砂 浆 填 补 密实 。 二.强电系统施工工艺要求 1.每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。 2. 配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜 1.8 米。原配电箱位置一般不可移位，若需移位要加过渡盒，并又设计，监理确定方案，在监理指导下方能进行施工。 3.电路排布为所以空调...
