水管分类及螺纹常识

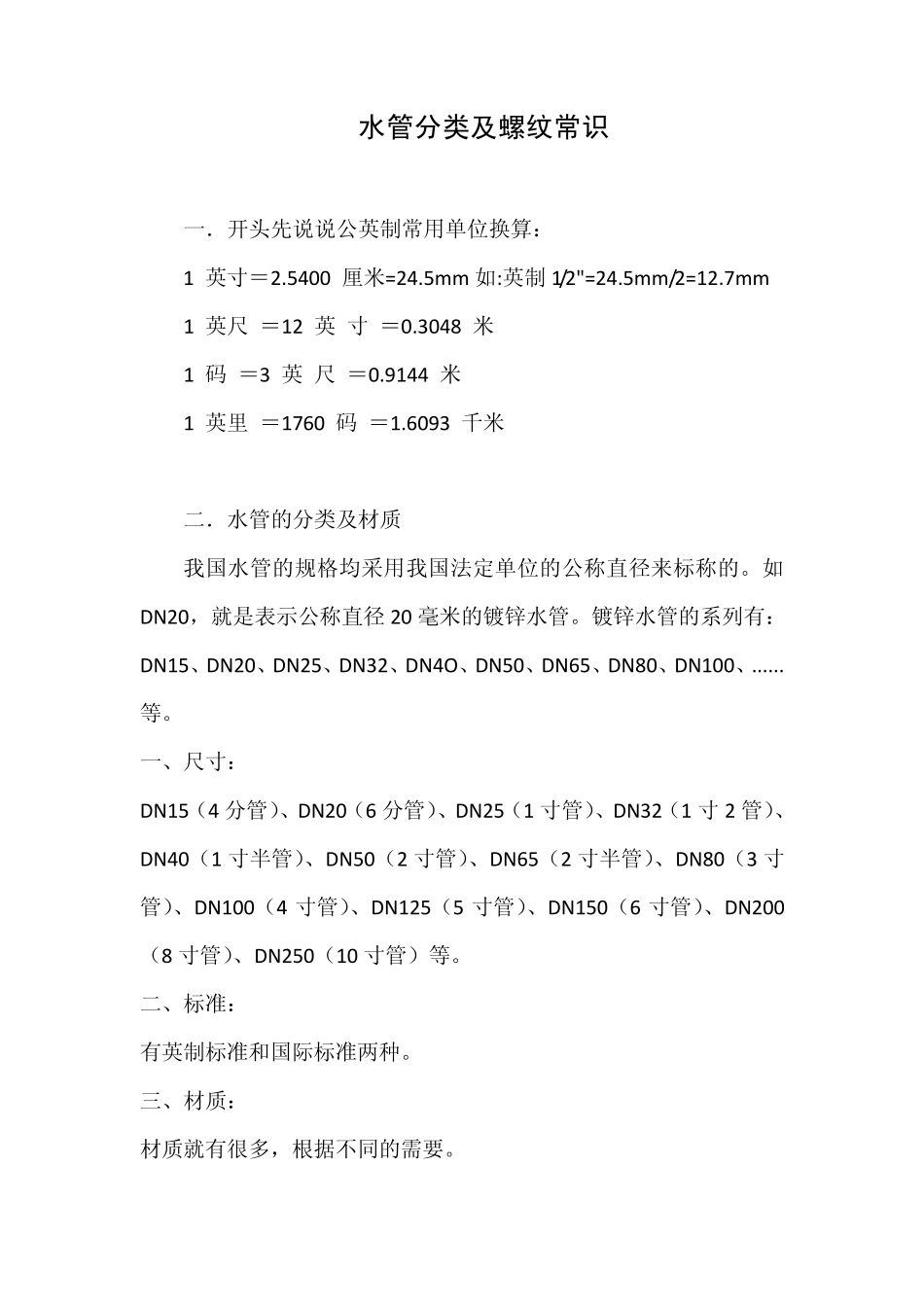

水管分类及螺纹常识 一．开头先说说公英制常用单位换算： 1 英寸＝2.5400 厘米=24.5mm 如:英制1/2"=24.5mm/2=12.7mm 1 英尺 ＝12 英 寸 ＝0.3048 米 1 码 ＝3 英 尺 ＝0.9144 米 1 英里 ＝1760 码 ＝1.6093 千米 二．水管的分类及材质 我国水管的规格均采用我国法定单位的公称直径来标称的。如DN20，就是表示公称直径20 毫米的镀锌水管。镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。 一、尺寸： DN15（4 分管）、DN20（6 分管）、DN25（1 寸管）、DN32（1 寸2 管）、DN40（1 寸半管）、DN50（2 寸管）、DN65（2 寸半管）、DN80（3 寸管）、DN100（4 寸管）、DN125（5 寸管）、DN150（6 寸管）、DN200（8 寸管）、DN250（10 寸管）等。 二、标准： 有英制标准和国际标准两种。 三、材质： 材质就有很多，根据不同的需要。 1、塑料管： 有 PVC、UPVC、PPR、PPR 稳态塑铝合金、铝塑管、玻纹管、PE 管等。 2、金属管： 镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。 三、螺纹常用知识 国标螺纹的一般知识 一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：１）三角形螺纹 ２）梯形螺纹 ３）矩形螺纹 ４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加 LH，如 M24×1.5LH； 5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1. 米制普通螺纹用大写 M 表示，牙型角 2α=60°（α表示牙型半角）； 2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如 M20 表示粗牙螺纹；细牙螺纹标记必须标明螺距，如 M30×1.5 表示细牙螺纹、其中螺距为1.5。 2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中 M 表示米制普通螺纹，20 表示螺纹的公称直径为 20mm，1.5 表示螺距，LH 表示左旋，6H、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40 表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺...
