水箱计算书存档版

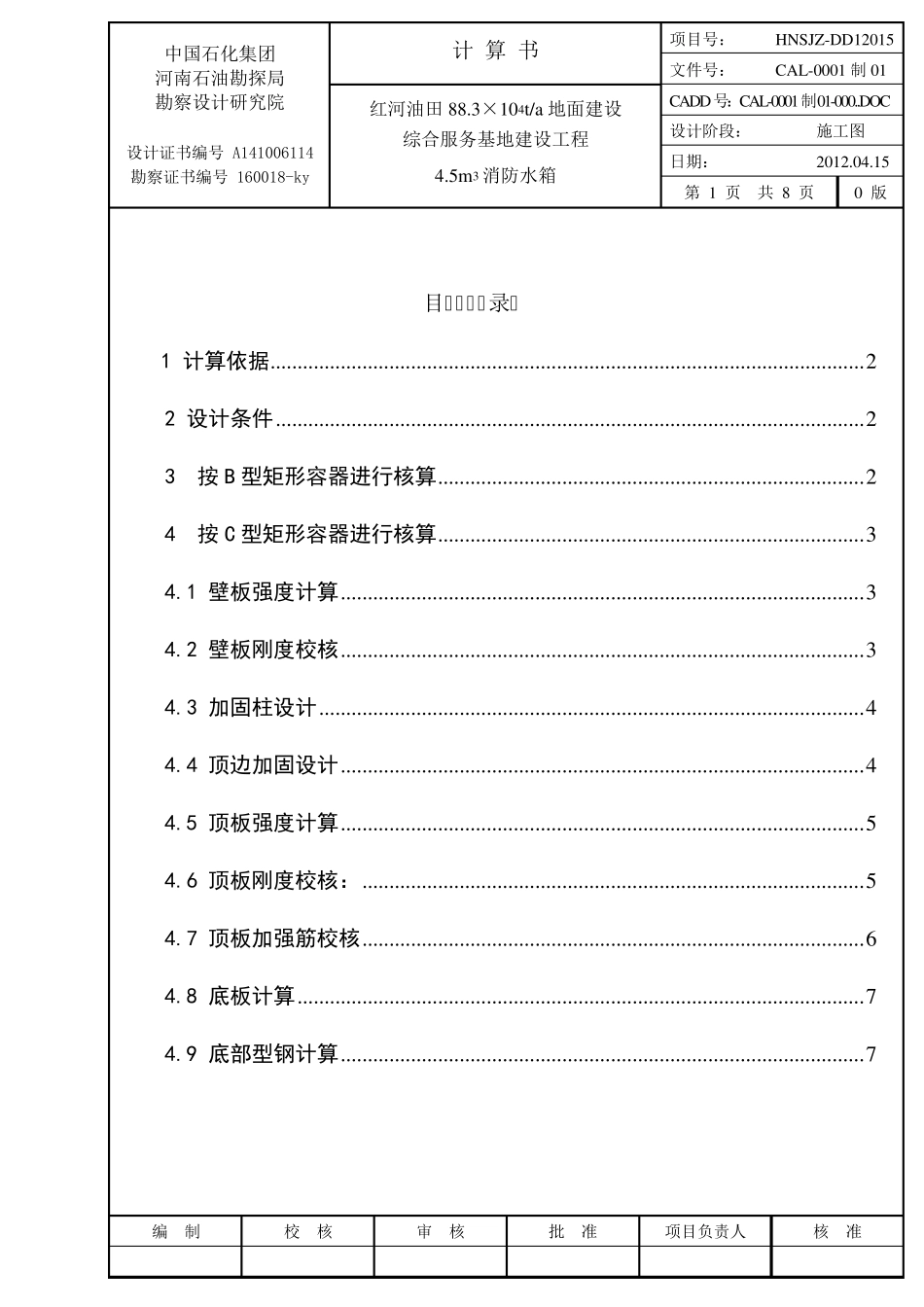

中国石化集团 河南石油勘探局 勘察设计研究院 设计证书编号 A141006114 勘察证书编号 160018-ky 计 算 书 项目号： HNSJZ-DD12015 文件号： CAL-0001 制01 红河油田88.3×104t/a 地面建设 综合服务基地建设工程 4.5m3 消防水箱 CADD号：CAL-0001制01-000..DOC 设计阶段： 施工图 日期： 2012.04.15 第 1 页 共 8 页 0 版 目 录 1 计算依据 .............................................................................................................. 2 2 设计条件 ............................................................................................................. 2 3 按 B 型矩形容器进行核算 ............................................................................... 2 4 按 C 型矩形容器进行核算 ............................................................................... 3 4.1 壁板强度计算 ................................................................................................. 3 4.2 壁板刚度校核 ................................................................................................. 3 4.3 加固柱设计 ..................................................................................................... 4 4.4 顶边加固设计 ................................................................................................. 4 4.5 顶板强度计算 ................................................................................................. 5 4.6 顶板刚度校核： ............................................................................................. 5 4.7 顶板加强筋校核 ............................................................................................. 6 4.8 底板计算 ......................................................................................................... 7 4.9 底部型钢计算 ................................................................................................. 7 编 制 校 核 审 核 批 准 项目负责人 核 准 中国石化集团 河南石油勘探局 勘...
