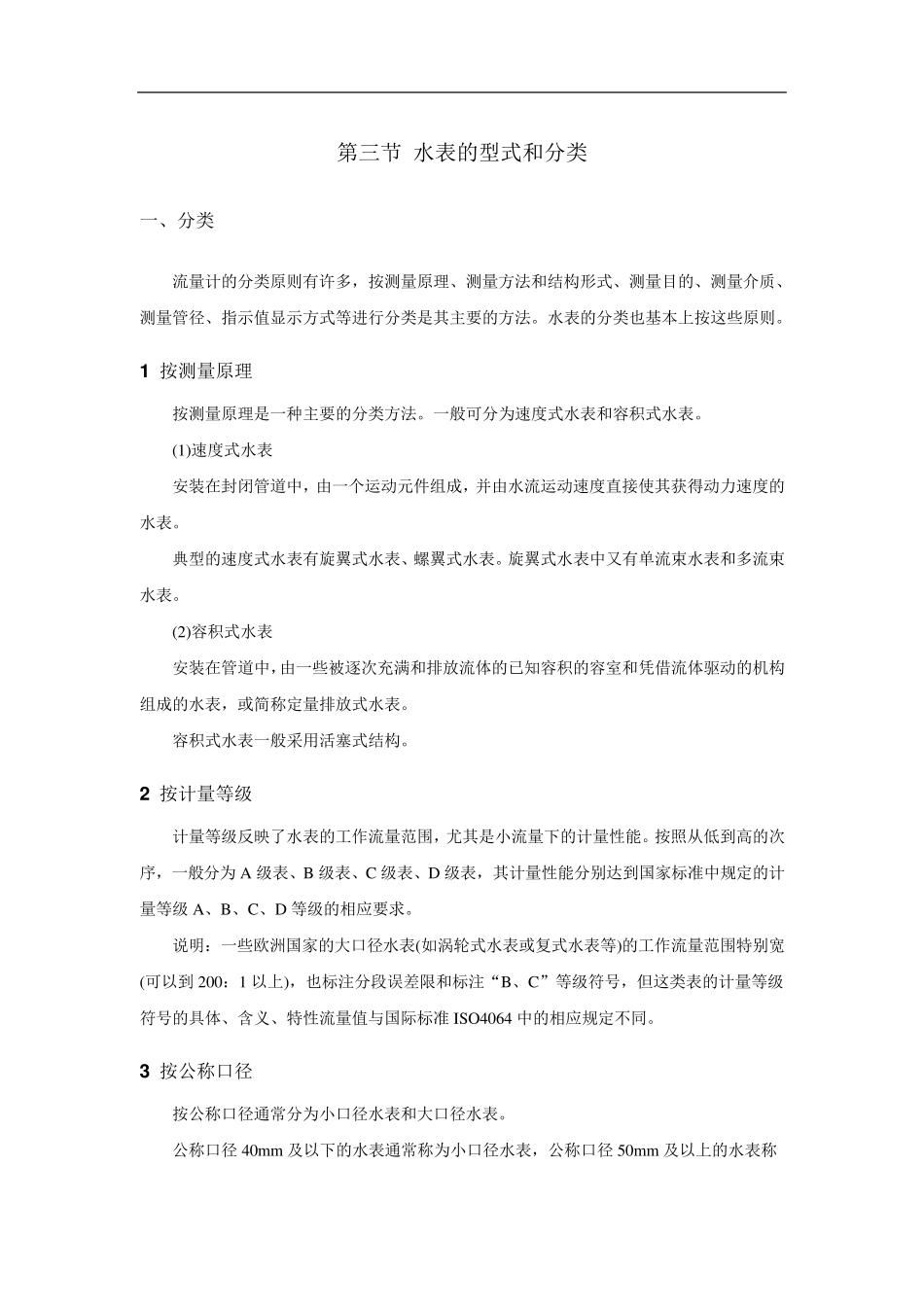

第三节 水表的型式和分类 一、分类 流量计的分类原则有许多，按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。水表的分类也基本上按这些原则。 1 按测量原理 按测量原理是一种主要的分类方法。一般可分为速度式水表和容积式水表。 (1)速度式水表 安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。 典型的速度式水表有旋翼式水表、螺翼式水表。旋翼式水表中又有单流束水表和多流束水表。 (2)容积式水表 安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。 容积式水表一般采用活塞式结构。 2 按计量等级 计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。按照从低到高的次序，一般分为 A 级表、B 级表、C 级表、D 级表，其计量性能分别达到国家标准中规定的计量等级 A、B、C、D 等级的相应要求。 说明：一些欧洲国家的大口径水表(如涡轮式水表或复式水表等)的工作流量范围特别宽(可以到200：1 以上)，也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体、含义、特性流量值与国际标准ISO4064 中的相应规定不同。 3 按公称口径 按公称口径通常分为小口径水表和大口径水表。 公称口径 40m m 及以下的水表通常称为小口径水表，公称口径 50m m 及以上的水表称 为大口径水表。这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称口径40mm 及以下的水表用螺纹连接，50mm 及以上的水表用法兰连接。 4 按用途 按用途通常分为民用水表和工业用水表。民用水表只是指用于住宅用水结算的水表，其它用途的都可归入工业用水表。工业用水表一般为大口径水表。 5 按安装方向 按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，是指安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表水平安装、用“V”代表垂直安装。 说明：当水表名称不指明时，一般均为水平安装水表。容积式水表没有安装水平与否的要求。欧洲一些采用了动平衡处理的大口径水表也可以以水平、垂直或倾斜的方式进行安装。但不同的安装取得的计量性能有差异，如水平安装时可以达到 C 级，而垂直或倾斜安装时要降级。 6 按介质的温度 按介质温度可分为冷水水表和热水水表，水...
