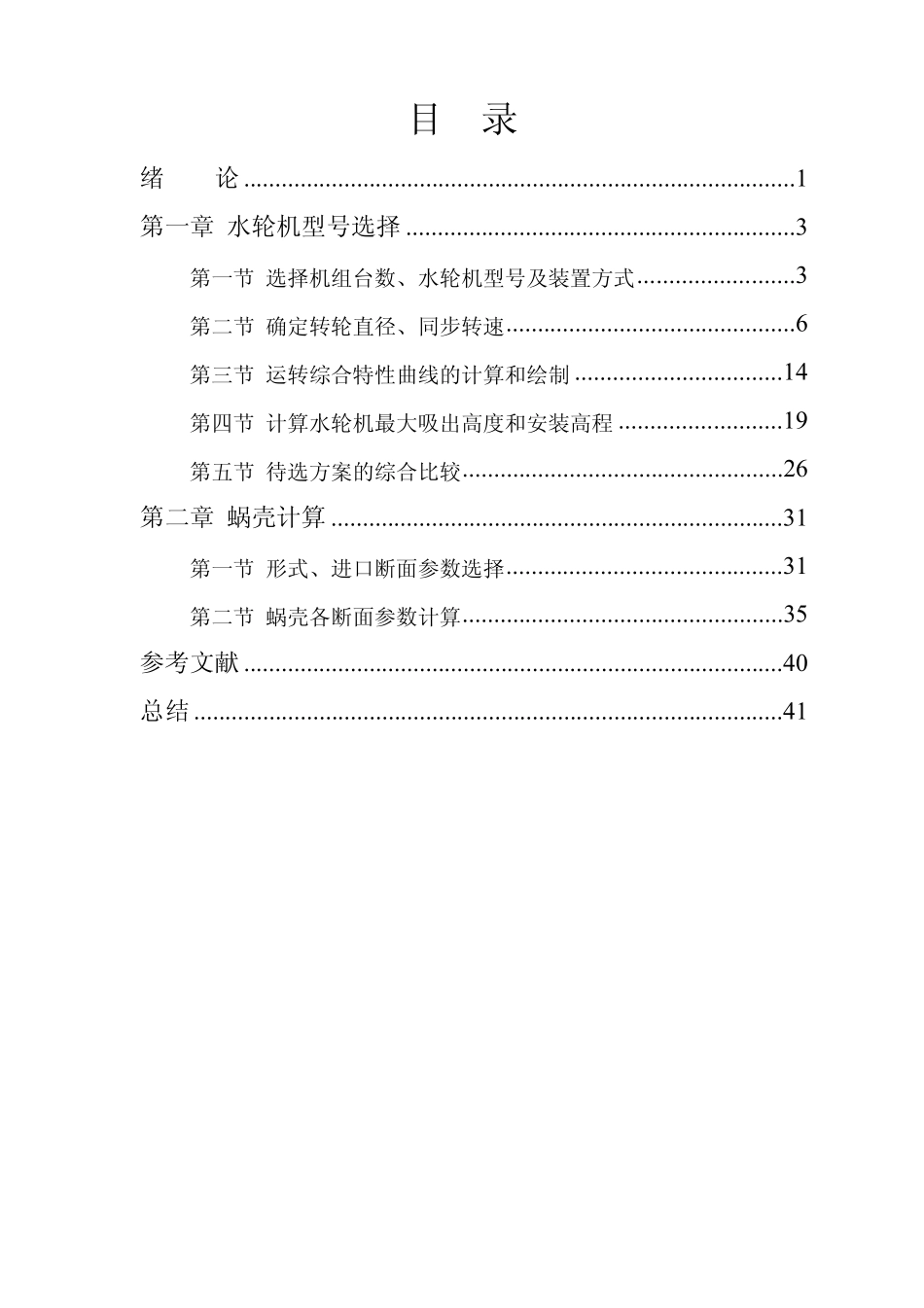

目 录 绪 论........................................................................................1 第一章 水轮机型号选择..............................................................3 第一节 选择机组台数、水轮机型号及装置方式.........................3 第二节 确定转轮直径、同步转速..............................................6 第三节 运转综合特性曲线的计算和绘制 .................................14 第四节 计算水轮机最大吸出高度和安装高程 ..........................19 第五节 待选方案的综合比较...................................................26 第二章 蜗壳计算 ........................................................................31 第一节 形式、进口断面参数选择............................................31 第二节 蜗壳各断面参数计算...................................................35 参考文献 ......................................................................................40 总结 ..............................................................................................41 1绪 论 一、 设计目的： 水轮机课程设计是水轮机课程教学中的一个重要实践环节，在学完水轮机有关章节的理论知识后，经过课程设计的实践，以达到巩固和加深所学理论知识的目的，并培养学生独立思考、工作的能力。通过这一课程设计的实践，进一步掌握选型设计的内容、程序和步骤，应该考虑合比较的种种因素，培养查阅并利用资料、手册的能力。为今后的毕业设计打下基础。 二、 设计任务： 根据所给的原始资料，对指定原始参数进行水轮机选型设计，包括： 1. 选择机组台数、水轮机型号及装置方式 2. 确定转轮直径、同步转速 3. 运转综合特性曲线的计算和绘制 4. 计算水轮机最大吸出高度和安装高程 5. 待选方案的综合比较 6. 蜗壳的水力计算 (1) 确定蜗壳各断面尺寸 (2) 绘制蜗壳平面单线图 2三、 设计成果： 1. 设计计算说明书： 设计说明书需说明设计思想、方案比较及最终结果 设计计算书应包括设计计算过程、计算公式、参数选取的依据和计算结果 2. 用坐标纸绘制出的图纸 四、 原始资料： 电站名：CEH-1 水电站 该水电站为引水式开发的电站 电力系统容量 60 万千瓦 最大水头 Hmax：320m 设计水头 Hr...
