永磁同步电动机构造

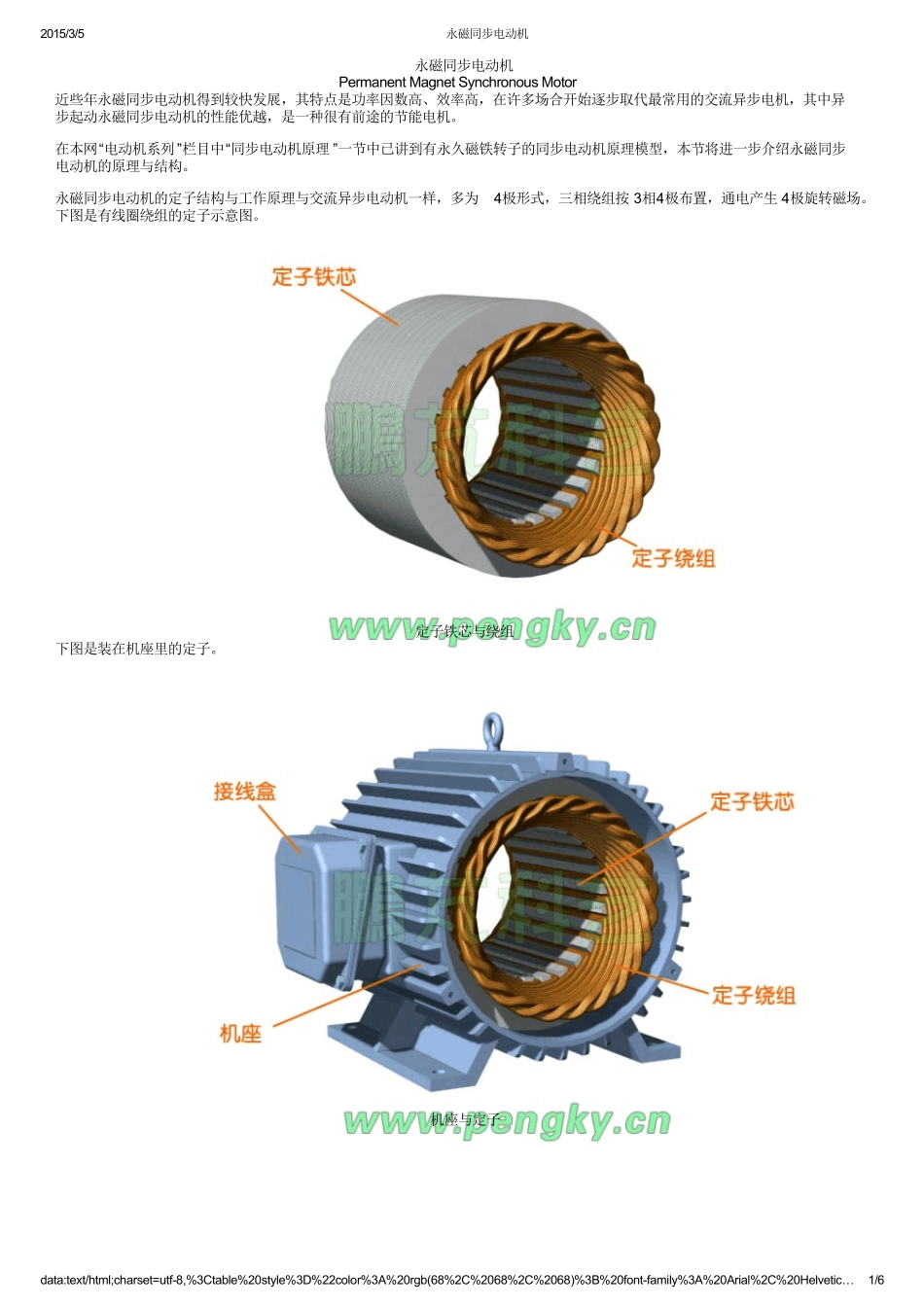

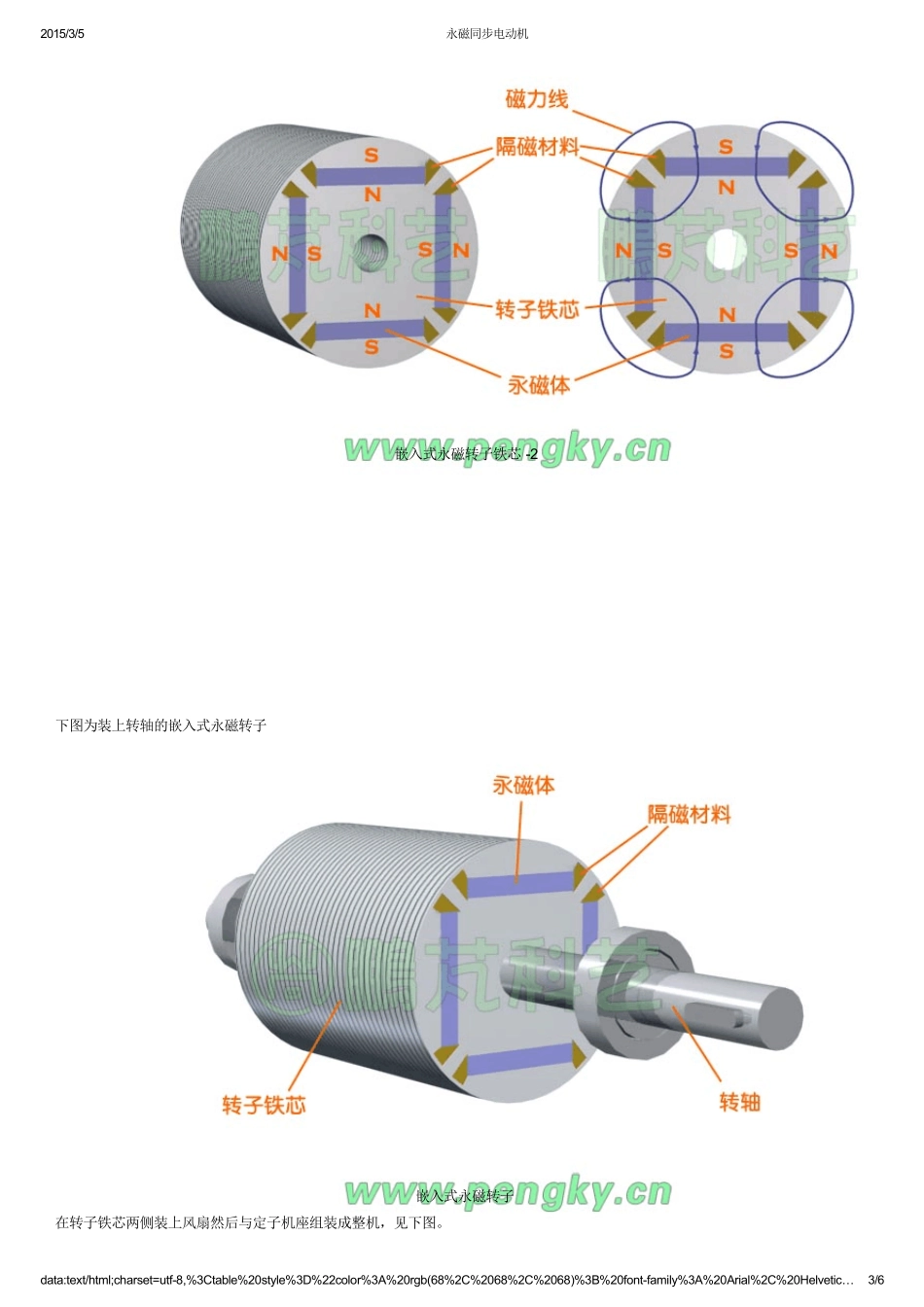

2015/3/5永磁同步电动机data:text/html;charset=utf­8,%3Ctable%20style%3D%22color%3A%20rgb(68%2C%2068%2C%2068)%3B%20font­family%3A%20Arial%2C%20Helvetic…1/6永磁同步电动机Permanent Magnet Synchronous Motor近些年永磁同步电动机得到较快发展，其特点是功率因数高、效率高，在许多场合开始逐步取代最常用的交流异步电机，其中异步起动永磁同步电动机的性能优越，是一种很有前途的节能电机。 在本网“电动机系列”栏目中“同步电动机原理 ”一节中已讲到有永久磁铁转子的同步电动机原理模型，本节将进一步介绍永磁同步电动机的原理与结构。永磁同步电动机的定子结构与工作原理与交流异步电动机一样，多为4极形式，三相绕组按 3相4极布置，通电产生 4极旋转磁场。下图是有线圈绕组的定子示意图。定子铁芯与绕组下图是装在机座里的定子。机座与定子2015/3/5永磁同步电动机data:text/html;charset=utf­8,%3Ctable%20style%3D%22color%3A%20rgb(68%2C%2068%2C%2068)%3B%20font­family%3A%20Arial%2C%20Helvetic…2/6永磁同步电动机与普通异步电动机的不同是转子结构，转子上安装有永磁体磁极，下左图就是一个安装有永磁体磁极的转子，永磁体磁极安装在转子铁芯圆周表面上，称为凸装式永磁转子。磁极的极性与磁通走向见下右图，这是一个4极转子。凸装式永磁转子根据磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，利用磁引力拉动转子旋转，于是永磁转子就会跟随定子产生的旋转磁场同步旋转。下左图是另一种安装有永磁体磁极的转子，永磁体磁极嵌装在转子铁芯表面，称为嵌入式永磁转子。磁极的极性与磁通走向见下右图，这也是一个4极转子。嵌入式永磁转子铁芯下左图也是一种嵌入式永磁转子，永磁体嵌装在转子铁芯内部，为防止永磁体磁通短路，在转子铁芯开有空槽或在槽内填充隔磁材料。磁极的极性与磁通走向见下右图，这也是一个4极转子。2015/3/5永磁同步电动机data:text/html;charset=utf­8,%3Ctable%20style%3D%22color%3A%20rgb(68%2C%2068%2C%2068)%3B%20font­family%3A%20Arial%2C%20Helvetic…3/6嵌入式永磁转子铁芯­2下图为装上转轴的嵌入式永磁转子嵌入式永磁转子在转子铁芯两侧装上风扇然后与定子机座组装成整机，见下图。2015/3/5永磁同步电动机data:text/html;charset=utf­8,%3Ctable%20style%3D%22color%3A%20rgb(68%2C%2068%2C%2068)%3B%20font­family%3A%20Arial%2C%20Helvetic…4/6永磁同步电动机剖面...
