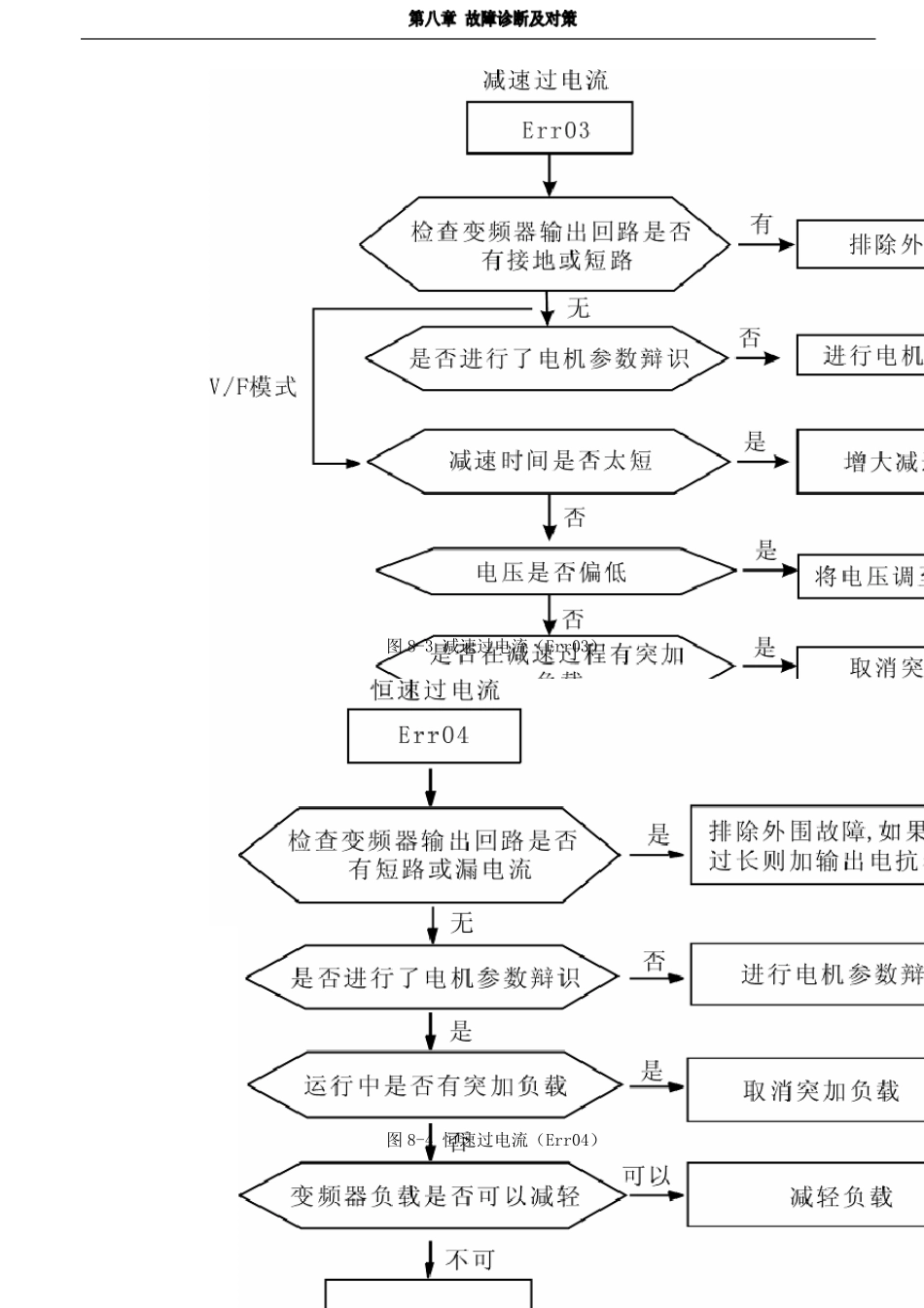

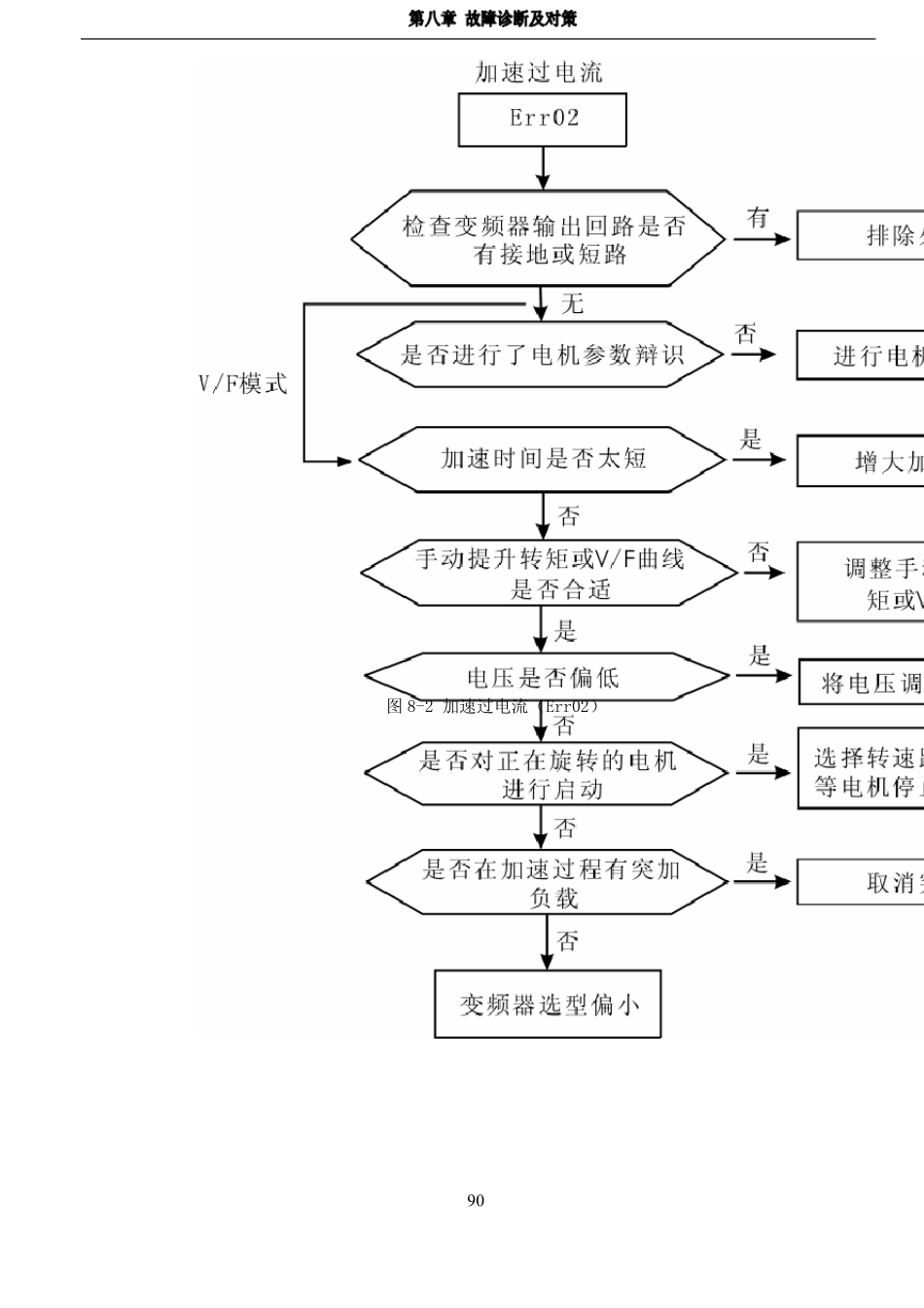

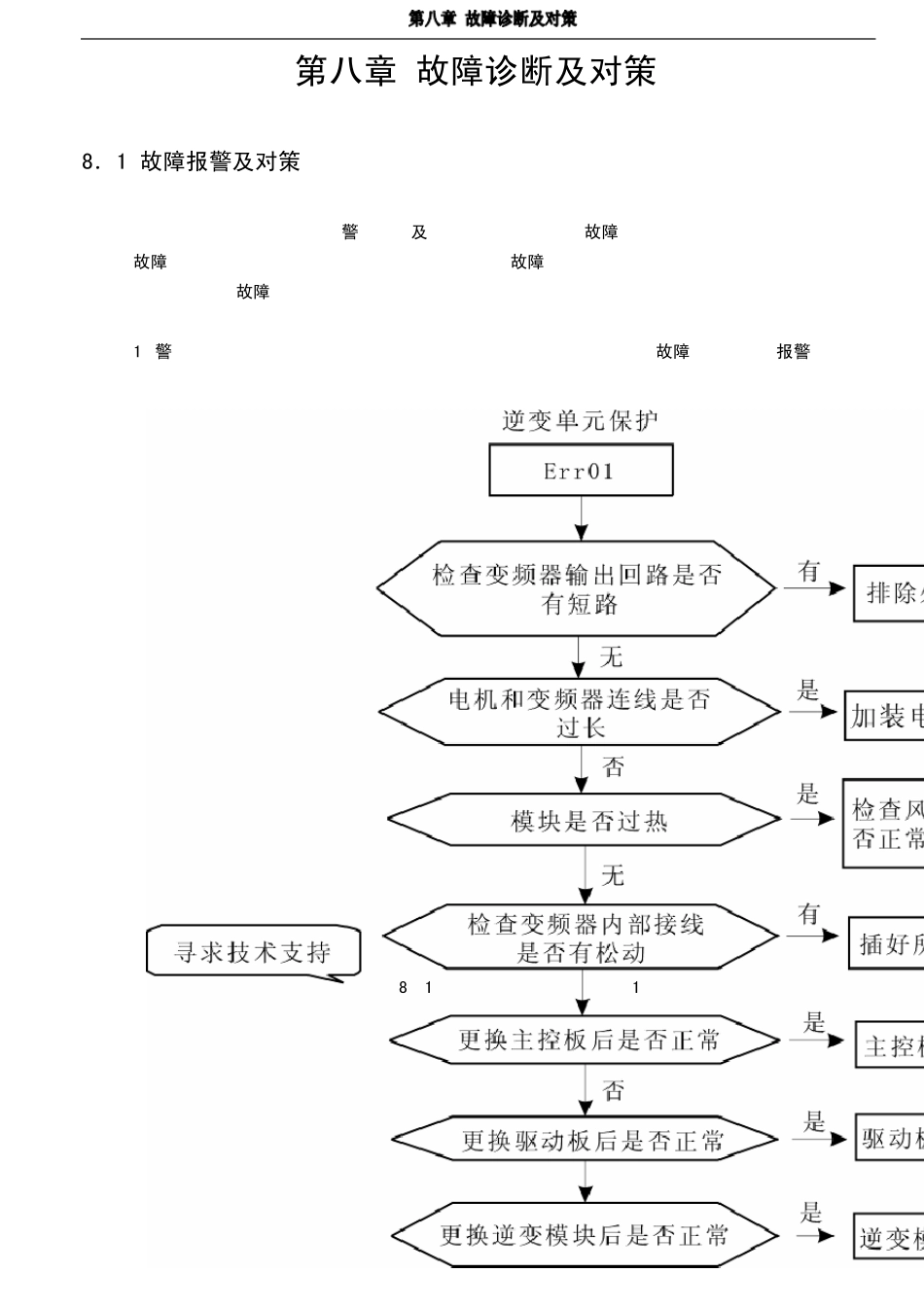

89第八章 故障诊断及对策 8．1 故障报警及对策 MD320变频器共有24项警示信息及保护功能，一旦异常故障发生，保护功能动作，变频器停止输出，变频器故障继电器接点动作，并在变频器显示面板上显示故障代码。用户在寻求服务之前，可以先按本节提示进行自查，分析故障原因，找出解决方法。如果属于虚线框内所述原因，请寻求服务，与您所购变频器的代理商或直接与我公司联系。 21项警示信息中 Err22为硬件过流或过压信号，大部分情况下硬件过压故障造成 Err22报警。 图 8-1 逆变单元保护（Err01） 90 图8-2 加速过电流（Err02） 91 图8-3 减速过电流（Err03） 图8-4 恒速过电流（Err04） 92 图8-5 加速过电压（Err05） 图8-6 减速过电压（Err06） 93 图8-7 恒速过电压（Err07） 图8-8 控制电源故障（Err08） 94 图8-9 欠电压故障（Err09） 图8-10 变频器/电机过载（Err10/Err11） 95 图8-11 输入侧缺相（Err12） 图8-12 输出侧缺相（Err13） 96 图8-13 模块过热（Err14） 图8-14 外部设备故障（Err15） 97 图8-15 通迅故障（Err16） 图8-16 电流检测故障（Err18） 98 图8-17 电机调谐故障（Err19） 图8-18 码盘故障（Err20） 图8-19 数据溢出（Err21） 9 9 图8-20 变频器硬件故障（Err22） 图8-21 对地短路故障（Err23） 1008．2 常见故障及其处理方法 变频器使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析： 序号 故障现象 可能原因 解决方法 1 上电无显示 1、 变频器输入电源没有。 2、 驱动板与控制板连接的8芯排线接触不良。 3、 变频器内部器件损坏。 1、 检查输入电源。 2、 重新拔插8芯排线。 3、 寻求厂家服务。 2 上电显示HC 1、 驱动板与控制板连接的4芯排线接触不良。 2、 变频器其他器件损坏。 1、 重新拔插4芯排线。 2、 寻求厂家服务。 3 上电显示“ERR23”报警 1、 电机或者输出线对地短路。 2、 变频器损坏。 1、 用摇表测量电机和输出线的绝缘。 2、 寻求厂家服务。 4 上电变频器显示正常，运行后显示“HC”并马上停机 风扇损坏或者堵转。 更换风扇。 5 频繁报ERR14（模块过热）故障 1、 载频设置太高。 2、 风扇损坏或者风道堵塞。 3、 变频器内部器件损坏（热电偶或其他） 1、 降低载频（F0-15）。 2、 更换风扇、清理风道。 3、 寻求厂家服务。 6 变频器运行后电机不转动。 1、...
