江苏中职触发器练习题VIP专享

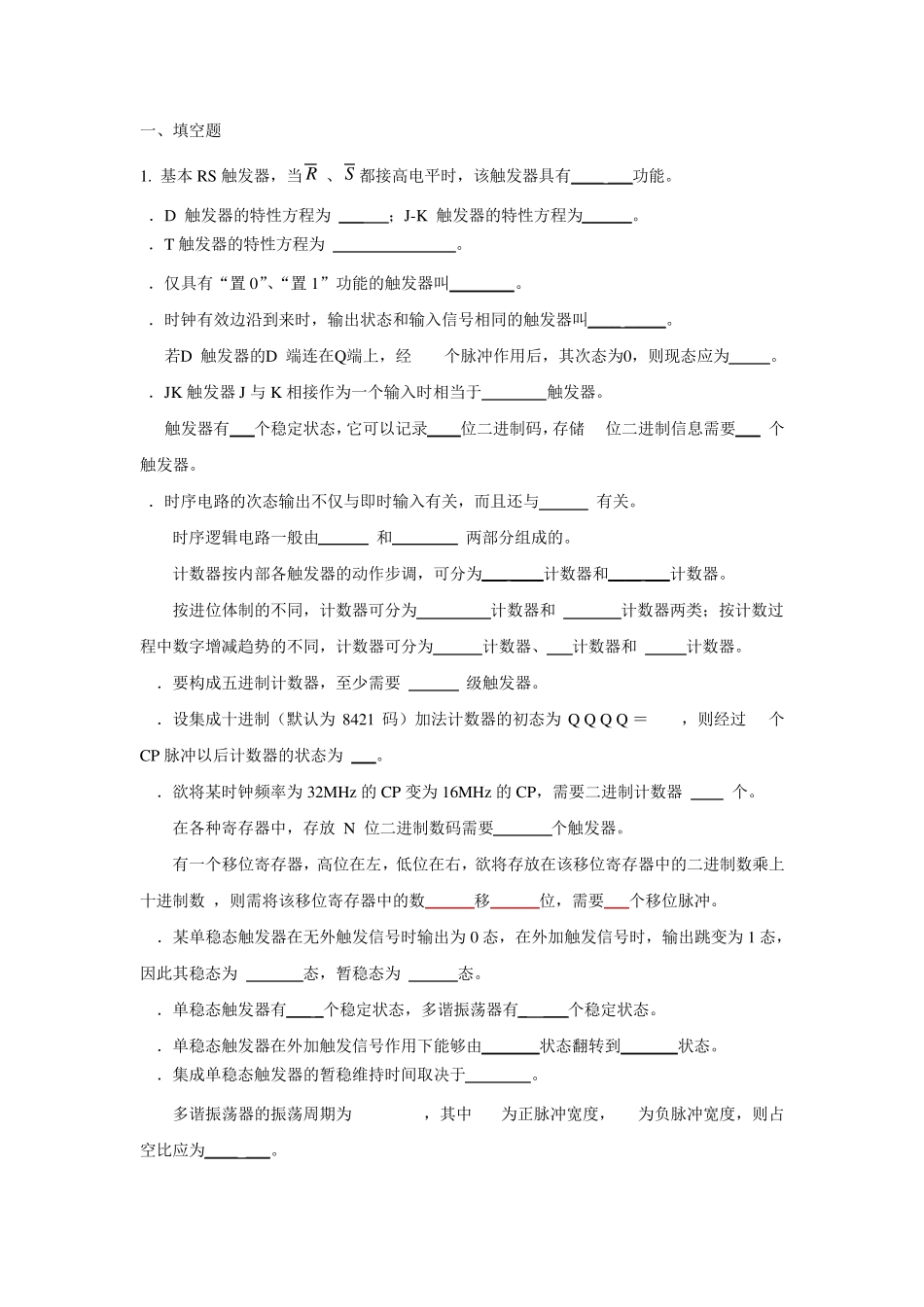

一、填空题 1. 基本RS 触发器，当R 、S 都接高电平时，该触发器具有____ ___功能。 2．D 触发器的特性方程为 ___ ；J-K 触发器的特性方程为______。 3．T 触发器的特性方程为 。 4．仅具有“置 0”、“置 1”功能的触发器叫 。 5．时钟有效边沿到来时，输出状态和输入信号相同的触发器叫____ _____。 6. 若D 触发器的D 端连在Q端上，经100 个脉冲作用后，其次态为0，则现态应为 。 7．JK 触发器J 与 K 相接作为一个输入时相当于 触发器。 8. 触发器有 个稳定状态，它可以记录 位二进制码，存储 8 位二进制信息需要 个触发器。 9．时序电路的次态输出不仅与即时输入有关，而且还与 有关。 10. 时序逻辑电路一般由 和 两部分组成的。 11. 计数器按内部各触发器的动作步调，可分为___ ____计数器和____ ___计数器。 12. 按进位体制的不同，计数器可分为 计数器和 计数器两类；按计数过程中数字增减趋势的不同，计数器可分为 计数器、 计数器和 计数器。 13．要构成五进制计数器，至少需要 级触发器。 14．设集成十进制（默认为8421 码）加法计数器的初态为Q4Q3Q2Q1＝1001，则经过 5个CP 脉冲以后计数器的状态为 。 15．欲将某时钟频率为32MHz 的CP 变为16MHz 的CP，需要二进制计数器 个。 16. 在各种寄存器中，存放 N 位二进制数码需要 个触发器。 17. 有一个移位寄存器，高位在左，低位在右，欲将存放在该移位寄存器中的二进制数乘上十进制数4，则需将该移位寄存器中的数 移 位，需要 个移位脉冲。 18．某单稳态触发器在无外触发信号时输出为0 态，在外加触发信号时，输出跳变为1 态，因此其稳态为 态，暂稳态为 态。 19．单稳态触发器有___ _个稳定状态，多谐振荡器有_ ___个稳定状态。 20．单稳态触发器在外加触发信号作用下能够由 状态翻转到 状态。 21．集成单稳态触发器的暂稳维持时间取决于 。 22. 多谐振荡器的振荡周期为T=tw1+tw2，其中 tw1为正脉冲宽度，tw2为负脉冲宽度，则占空比应为____ ___。 23．施密特触发器有____个阈值电压，分别称作 ___ _____ 和 ___ _____ 。 24． 触发器能将缓慢变化的非矩形脉冲变换成边沿陡峭的矩形脉冲。 25．施密特触发器常用于波形的 与 。 二、选择题 1. R-S型触发器不具有( )功能。 A. 保持 B. 翻转 C. 置 1 D. 置 0 2. 触发器的空翻现象是指（ ） A.一个时钟脉冲期间...
