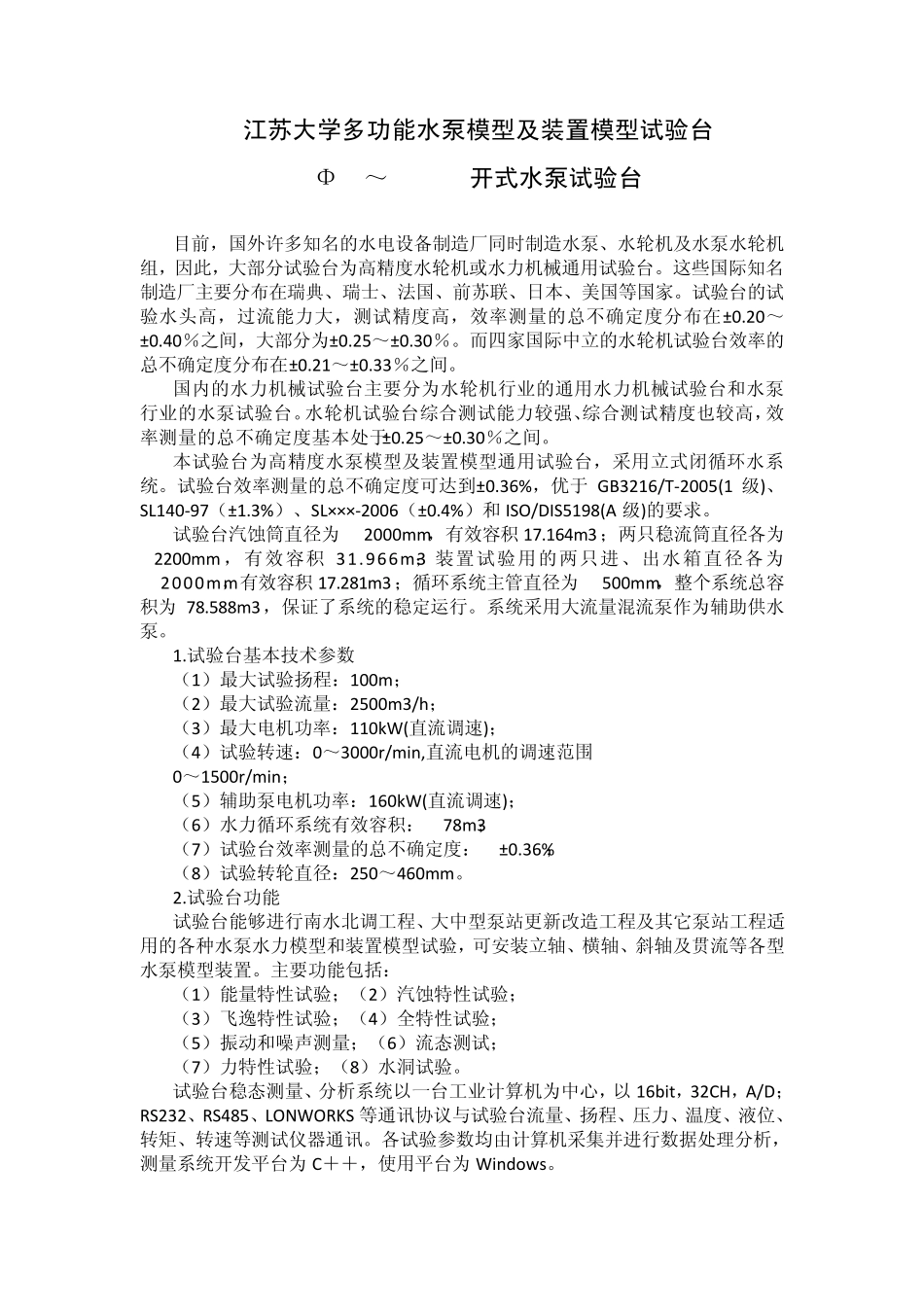

江苏大学多功能水泵模型及装置模型试验台VIP专享

江苏大学多功能水泵模型及装置模型试验台 Φ25～1000mm开式水泵试验台 目前，国外许多知名的水电设备制造厂同时制造水泵、水轮机及水泵水轮机组，因此，大部分试验台为高精度水轮机或水力机械通用试验台。这些国际知名制造厂主要分布在瑞典、瑞士、法国、前苏联、日本、美国等国家。试验台的试验水头高，过流能力大，测试精度高，效率测量的总不确定度分布在±0.20～±0.40％之间，大部分为±0.25～±0.30％。而四家国际中立的水轮机试验台效率的总不确定度分布在±0.21～±0.33％之间。 国内的水力机械试验台主要分为水轮机行业的通用水力机械试验台和水泵行业的水泵试验台。水轮机试验台综合测试能力较强、综合测试精度也较高，效率测量的总不确定度基本处于±0.25～±0.30％之间。 本试验台为高精度水泵模型及装置模型通用试验台，采用立式闭循环水系统。试验台效率测量的总不确定度可达到±0.36%，优于 GB3216/T-2005(1 级)、SL140-97（±1.3%）、SL×××-2006（±0.4%）和 ISO/DIS5198(A 级)的要求。 试验台汽蚀筒直径为 Φ2000mm，有效容积 17.164m3；两只稳流筒直径各为Φ2200mm ，有效容积 31.966m3；装置试验用的两只进、出水箱直径各为Φ2000mm，有效容积 17.281m3；循环系统主管直径为 Φ500mm，整个系统总容积为 78.588m3，保证了系统的稳定运行。系统采用大流量混流泵作为辅助供水泵。 1.试验台基本技术参数 （1）最大试验扬程：100m； （2）最大试验流量：2500m3/h； （3）最大电机功率：110kW(直流调速)； （4）试验转速：0～3000r/min,直流电机的调速范围 0～1500r/min； （5）辅助泵电机功率：160kW(直流调速)； （6）水力循环系统有效容积：≥78m3； （7）试验台效率测量的总不确定度：≤±0.36%； （8）试验转轮直径：250～460mm。 2.试验台功能 试验台能够进行南水北调工程、大中型泵站更新改造工程及其它泵站工程适用的各种水泵水力模型和装置模型试验，可安装立轴、横轴、斜轴及贯流等各型水泵模型装置。主要功能包括： （1）能量特性试验；（2）汽蚀特性试验； （3）飞逸特性试验；（4）全特性试验； （5）振动和噪声测量；（6）流态测试； （7）力特性试验；（8）水洞试验。 试验台稳态测量、分析系统以一台工业计算机为中心，以 16bit，32CH，A/D；RS232、RS485、LONWORKS 等通讯协议与试验台流量、扬程、压力、温度、液位、转矩、转速等测试仪器通讯。各试验参数均由计算机采集并进...
