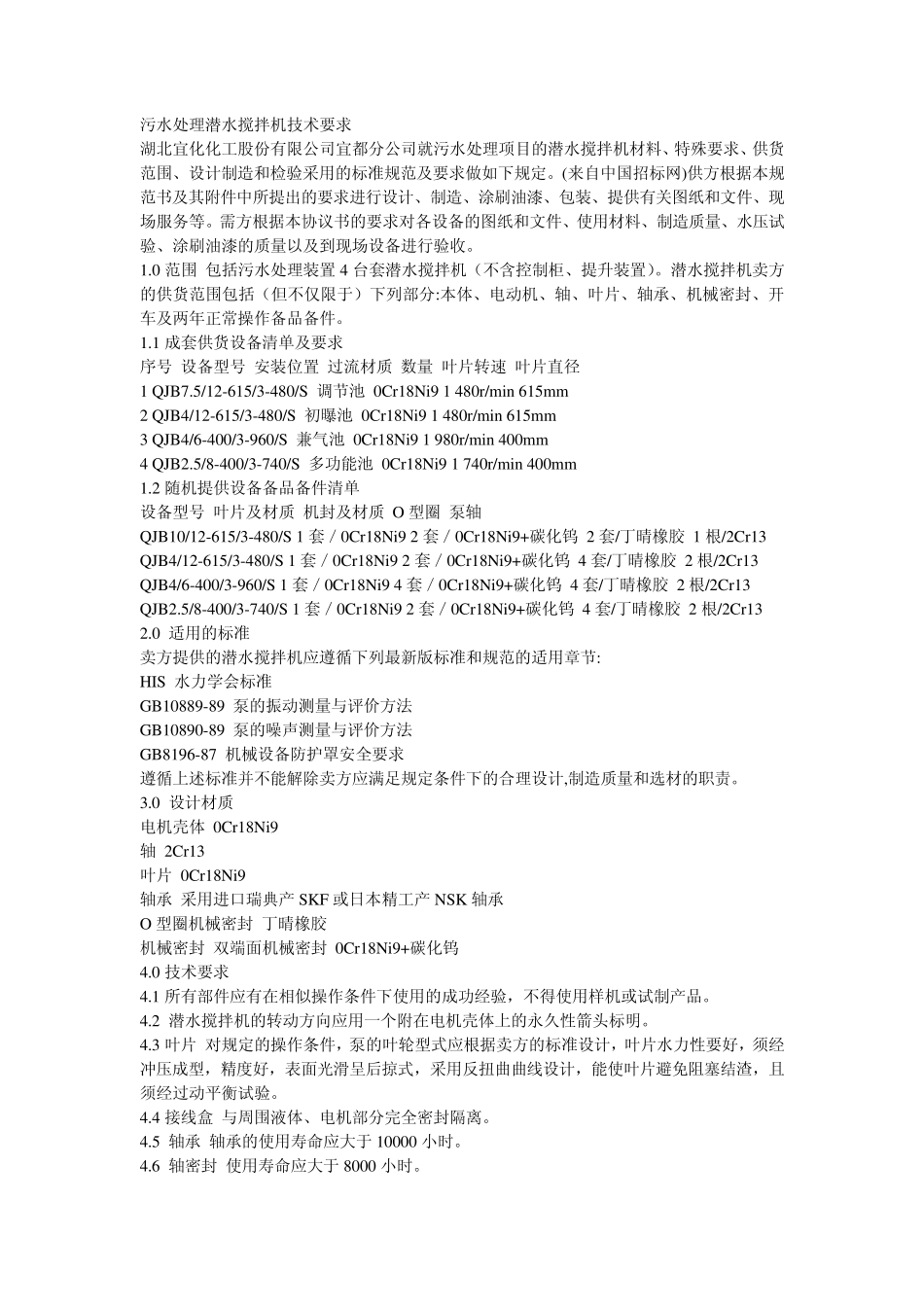

污水处理潜水搅拌机技术要求

污水处理潜水搅拌机技术要求 湖北宜化化工股份有限公司宜都分公司就污水处理项目的潜水搅拌机材料、特殊要求、供货范围、设计制造和检验采用的标准规范及要求做如下规定。(来自中国招标网)供方根据本规范书及其附件中所提出的要求进行设计、制造、涂刷油漆、包装、提供有关图纸和文件、现场服务等。需方根据本协议书的要求对各设备的图纸和文件、使用材料、制造质量、水压试验、涂刷油漆的质量以及到现场设备进行验收。 1.0 范围 包括污水处理装置 4 台套潜水搅拌机（不含控制柜、提升装置）。潜水搅拌机卖方的供货范围包括（但不仅限于）下列部分:本体、电动机、轴、叶片、轴承、机械密封、开车及两年正常操作备品备件。 1.1 成套供货设备清单及要求 序号 设备型号 安装位置 过流材质 数量 叶片转速 叶片直径 1 QJB7.5/12-615/3-480/S 调节池 0Cr18Ni9 1 480r/min 615mm 2 QJB4/12-615/3-480/S 初曝池 0Cr18Ni9 1 480r/min 615mm 3 QJB4/6-400/3-960/S 兼气池 0Cr18Ni9 1 980r/min 400mm 4 QJB2.5/8-400/3-740/S 多功能池 0Cr18Ni9 1 740r/min 400mm 1.2 随机提供设备备品备件清单 设备型号 叶片及材质 机封及材质 O 型圈 泵轴 QJB10/12-615/3-480/S 1 套／0Cr18Ni9 2 套／0Cr18Ni9+碳化钨 2 套/丁晴橡胶 1 根/2Cr13 QJB4/12-615/3-480/S 1 套／0Cr18Ni9 2 套／0Cr18Ni9+碳化钨 4 套/丁晴橡胶 2 根/2Cr13 QJB4/6-400/3-960/S 1 套／0Cr18Ni9 4 套／0Cr18Ni9+碳化钨 4 套/丁晴橡胶 2 根/2Cr13 QJB2.5/8-400/3-740/S 1 套／0Cr18Ni9 2 套／0Cr18Ni9+碳化钨 4 套/丁晴橡胶 2 根/2Cr13 2.0 适用的标准 卖方提供的潜水搅拌机应遵循下列最新版标准和规范的适用章节: HIS 水力学会标准 GB10889-89 泵的振动测量与评价方法 GB10890-89 泵的噪声测量与评价方法 GB8196-87 机械设备防护罩安全要求 遵循上述标准并不能解除卖方应满足规定条件下的合理设计,制造质量和选材的职责。 3.0 设计材质 电机壳体 0Cr18Ni9 轴 2Cr13 叶片 0Cr18Ni9 轴承 采用进口瑞典产 SKF 或日本精工产 NSK 轴承 O 型圈机械密封 丁晴橡胶 机械密封 双端面机械密封 0Cr18Ni9+碳化钨 4.0 技术要求 4.1 所有部件应有在相似操作条件下使用的成功经验，不得使用样机或试制产品。 4.2 潜水搅拌机的转动方向应用一个附在电机壳体上的永久性箭头标明。 4.3...
