污泥处理系统计算

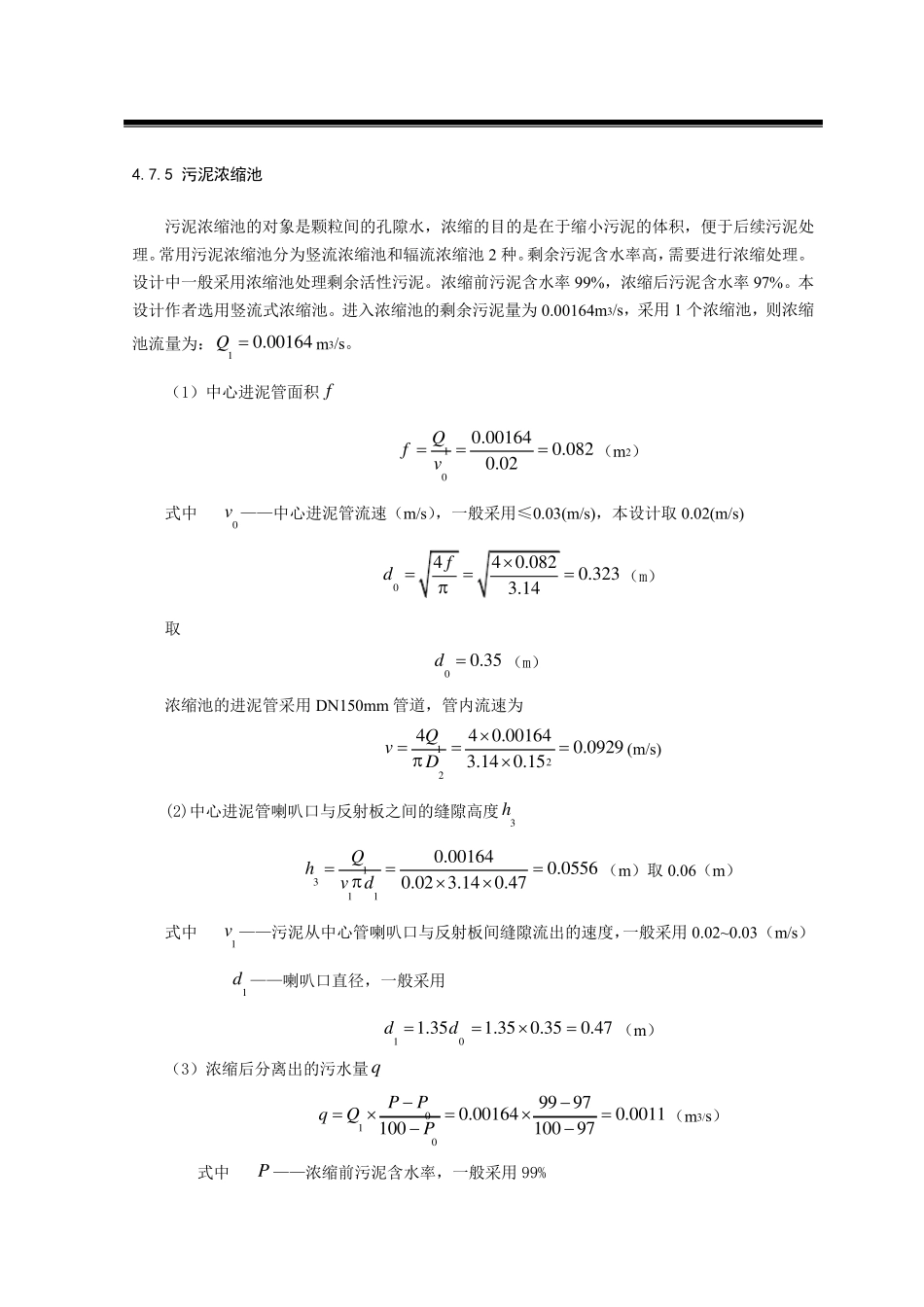

4.7.5 污泥浓缩池 污泥浓缩池的对象是颗粒间的孔隙水，浓缩的目的是在于缩小污泥的体积，便于后续污泥处理。常用污泥浓缩池分为竖流浓缩池和辐流浓缩池2 种。剩余污泥含水率高，需要进行浓缩处理。设计中一般采用浓缩池处理剩余活性污泥。浓缩前污泥含水率99%，浓缩后污泥含水率97%。本设计作者选用竖流式浓缩池。进入浓缩池的剩余污泥量为0.00164m3/s，采用1 个浓缩池，则浓缩池流量为：10 .0 0 1 6 4Q m3/s。 （1）中心进泥管面积f 100 .0 0 1 6 40 .0 8 20 .0 2Qfv（m2） 式中 0v ——中心进泥管流速（m/s），一般采用≤0.03(m/s)，本设计取 0.02(m/s) 0440 .0 8 20 .3 2 33 .1 4fd（m） 取 00 .3 5d （m） 浓缩池的进泥管采用DN150mm 管道，管内流速为 122440 .0 0 1 6 40 .0 9 2 93 .1 40 .1 5QvD(m/s) (2)中心进泥管喇叭口与反射板之间的缝隙高度3h 13110 .0 0 1 6 40 .0 5 5 60 .0 23 .1 40 .4 7Qhvd（m）取 0.06（m） 式中 1v ——污泥从中心管喇叭口与反射板间缝隙流出的速度，一般采用0.02~0.03 （m/s） 1d ——喇叭口直径，一般采用 101 .3 51 .3 50 .3 50 .4 7dd（m） （3）浓缩后分离出的污水量q 0109 99 70 .0 0 1 6 40 .0 0 1 11 0 01 0 09 7PPqQP（m3/s） 式中 P ——浓缩前污泥含水率，一般采用99% 0P ——浓缩后污泥含水率，一般采用97% （4）浓缩池水流部分面积F 0.0011220.00005qFv（m2） 式中 v ——污水在浓缩池内上升流速，一般0.00005 ~ 0.0001v （m/s），本设计中取0.00005（m/s） （5）浓缩池直径D 4()4 (220.082)5.30383.14FfD（m）设计中取5.4（m） （6）有效水深2h 20.00005 12 36002.16hv t（m） 式中 t ——浓缩时间，一般采用10~16（h），设计中取12（h） （7）浓缩后剩余污泥量1 'Q 11010010099'0.001640.0005510010097PQQP（m3/s）47.52（m3/d） (8)浓缩池污泥斗容积V 采用重力排泥方式，污泥斗设在浓缩池的底部，则污泥斗高5h 为 5()55(2.70.25)3.5026htgRrtg（m）取3.5(m) 式中  ——污泥斗倾角，圆型池体污泥斗倾角≥55°，本设计取55° R ——浓缩池半径， 2.72DR （m） r ——污泥斗底部半径，本...
