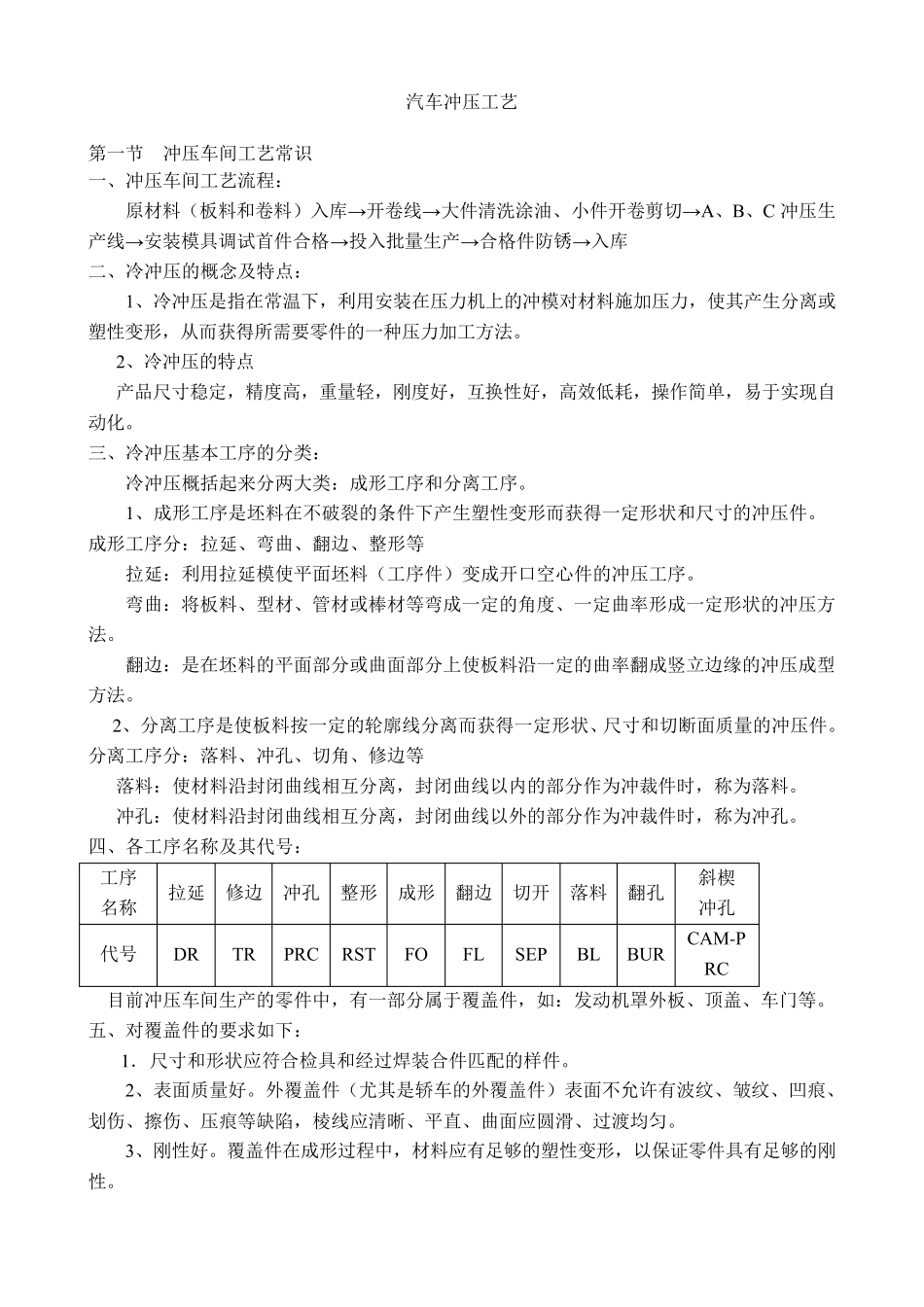

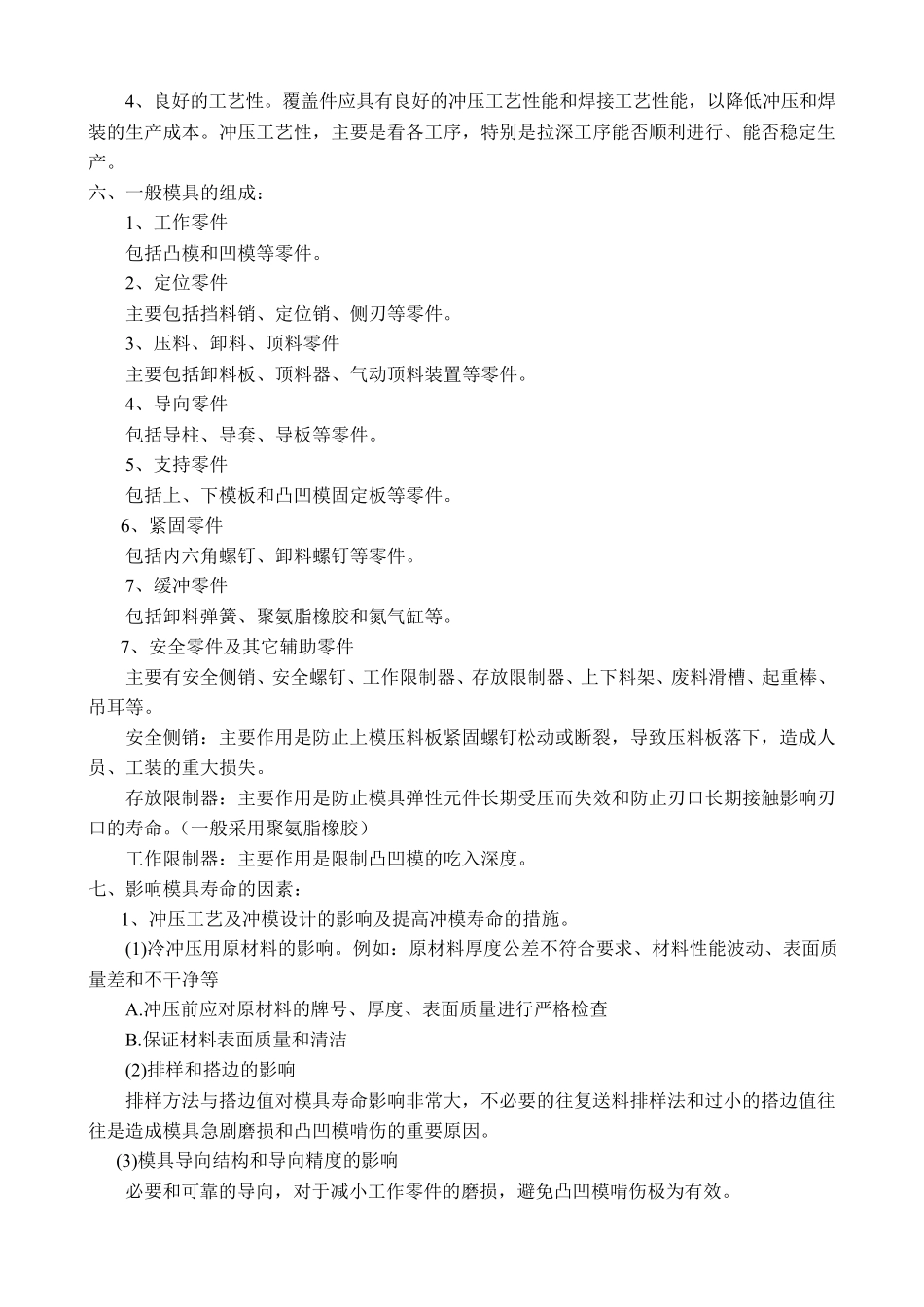

汽车冲压工艺 第一节 冲压车间工艺常识 一、冲压车间工艺流程： 原材料（板料和卷料）入库→ 开卷线→ 大件清洗涂油、小件开卷剪切→ A、B、C 冲压生产线→ 安装模具调试首件合格→ 投入批量生产→ 合格件防锈→ 入库 二、冷冲压的概念及特点： 1、冷冲压是指在常温下，利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要零件的一种压力加工方法。 2、冷冲压的特点 产品尺寸稳定，精度高，重量轻，刚度好，互换性好，高效低耗，操作简单，易于实现自动化。 三、冷冲压基本工序的分类： 冷冲压概括起来分两大类：成形工序和分离工序。 1、成形工序是坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件。 成形工序分：拉延、弯曲、翻边、整形等 拉延：利用拉延模使平面坯料（工序件）变成开口空心件的冲压工序。 弯曲：将板料、型材、管材或棒材等弯成一定的角度、一定曲率形成一定形状的冲压方法。 翻边：是在坯料的平面部分或曲面部分上使板料沿一定的曲率翻成竖立边缘的冲压成型方法。 2 、分离工序是使板料按一定的轮廓线分离而获得一定形状、尺寸和切断面质量的冲压件。 分离工序分：落料、冲孔、切角、修边等 落料：使材料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称为落料。 冲孔：使材料沿封闭曲线相互分离，封闭曲线以外的部分作为冲裁件时，称为冲孔。 四、各工序名称及其代号： 工序 名称 拉延 修边 冲孔 整形 成形 翻边 切开 落料 翻孔 斜楔 冲孔 代号 DR TR PRC RST FO FL SEP BL BUR CAM-PRC 目前冲压车间生产的零件中，有一部分属于覆盖件，如：发动机罩外板、顶盖、车门等。 五、对覆盖件的要求如下： 1 ． 尺寸和形状应符合检具和经过焊装合件匹配的样件。 2、表面质量好。外覆盖件（尤其是轿车的外覆盖件）表面不允许有波纹、皱纹、凹痕、划伤、擦伤、压痕等缺陷，棱线应清晰、平直、曲面应圆滑、过渡均匀。 3、刚性好。覆盖件在成形过程中，材料应有足够的塑性变形，以保证零件具有足够的刚性。 4、良好的工艺性。覆盖件应具有良好的冲压工艺性能和焊接工艺性能，以降低冲压和焊装的生产成本。冲压工艺性，主要是看各工序，特别是拉深工序能否顺利进行、能否稳定生产。 六、一般模具的组成： 1、工作零件 包括凸模和凹模等零件。 2、定位零件 主要包括挡料销、定位销、侧刃等零件。 3、压料、卸料、...
