汽车制造中的焊接工艺VIP专享

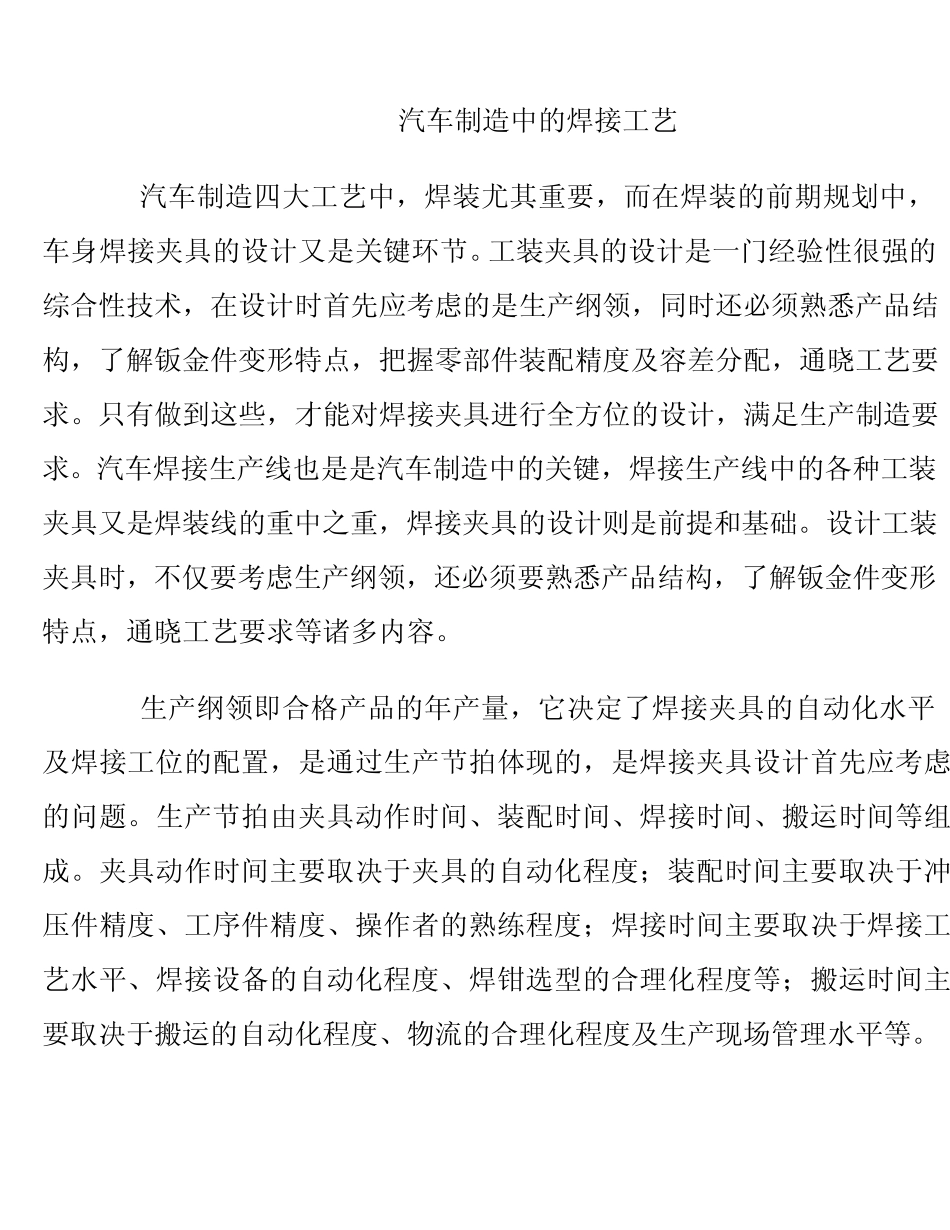

汽车制造中的焊接工艺 汽车制造四大工艺中，焊装尤其重要，而在焊装的前期规划中，车身焊接夹具的设计又是关键环节。工装夹具的设计是一门经验性很强的综合性技术，在设计时首先应考虑的是生产纲领，同时还必须熟悉产品结构，了解钣金件变形特点，把握零部件装配精度及容差分配，通晓工艺要求。只有做到这些，才能对焊接夹具进行全方位的设计，满足生产制造要求。汽车焊接生产线也是是汽车制造中的关键，焊接生产线中的各种工装夹具又是焊装线的重中之重，焊接夹具的设计则是前提和基础。设计工装夹具时，不仅要考虑生产纲领，还必须要熟悉产品结构，了解钣金件变形特点，通晓工艺要求等诸多内容。 生产纲领即合格产品的年产量，它决定了焊接夹具的自动化水平及焊接工位的配置，是通过生产节拍体现的，是焊接夹具设计首先应考虑的问题。生产节拍由夹具动作时间、装配时间、焊接时间、搬运时间等组成。夹具动作时间主要取决于夹具的自动化程度；装配时间主要取决于冲压件精度、工序件精度、操作者的熟练程度；焊接时间主要取决于焊接工艺水平、焊接设备的自动化程度、焊钳选型的合理化程度等；搬运时间主要取决于搬运的自动化程度、物流的合理化程度及生产现场管理水平等。只要把握以上几点，就能合理地解决焊接夹具的自动化水平与制造成本的矛盾。 汽车车身的结构特点与焊接的关系 汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为 0.8～1.2m m ，有的车型外覆盖件钣金厚度仅有 0.6m m 、0.7m m ，骨架件的钢板厚度多为 1.2～2.5m m ，也就是说它们大都为薄板件。对焊接夹具设计来说，应考虑如下特点： 1 . 刚性差、易变形 经过成型的薄板冲压件有一定的刚性，但与机械加工件相比，刚性要差得多，而且单个大型冲压件容易变形，只有焊接成车身壳体后，才具有较强的刚性。以轿车车身大侧围外板为例，一般材料厚度为 0.7～0.8m m ，绝大多数是 0.8m m ，拉延形成空腔后，刚性非常差，当和内板件焊接形成侧围焊接总成后才具有较强的刚性。 2 . 结构形状复杂 汽车车身都是由薄板冲压件装焊而成的空间壳体，为了造型美观，并使壳体具有一定的刚性，组成车身的零件通常是经过拉延成型的空间曲面体，结构形状较为复杂。特别是随着现代汽车技术的发展和消费者对汽车品质和外观时尚的要求越来越高，车身结构设计也越来越复杂。 3 . 以空间三维坐标标注尺寸 汽车车身产品图以空间三维坐标来标注尺寸。...
