汽车吊吊装计算VIP专享

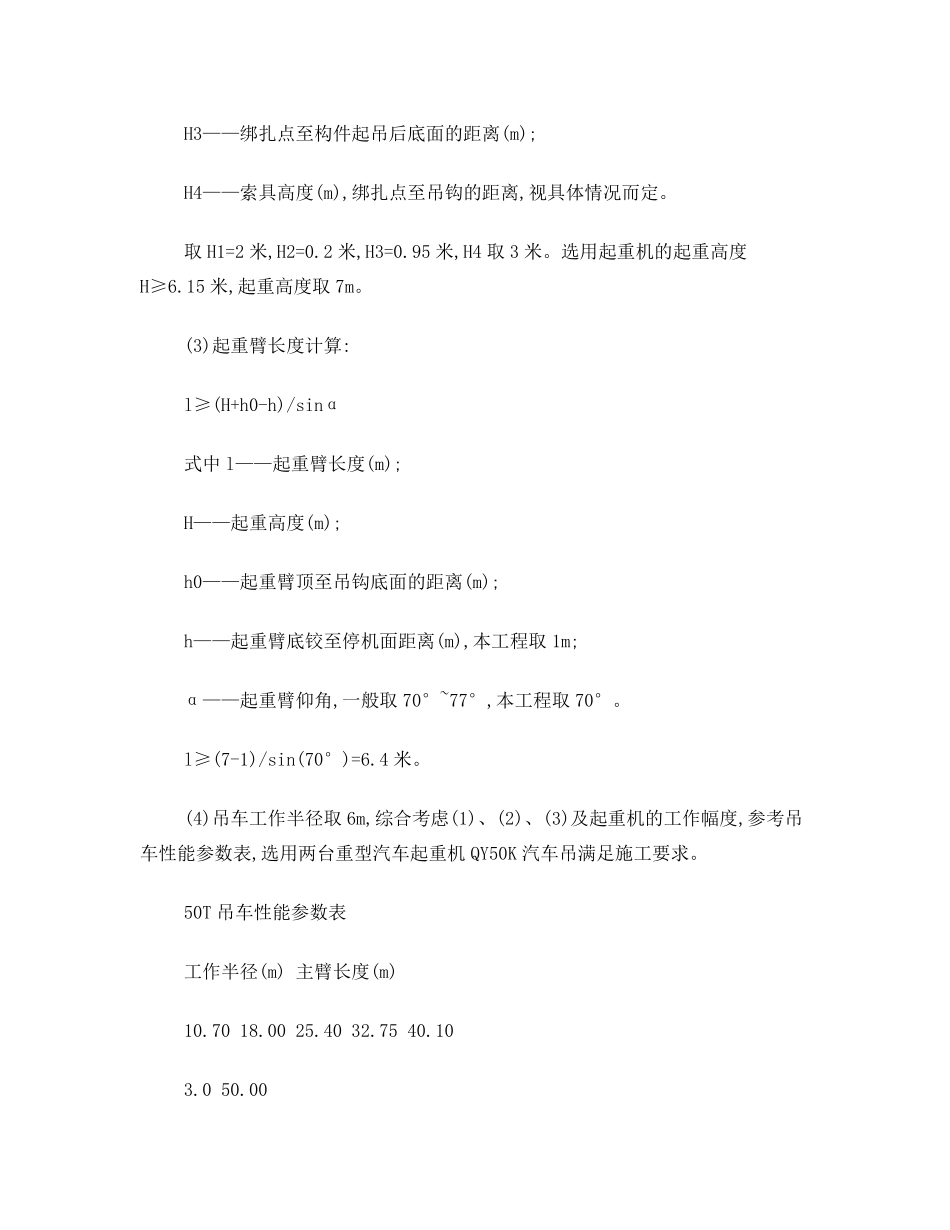

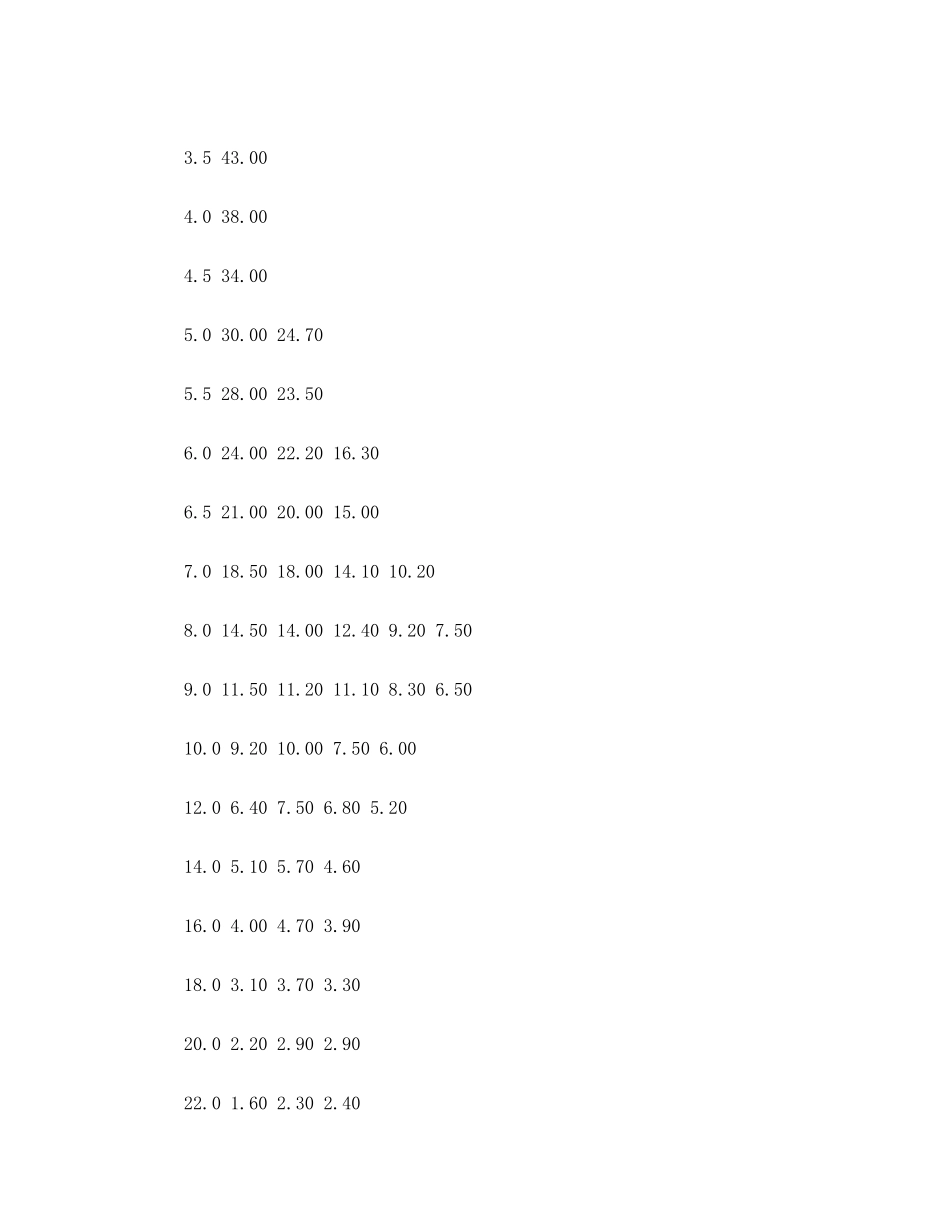

汽车吊吊装计算 一、机具选择 1、作业吊车 考虑18 座桥工程量较大,共144 榀空心板梁,而且安装地点较为分散,故拟选用汽车吊吊装施工。其中大部分桥跨间为既有村道,跨间为旱地,地质条件均较好,经处理后能满足汽车吊施工要求。由于18 座桥作业环境差别不大,吊装方法基本一致,综合考虑采用“双机抬吊”作业。 2、作业吊车的选择 以20m 梁为验算对象,20 米梁若能满足受力要求,那么13 米梁也能满足双机抬吊受力要求。 (1)本工程20m 梁采用双机抬吊机作业。 (Q 主+ Q 副)K≥Q1+Q2 取最重板自重37 吨,即Q1=37 吨,考虑索具重量Q2=2.0 吨,K 为起重机降低系数,取0.8。即:Q 主+ Q 副≥47.5 吨。 (2)起重高度计算 H≥H1+H2+H3+H4 式中H——起重机的起重高度(m),停机面至吊钩的距离; H1——安装支座表面高度(m),停机面至安装支座表面的距离; H2——安装间隙,视具体情况而定,一般取0.2~0.3m; H3——绑扎点至构件起吊后底面的距离(m); H4——索具高度(m),绑扎点至吊钩的距离,视具体情况而定。 取H1=2 米,H2=0.2 米,H3=0.95 米,H4 取3 米。选用起重机的起重高度H≥6.15 米,起重高度取7m。 (3)起重臂长度计算: l≥(H+h0-h)/sinα 式中l——起重臂长度(m); H——起重高度(m); h0——起重臂顶至吊钩底面的距离(m); h——起重臂底铰至停机面距离(m),本工程取1m; α——起重臂仰角,一般取70°~77°,本工程取70°。 l≥(7-1)/sin(70°)=6.4 米。 (4)吊车工作半径取6m,综合考虑(1)、(2)、(3)及起重机的工作幅度,参考吊车性能参数表,选用两台重型汽车起重机QY50K 汽车吊满足施工要求。 50T 吊车性能参数表 工作半径(m) 主臂长度(m) 10.70 18.00 25.40 32.75 40.10 3.0 50.00 3.5 43.00 4.0 38.00 4.5 34.00 5.0 30.00 24.70 5.5 28.00 23.50 6.0 24.00 22.20 16.30 6.5 21.00 20.00 15.00 7.0 18.50 18.00 14.10 10.20 8.0 14.50 14.00 12.40 9.20 7.50 9.0 11.50 11.20 11.10 8.30 6.50 10.0 9.20 10.00 7.50 6.00 12.0 6.40 7.50 6.80 5.20 14.0 5.10 5.70 4.60 16.0 4.00 4.70 3.90 18.0 3.10 3.70 3.30 20.0 2.20 2.90 2.90 22.0 1.60 2.30 2.40 24.0 1.80 2.00 26.0 1.40 1.50 28.0 1.20 30.0 0.90 3、索具、卡环等工具的选择 (1)、板梁重量计算 计算以20m 后张空心板梁边板为验算对象。 20 米边板的所用混凝土数...
