汽车电子和电气系统教案

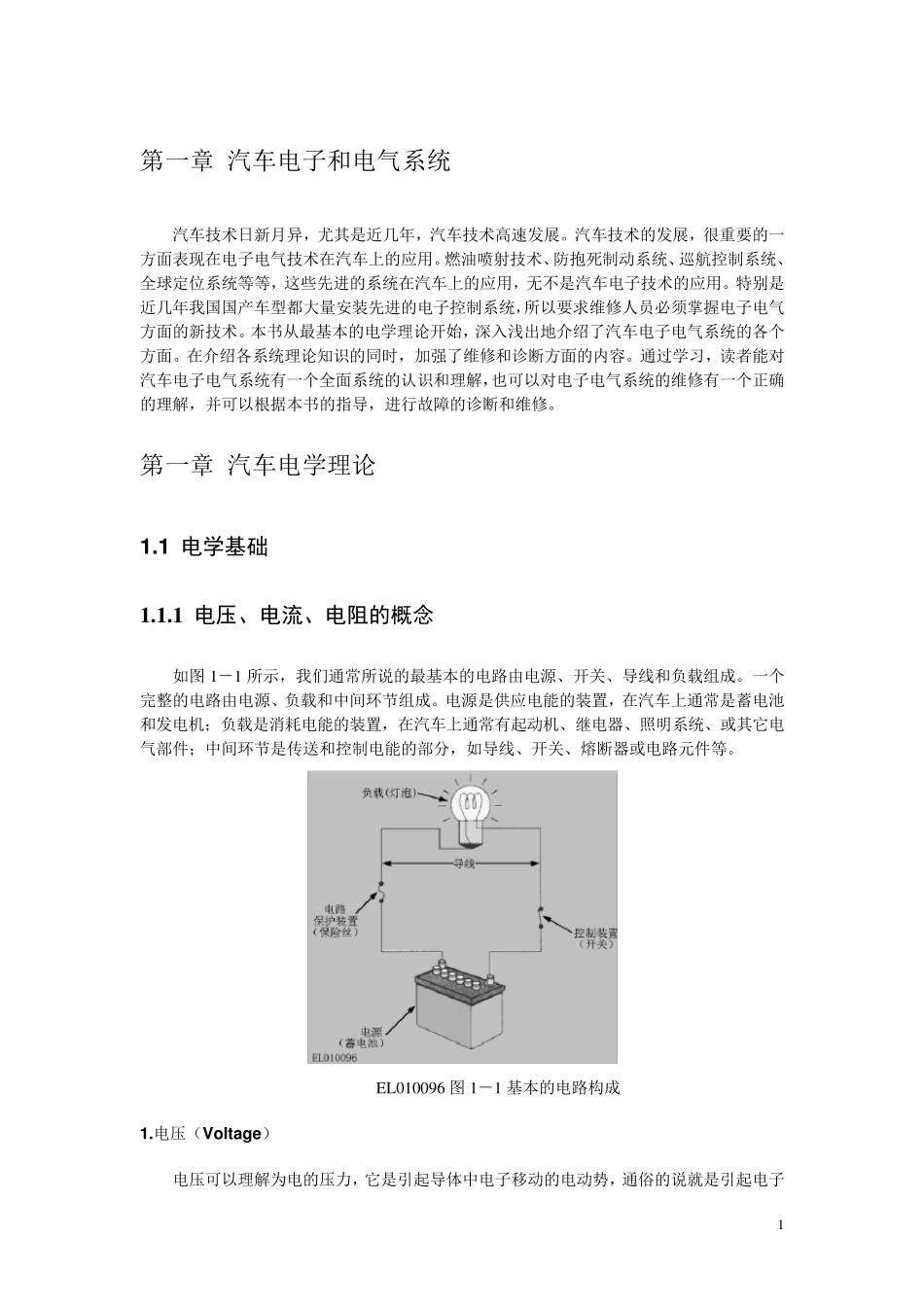

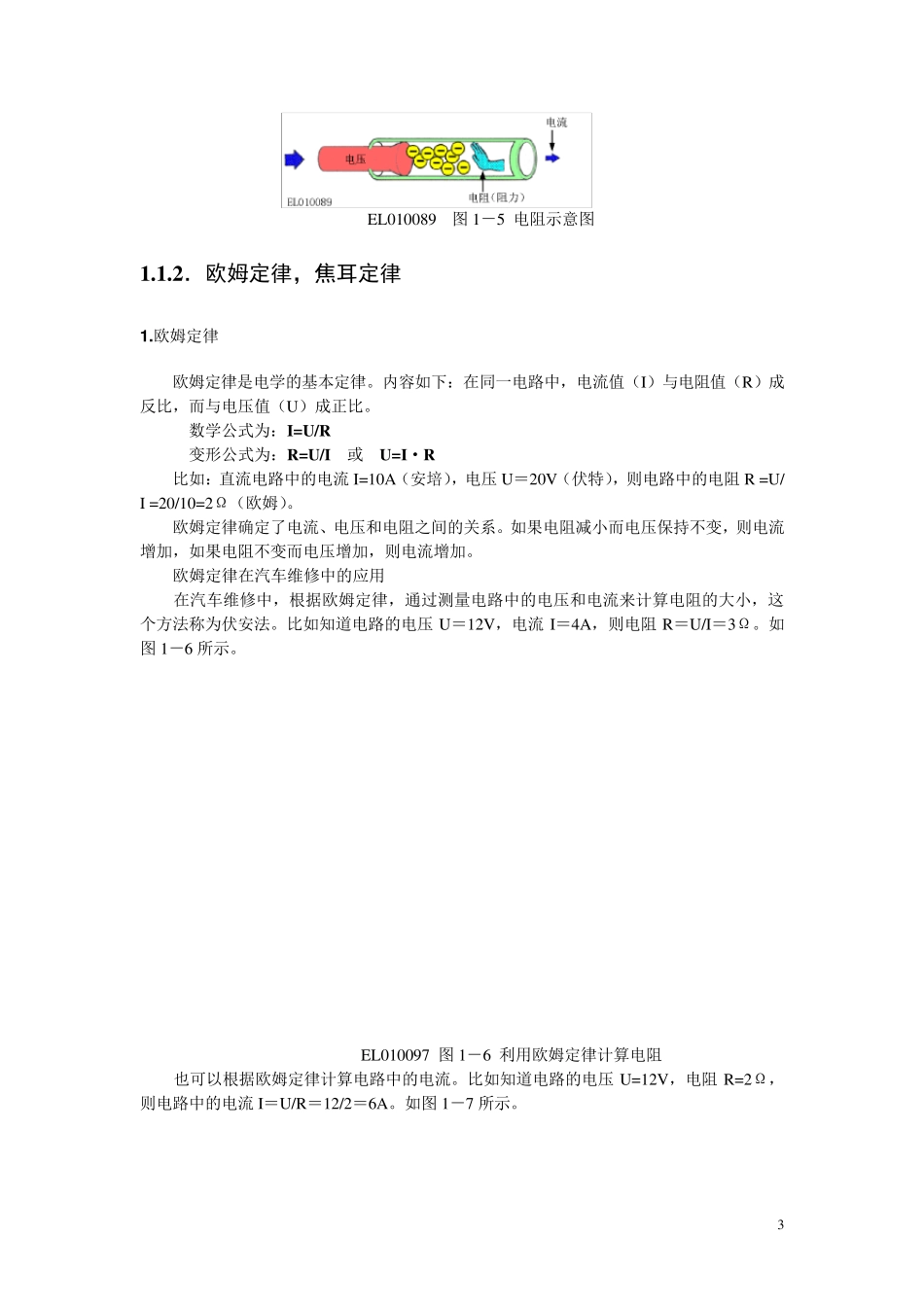

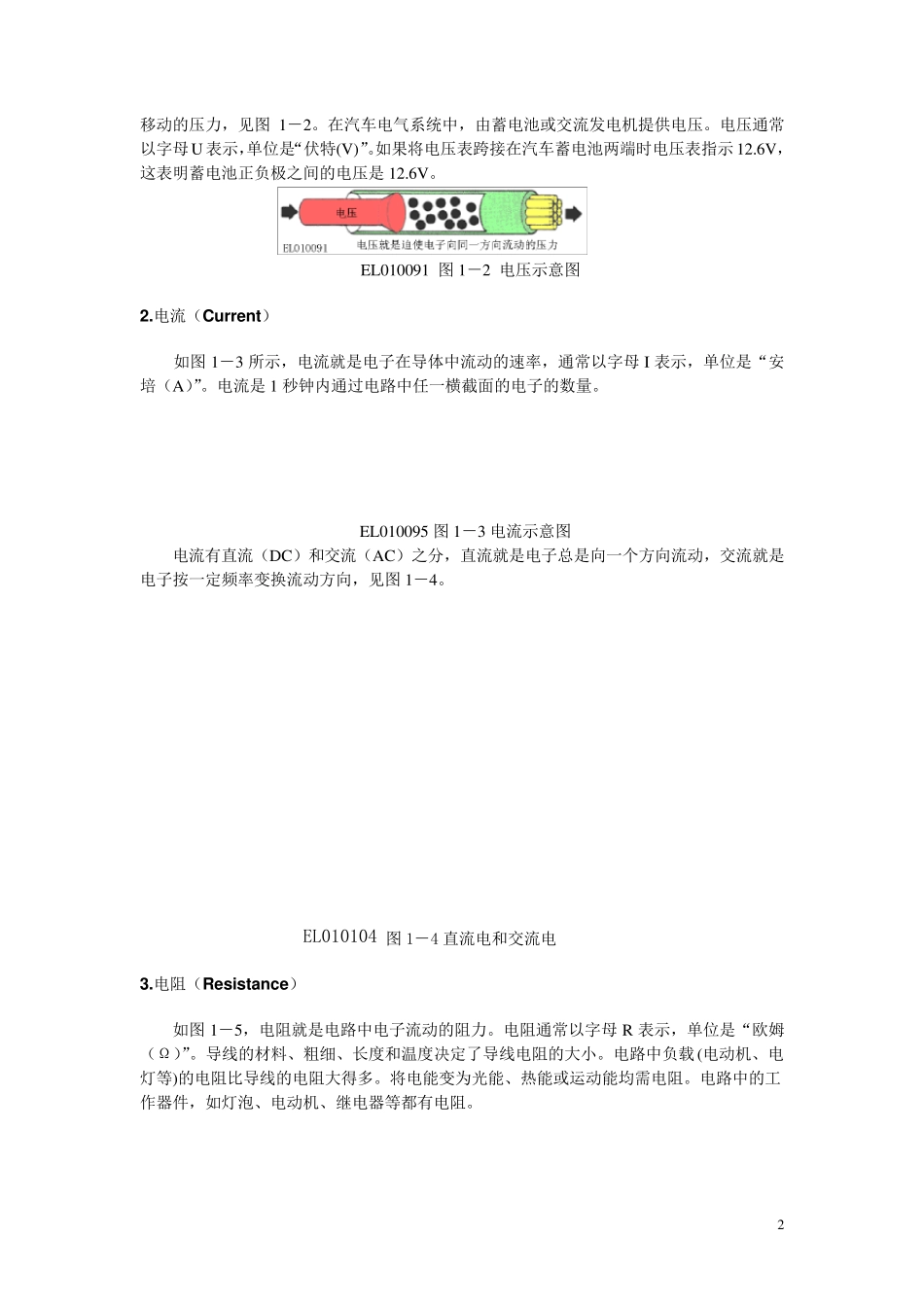

1 第一章 汽车电子和电气系统 汽车技术日新月异，尤其是近几年，汽车技术高速发展。汽车技术的发展，很重要的一方面表现在电子电气技术在汽车上的应用。燃油喷射技术、防抱死制动系统、巡航控制系统、全球定位系统等等，这些先进的系统在汽车上的应用，无不是汽车电子技术的应用。特别是近几年我国国产车型都大量安装先进的电子控制系统，所以要求维修人员必须掌握电子电气方面的新技术。本书从最基本的电学理论开始，深入浅出地介绍了汽车电子电气系统的各个方面。在介绍各系统理论知识的同时，加强了维修和诊断方面的内容。通过学习，读者能对汽车电子电气系统有一个全面系统的认识和理解，也可以对电子电气系统的维修有一个正确的理解，并可以根据本书的指导，进行故障的诊断和维修。 第一章 汽车电学理论 1.1 电学基础 1 .1 .1 电压、电流、电阻的概念 如图 1－1 所示，我们通常所说的最基本的电路由电源、开关、导线和负载组成。一个完整的电路由电源、负载和中间环节组成。电源是供应电能的装置，在汽车上通常是蓄电池和发电机；负载是消耗电能的装置，在汽车上通常有起动机、继电器、照明系统、或其它电气部件；中间环节是传送和控制电能的部分，如导线、开关、熔断器或电路元件等。 EL010096 图 1－1 基本的电路构成 1.电压（Voltage） 电压可以理解为电的压力，它是引起导体中电子移动的电动势，通俗的说就是引起电子 2 移动的压力，见图1－2。在汽车电气系统中，由蓄电池或交流发电机提供电压。电压通常以字母U 表示，单位是“伏特(V)”。如果将电压表跨接在汽车蓄电池两端时电压表指示12.6V，这表明蓄电池正负极之间的电压是12.6V。 EL010091 图1－2 电压示意图 2.电流（Cu rrent） 如图1－3 所示，电流就是电子在导体中流动的速率，通常以字母I 表示，单位是“安培（A）”。电流是1 秒钟内通过电路中任一横截面的电子的数量。 EL010095 图1－3 电流示意图 电流有直流（DC）和交流（AC）之分，直流就是电子总是向一个方向流动，交流就是电子按一定频率变换流动方向，见图1－4。 EL010104 图1－4 直流电和交流电 3.电阻（Resistance） 如图1－5，电阻就是电路中电子流动的阻力。电阻通常以字母R 表示，单位是“欧姆（Ω）”。导线的材料、粗细、长度和温度决定了导线电阻的大小。电路中负载 (电动机、电灯等)的电阻比导线的电阻大得多。将电能变为光能、热能或运动能均需电阻。电路中的工作...
