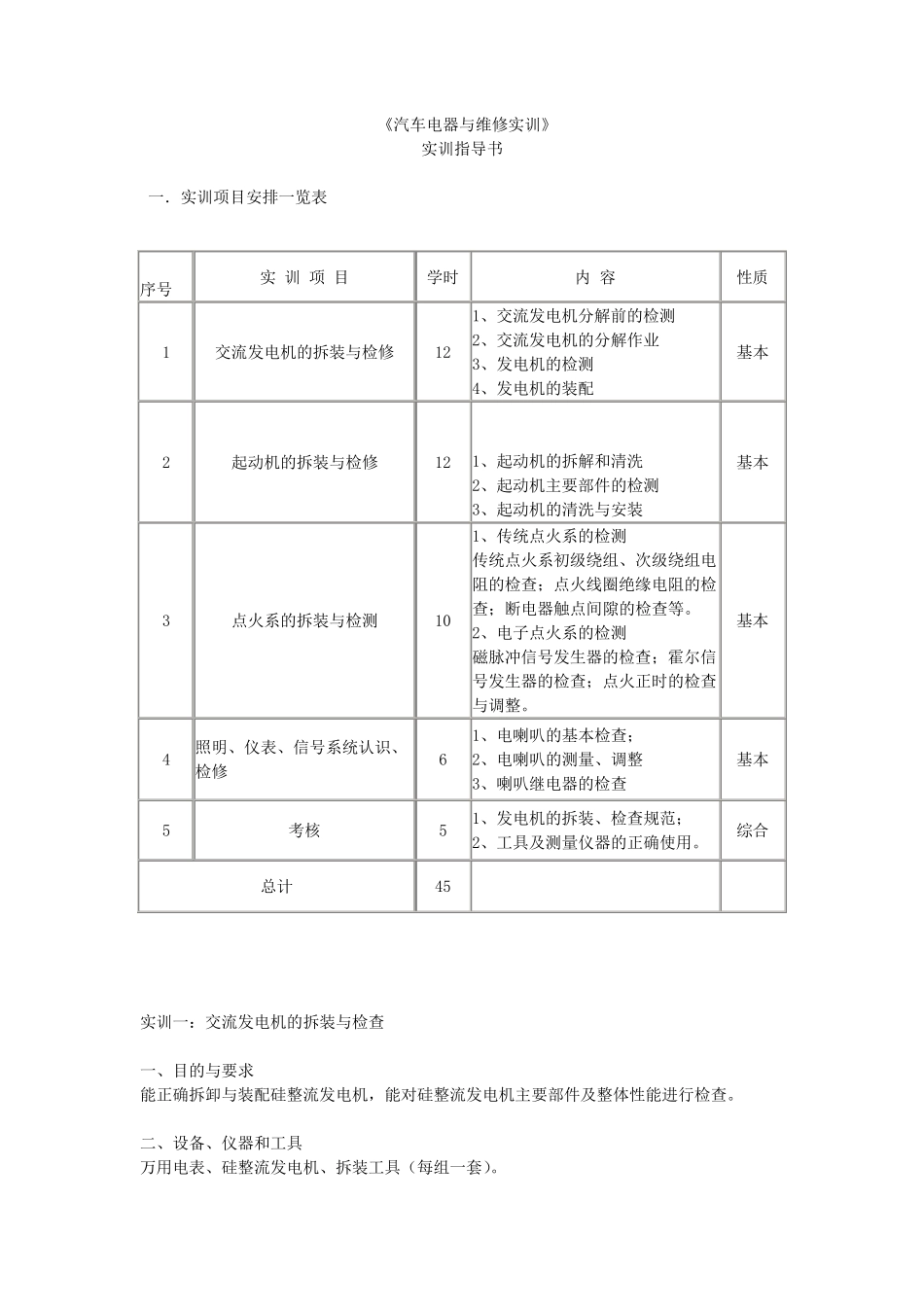

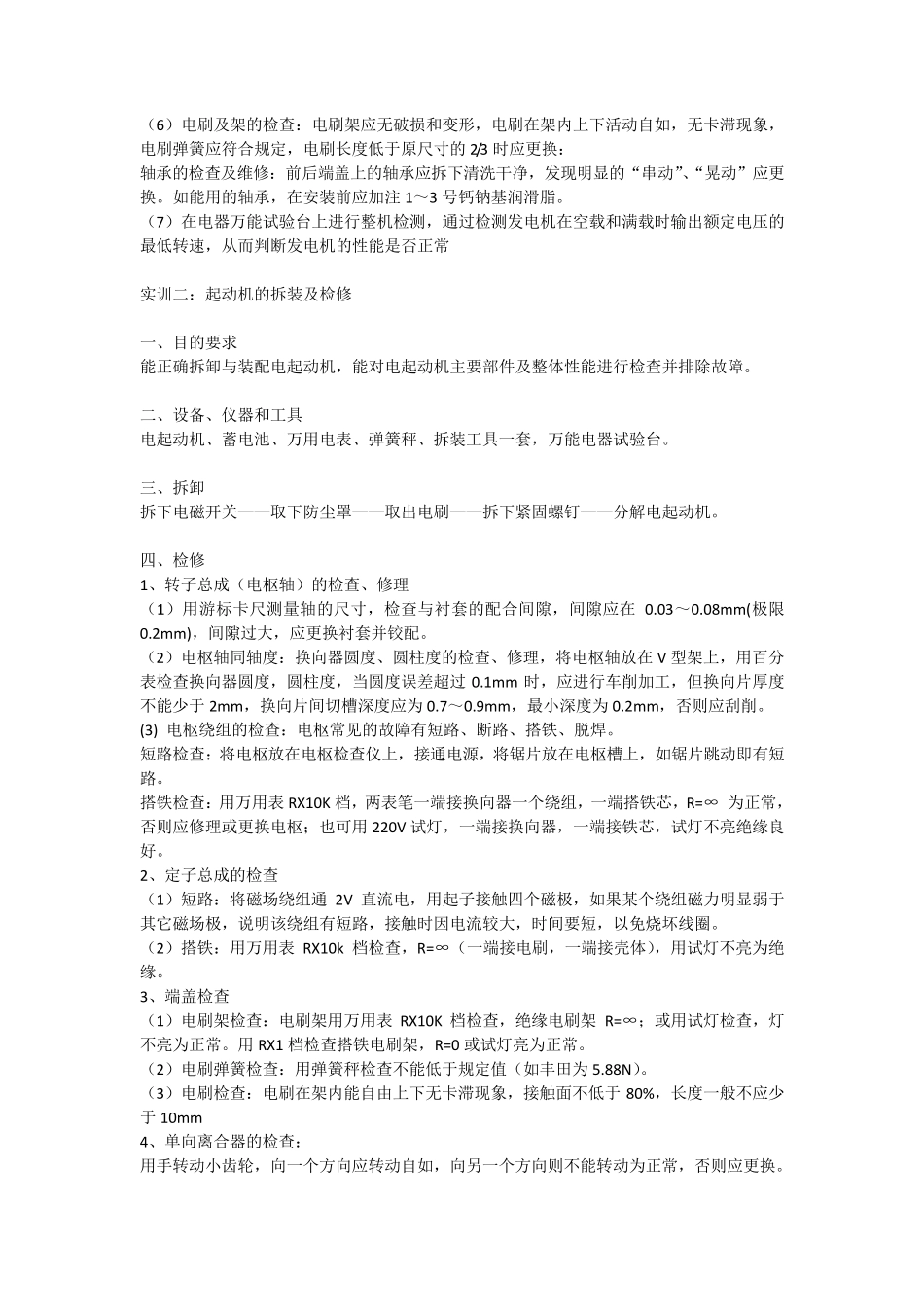

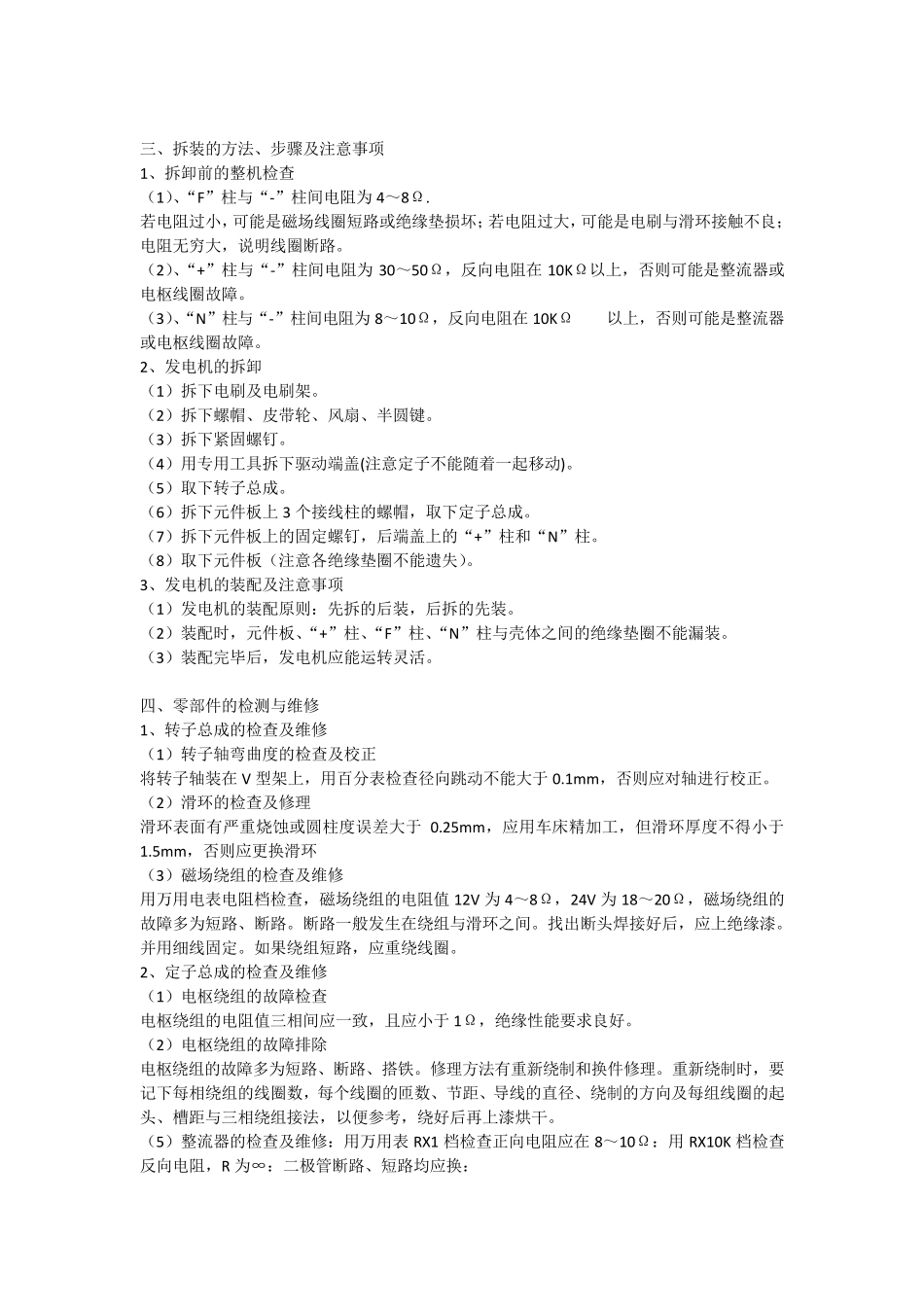

《汽车电器与维修实训》 实训指导书 一．实训项目安排一览表 实训一：交流发电机的拆装与检查 一、目的与要求 能正确拆卸与装配硅整流发电机，能对硅整流发电机主要部件及整体性能进行检查。 二、设备、仪器和工具 万用电表、硅整流发电机、拆装工具（每组一套）。 序号 实 训 项 目 学时 内 容 性质 1 交流发电机的拆装与检修 12 1、交流发电机分解前的检测 2、交流发电机的分解作业 3、发电机的检测 4、发电机的装配 基本 2 起动机的拆装与检修 12 1、起动机的拆解和清洗 2、起动机主要部件的检测 3、起动机的清洗与安装 基本 3 点火系的拆装与检测 10 1、传统点火系的检测 传统点火系初级绕组、次级绕组电阻的检查；点火线圈绝缘电阻的检查；断电器触点间隙的检查等。 2、电子点火系的检测 磁脉冲信号发生器的检查；霍尔信号发生器的检查；点火正时的检查与调整。 基本 4 照明、仪表、信号系统认识、检修 6 1、电喇叭的基本检查； 2、电喇叭的测量、调整 3、喇叭继电器的检查 基本 5 考核 5 1、发电机的拆装、检查规范； 2、工具及测量仪器的正确使用。 综合 总计 45 三、拆装的方法、步骤及注意事项 1、拆卸前的整机检查 （1）、“F”柱与“-”柱间电阻为4～8Ω. 若电阻过小，可能是磁场线圈短路或绝缘垫损坏；若电阻过大，可能是电刷与滑环接触不良；电阻无穷大，说明线圈断路。 （2）、“+”柱与“-”柱间电阻为30～50Ω，反向电阻在 10KΩ以上，否则可能是整流器或电枢线圈故障。 （3）、“N”柱与“-”柱间电阻为8～10Ω，反向电阻在 10KΩ 以上，否则可能是整流器或电枢线圈故障。 2、发电机的拆卸 （1）拆下电刷及电刷架。 （2）拆下螺帽、皮带轮、风扇、半圆键。 （3）拆下紧固螺钉。 （4）用专用工具拆下驱动端盖(注意定子不能随着一起移动)。 （5）取下转子总成。 （6）拆下元件板上 3 个接线柱的螺帽，取下定子总成。 （7）拆下元件板上的固定螺钉，后端盖上的“+”柱和“N”柱。 （8）取下元件板（注意各绝缘垫圈不能遗失）。 3、发电机的装配及注意事项 （1）发电机的装配原则：先拆的后装，后拆的先装。 （2）装配时，元件板、“+”柱、“F”柱、“N”柱与壳体之间的绝缘垫圈不能漏装。 （3）装配完毕后，发电机应能运转灵活。 四、零部件的检测与维修 1、转子总成的检查及维修 （1）转子轴弯曲度的检查及校正 将转子轴装在 V 型架上，用百...
