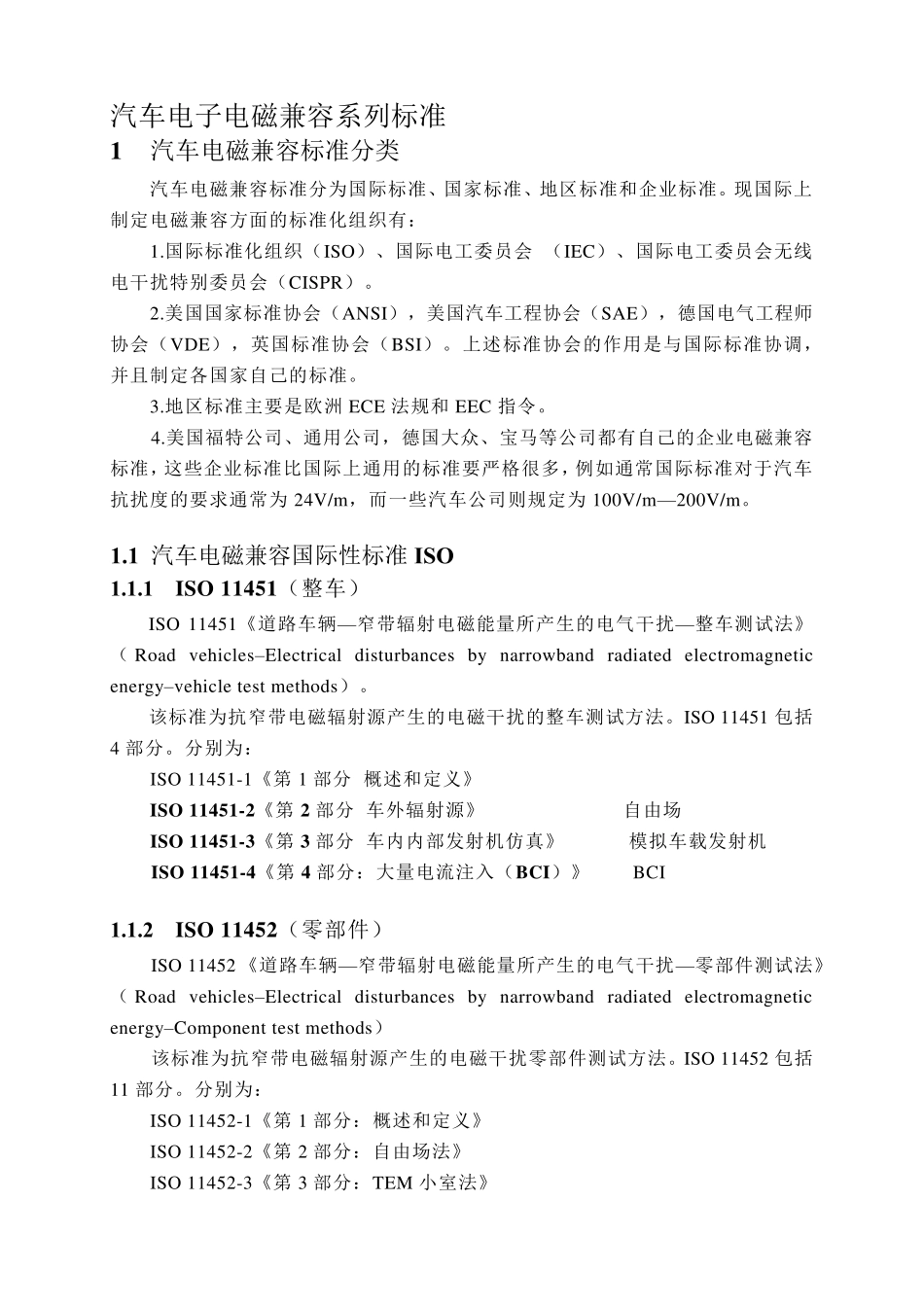

汽车电子电磁兼容系列标准 1 汽车电磁兼容标准分类 汽车电磁兼容标准分为国际标准、国家标准、地区标准和企业标准。现国际上制定电磁兼容方面的标准化组织有： 1.国际标准化组织（ISO）、国际电工委员会 （IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。 2.美国国家标准协会（ANSI），美国汽车工程协会（SAE），德国电气工程师协会（VDE），英国标准协会（BSI）。上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。 3.地区标准主要是欧洲 ECE 法规和 EEC 指令。 4.美国福特公司、通用公司，德国大众、宝马等公司都有自己的企业电磁兼容标准，这些企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。 1.1 汽车电磁兼容国际性标准ISO 1.1.1 ISO 11451（整车） ISO 11451《道路车辆—窄带辐射电磁能量所产生的电气干扰—整车测试法》（ Road vehicles–Electrical disturbances by narrowband radiated electromagnetic energy–vehicle test methods）。 该标准为抗窄带电磁辐射源产生的电磁干扰的整车测试方法。ISO 11451 包括4 部分。分别为： ISO 11451-1《第 1 部分 概述和定义》 ISO 11451-2《第 2 部分 车外辐射源》 自由场 ISO 11451-3《第 3 部分 车内内部发射机仿真》 模拟车载发射机 ISO 11451-4《第 4 部分：大量电流注入（BCI）》 BCI 1.1.2 ISO 11452（零部件） ISO 11452 《道路车辆—窄带辐射电磁能量所产生的电气干扰—零部件测试法》（ Road vehicles–Electrical disturbances by narrowband radiated electromagnetic energy–Component test methods） 该标准为抗窄带电磁辐射源产生的电磁干扰零部件测试方法。ISO 11452 包括11 部分。分别为： ISO 11452-1《第 1 部分：概述和定义》 ISO 11452-2《第 2 部分：自由场法》 ISO 11452-3《第 3 部分：TEM 小室法》 ISO 11452-4《第4 部分：BCI 法》 ISO 11452-5《第5 部分：带状线法》 ISO 11452-6《第6 部分：平行板法》 ISO 11452-7《第7 部分：射频电源注入》 ISO 11452-8《第8 部分：磁场抗扰度》 ISO 11452-9《第9 部分 ：便携式发射机》 ISO 11452-10《第10 部分：传导抗扰度》 ISO 11452-11《第11 部分：混响室法》 1.1.3 ISO 7637（瞬态传导...
