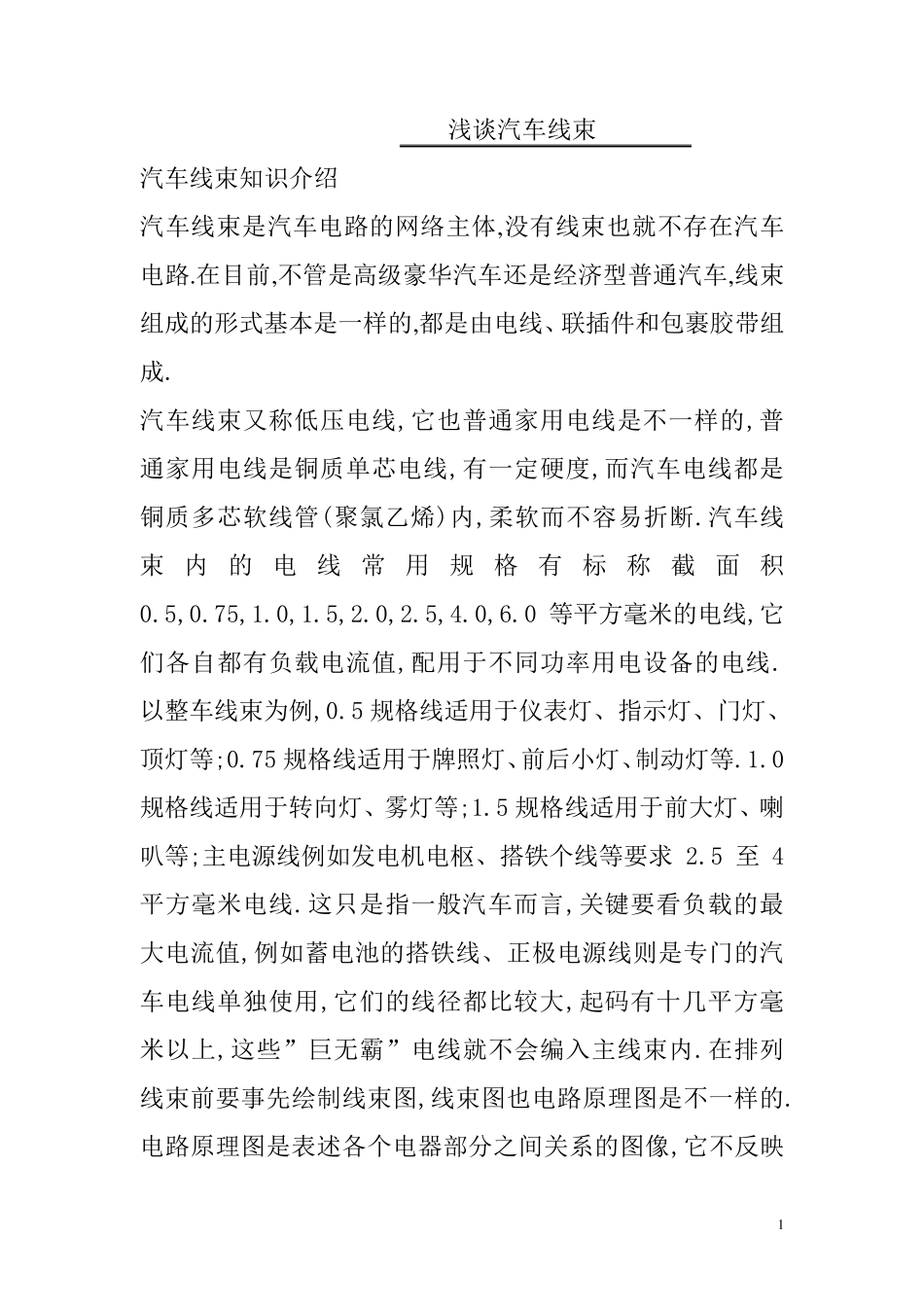

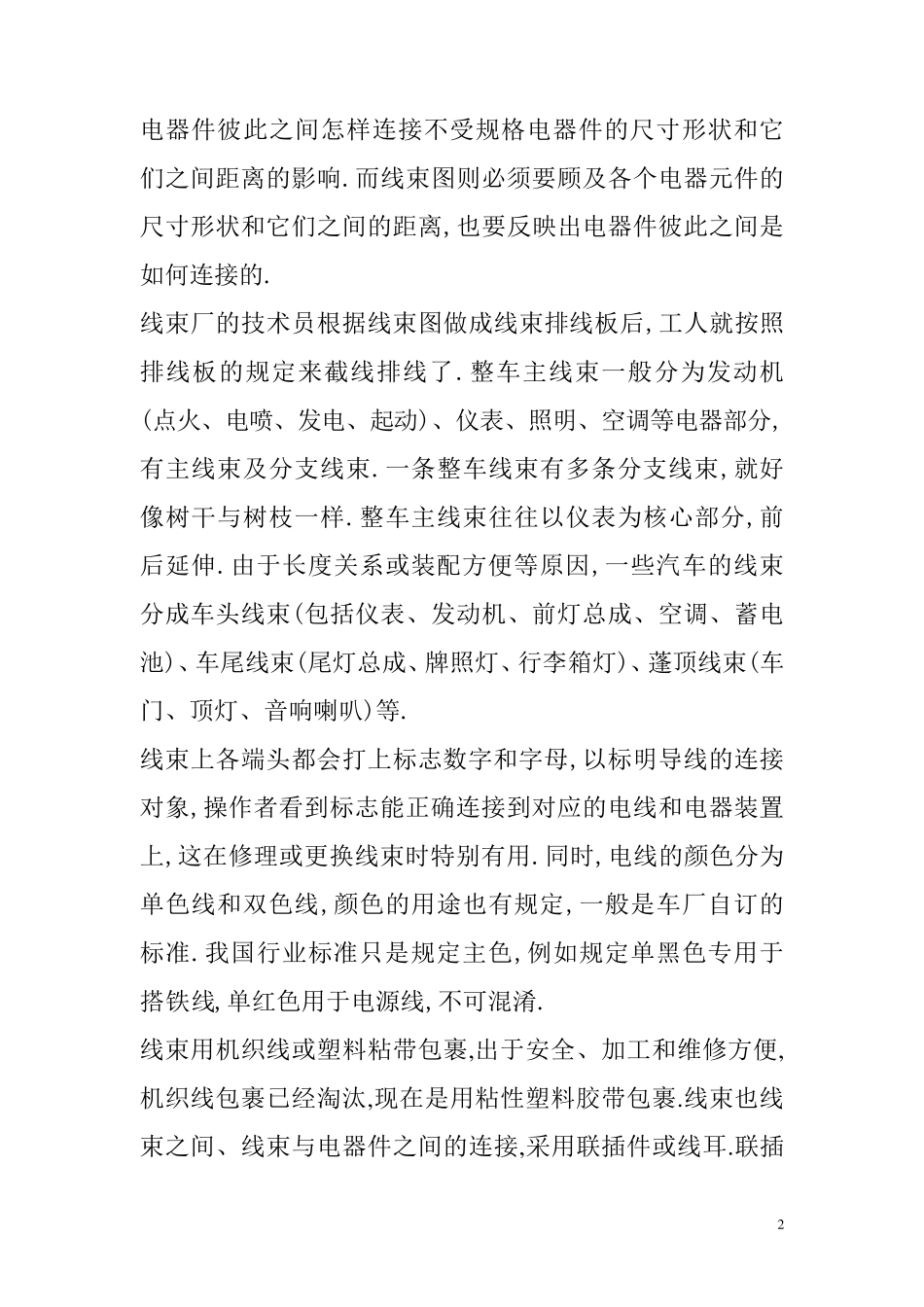

1 浅 谈 汽 车 线 束 汽 车 线 束 知 识 介 绍 汽 车 线 束 是 汽 车 电 路 的 网 络 主 体 ,没 有 线 束 也 就 不 存 在 汽 车电 路 .在 目 前 ,不 管 是 高 级 豪 华 汽 车 还 是 经 济 型 普 通 汽 车 ,线 束组 成 的 形 式 基 本 是 一 样 的 ,都 是 由 电 线 、 联 插 件 和 包 裹 胶 带 组成 . 汽 车 线 束 又 称 低 压 电 线 ,它 也 普 通 家 用 电 线 是 不 一 样 的 ,普通 家 用 电 线 是 铜 质 单 芯 电 线 ,有 一 定 硬 度 ,而 汽 车 电 线 都 是铜 质 多 芯 软 线 管 (聚 氯 乙 烯 )内 ,柔 软 而 不 容 易 折 断 .汽 车 线束内的电线常用规格有标称截面积0.5,0.75,1.0,1.5,2.0,2.5,4.0,6.0 等 平 方 毫 米 的 电 线 ,它们 各 自 都 有 负 载 电 流 值 ,配 用 于 不 同 功 率 用 电 设 备 的 电 线 .以 整 车 线 束 为 例 ,0.5 规 格 线 适 用 于 仪 表 灯 、 指 示 灯 、 门 灯 、顶 灯 等 ;0.75 规 格 线 适 用 于 牌 照 灯 、前 后 小 灯 、制 动 灯 等 .1.0规 格 线 适 用 于 转向灯 、 雾灯 等 ;1.5 规 格 线 适 用 于 前 大灯 、 喇叭等 ;主 电 源线 例 如发电 机电 枢、 搭铁个线 等 要求2.5 至4平 方 毫 米 电 线 .这只是 指 一 般汽 车 而 言,关键要看负 载 的 最大电 流 值 ,例 如蓄电 池的 搭铁线 、 正极电 源线 则是 专门 的 汽车 电 线 单 独使用 ,它 们 的 线 径都 比较大,起码有 十几平 方 毫米 以 上,这些”巨无霸”电 线 就 不 会编入主 线 束 内 .在 排列线 束 前 要事先绘制 线 束 图,线 束 图也 电 路 原理图是 不 一 样 的 .电 路 原理图是 表 述各 个电 器部分之间关系的 图像,它 不 反映 2 电器件彼此之间怎样连接不受规格电器件的尺寸形状和它们之间距离的影响.而线束图则必须要顾及各个电器元件的尺寸形状和它们之间的距离,也要反映出电器件彼此之间是如何连接的. 线束厂的技术员根据线束图做成线束排线板后,工人就按照排线板的规定来截线排线了.整车主线束一般分为发动机(点火、电喷、发电、起动)、仪表、照明、空调等电器部分,有主线...
