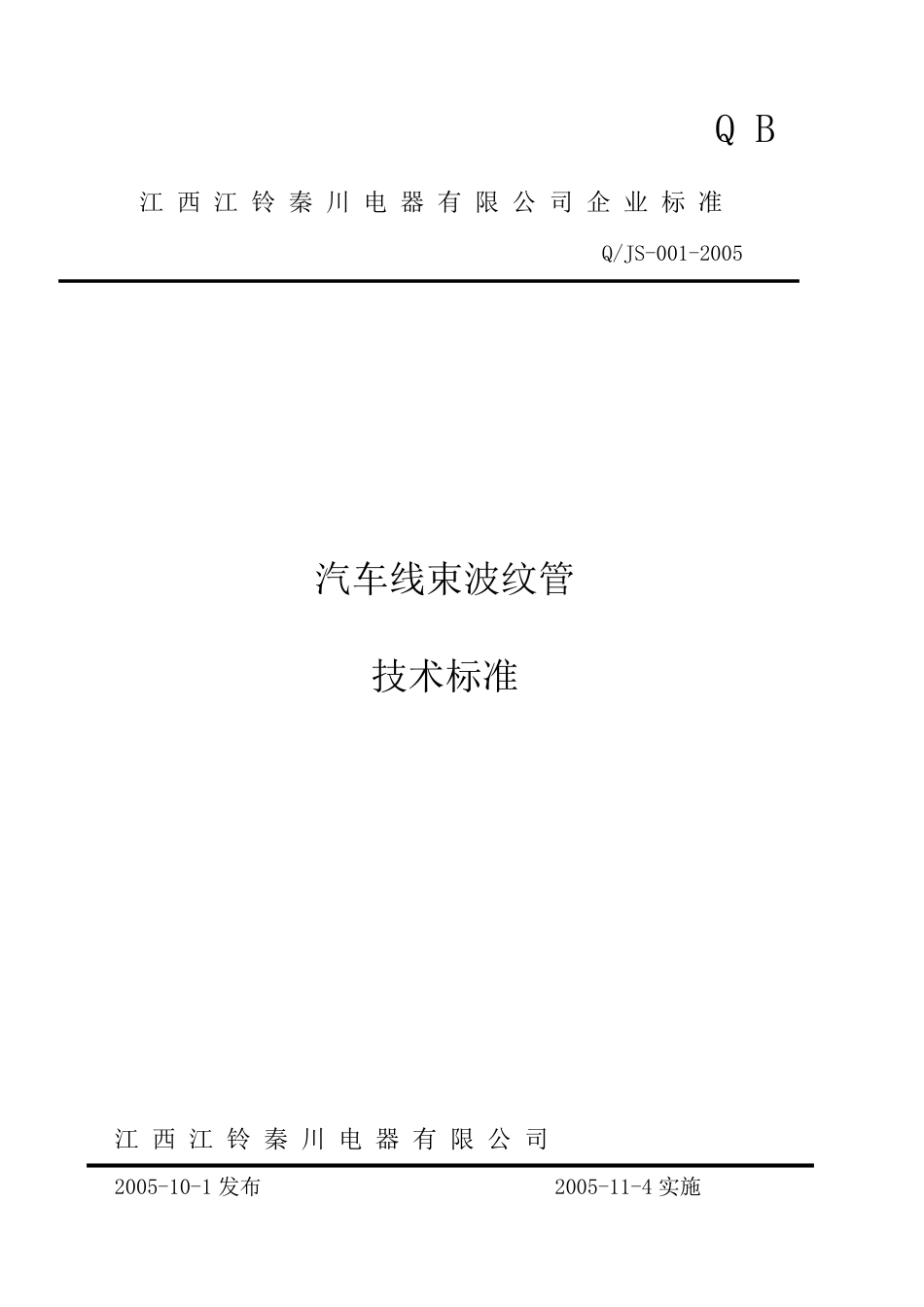

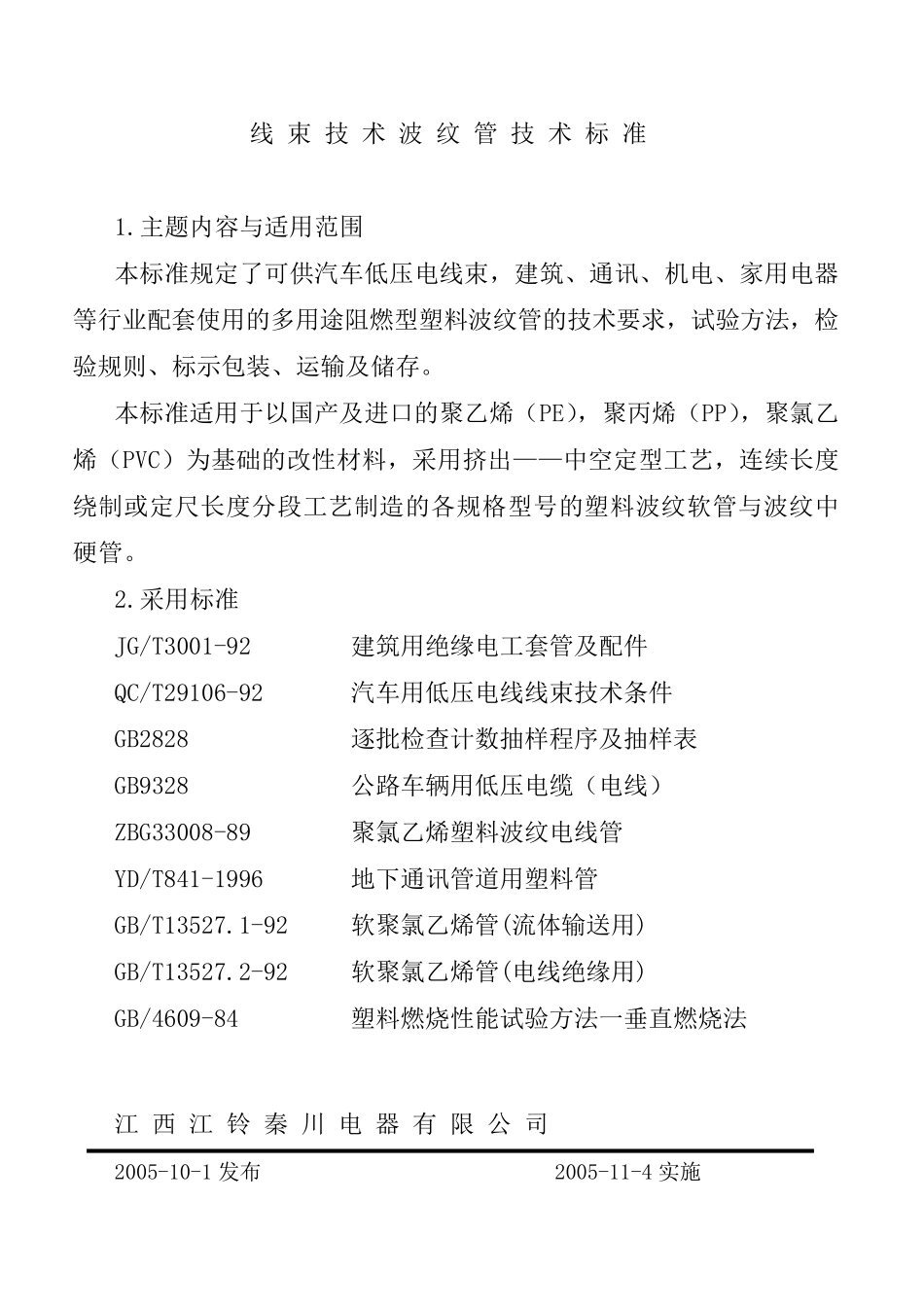

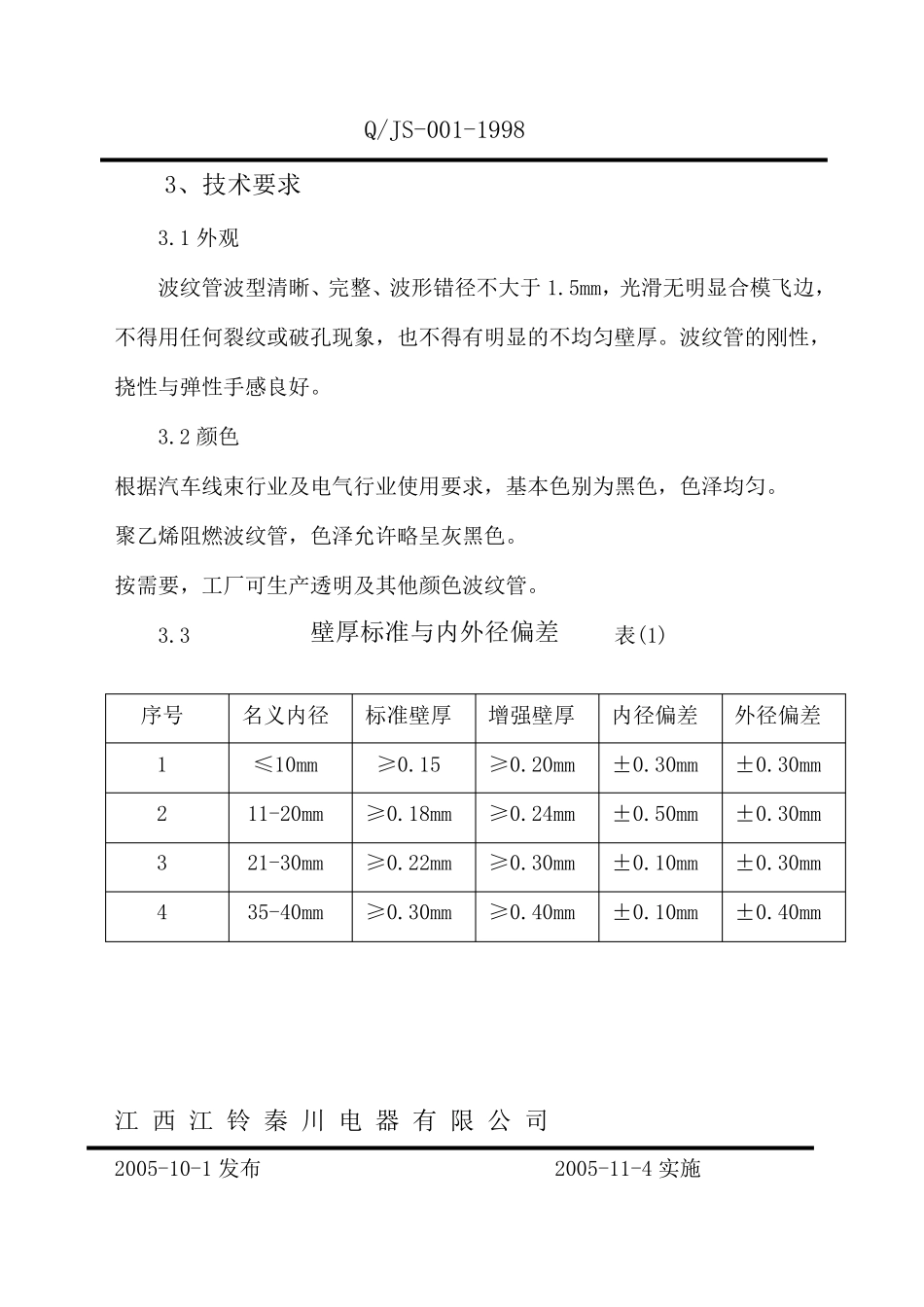

Q B 江 西 江 铃 秦 川 电 器 有 限 公 司 企 业 标 准 Q/JS-001-2005 汽车线束波纹管 技术标准 江 西 江 铃 秦 川 电 器 有 限 公 司 2005-10-1 发布 2005-11-4 实施 线 束 技 术 波 纹 管 技 术 标 准 1.主题内容与适用范围 本标准规定了可供汽车低压电线束，建筑、通讯、机电、家用电器等行业配套使用的多用途阻燃型塑料波纹管的技术要求，试验方法，检验规则、标示包装、运输及储存。 本标准适用于以国产及进口的聚乙烯（PE），聚丙烯（PP），聚氯乙烯（PVC）为基础的改性材料，采用挤出——中空定型工艺，连续长度绕制或定尺长度分段工艺制造的各规格型号的塑料波纹软管与波纹中硬管。 2.采用标准 JG/T3001-92 建筑用绝缘电工套管及配件 QC/T29106-92 汽车用低压电线线束技术条件 GB2828 逐批检查计数抽样程序及抽样表 GB9328 公路车辆用低压电缆（电线） ZBG33008-89 聚氯乙烯塑料波纹电线管 YD/T841-1996 地下通讯管道用塑料管 GB/T13527.1-92 软聚氯乙烯管(流体输送用) GB/T13527.2-92 软聚氯乙烯管(电线绝缘用) GB/4609-84 塑料燃烧性能试验方法一垂直燃烧法 江 西 江 铃 秦 川 电 器 有 限 公 司 2005-10-1 发布 2005-11-4 实施 Q/JS-001-1998 3、技术要求 3.1 外观 波纹管波型清晰、完整、波形错径不大于1.5mm，光滑无明显合模飞边，不得用任何裂纹或破孔现象，也不得有明显的不均匀壁厚。波纹管的刚性，挠性与弹性手感良好。 3.2 颜色 根据汽车线束行业及电气行业使用要求，基本色别为黑色，色泽均匀。 聚乙烯阻燃波纹管，色泽允许略呈灰黑色。 按需要，工厂可生产透明及其他颜色波纹管。 3.3 壁厚标准与内外径偏差 表(1) 序号 名义内径 标准壁厚 增强壁厚 内径偏差 外径偏差 1 ≤10mm ≥0.15 ≥0.20mm ±0.30mm ±0.30mm 2 11-20mm ≥0.18mm ≥0.24mm ±0.50mm ±0.30mm 3 21-30mm ≥0.22mm ≥0.30mm ±0.10mm ±0.30mm 4 35-40mm ≥0.30mm ≥0.40mm ±0.10mm ±0.40mm 江 西 江 铃 秦 川 电 器 有 限 公 司 2005-10-1 发布 2005-11-4 实施 Q/JS-001-1998 3.4 内外径、尺寸与包装长度 表（2） 序号 规 格 (mm) 内 径 （mm） 外 径 （m） 备注 1 Φ7 7.0±0.2 10.0±0.2 1、每卷装长度原上应连续，并参照，并参照有关标准规定；允许每 卷 包装长度50-150M，...
