汽车继电器标准

汽车继电器标准_第1页
1/8

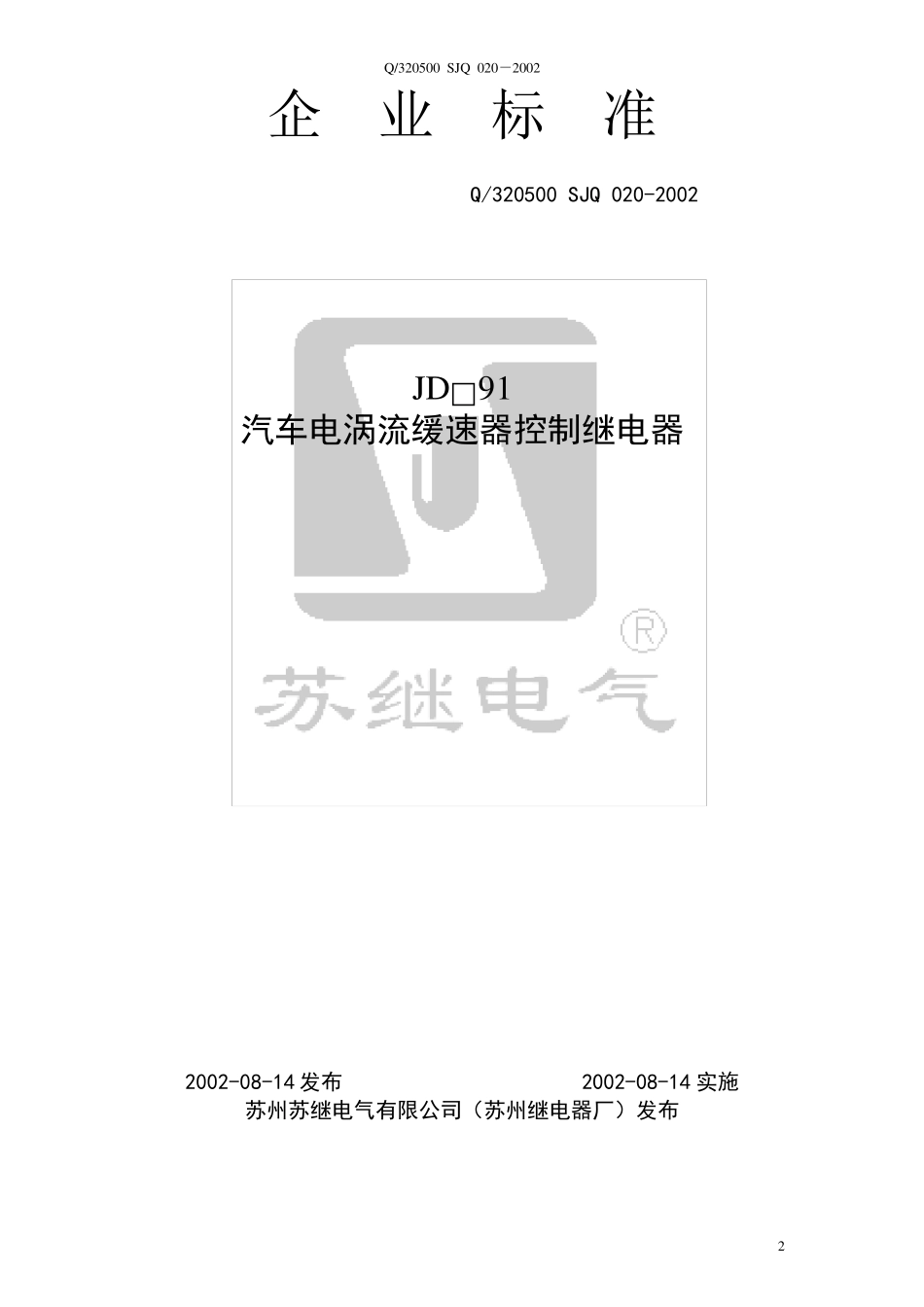

汽车继电器标准_第2页
2/8
汽车继电器标准_第3页
3/8
JD□91 汽车电涡流缓速器控制继电器 企业产品标准备案资料 苏州苏继电气有限公司 (苏州继电器厂) 2002 年 8 月 ® Q/320500 SJQ 020-2002 2 企 业 标 准 Q/320500 SJQ 020-2002 JD□91 汽车电涡流缓速器控制继电器 2002-08-14 发布 2002-08-14 实施 苏州苏继电气有限公司(苏州继电器厂)发布 Q/320500 SJQ 020-2002 3 前 言 本标准是根据2002 年度工厂产品开发需求而修订的。 本标准编写格式和规则按照 GB/T 1.1-2000 和 GB/T 1.21-2002。引用标准均采用最新版本。 本标准由苏州苏继电气有限公司技术科提出并归口。 本标准起草部门:苏州苏继电气有限公司技术科 本标准主要起草人: 王苏宁 邹浩群 本标准于 2002 年8 月首次发布 企 业 标 准 Q/320500 SJQ 020-2002 JD□91 汽车电涡流缓速器控制继电器 1 范围 本标准规定了JD□91 汽车电涡流缓速器控制继电器的命名, 要求,检验规则, 试验方法, 标志, 包装、 运输、贮藏等。 本标准适用于 JD□91 汽车电涡流缓速器控制继电器(以下简称继电器), 此类继电器用于汽车电涡流缓速器线路中作为接通、断开缓速器线圈工作电源的中间元件。 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 QC/T 73-93 汽车电气设备产品型号编制方法 QC/T 413-2002 汽车电气设备基本技术条件 QC/T 695-2002 汽车通用继电器 JB/T 4159-1999 热带电工产品通用技术条件 GB/T 2408-1996 塑料燃烧性能试验方法 水平法和垂直法 GB/T 2828 逐批检查计数抽样程序及抽样表(适用于连续批的抽查) 3 定义 本标准采用的定义, 符合 QC/T 695-2002 汽车通用继电器的规定。 4 要求 4.1 型号及一般要求 4.1.1 继电器应符合本标准规定,并按经规定程序批准的图样及文件制造。 4.1.2 继电器的型号 J D 9 1设计序号控制中间继电器电压等级(1)12V (2)24V继电器 4.1.3继电器的工作电压 表 1 标称电压 V 工作电压 V 12 10.8~16 24 21.6~32 4.2 外形、安装尺寸及质量 4.2.1 外形及安装尺寸11280.5224250170公司名称标签 Q/320500 SJQ 020- 2002 2 4.2.2 质 量 2.8kg 4.3 外 观 继 电 器 标 志 应 清 晰 ,塑 料 零 件 应 无 裂 纹...
