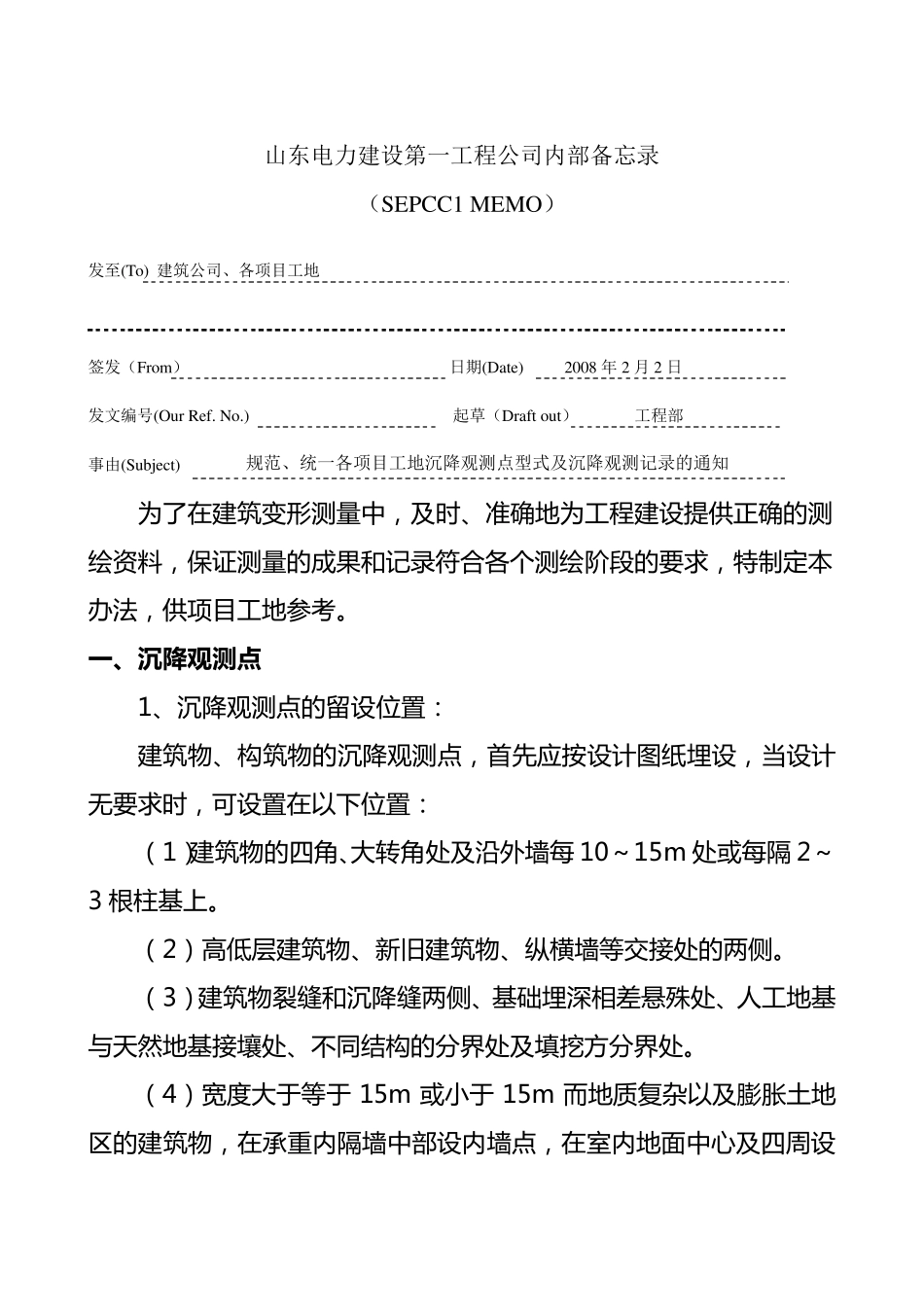

山东电力建设第一工程公司内部备忘录 （SEPCC1 MEMO） 发至(To) 建筑公司、各项目工地 签发（From） 日期(Date) 2008 年 2 月 2 日 发文编号(Ou r Ref. No.) 起草（Draft ou t） 工程部 事由(Su bject) 规范、统一各项目工地沉降观测点型式及沉降观测记录的通知 为 了 在 建 筑 变 形 测 量 中 ， 及 时 、准确地为 工程建 设提供正确的测绘资料， 保证测 量 的成果和记录符合各个测 绘阶段的要求， 特制定本办法， 供项目工地参考。 一 、沉降观测点 1、沉降观测 点的留设位置： 建 筑 物、构筑 物的沉降观测 点， 首先应按设计图纸埋设， 当设计无要求时 ， 可设置在 以下位置： （1）建 筑 物的四角、大转角处及 沿外墙每 10～15m 处或每隔 2～3 根柱基上。 （2）高低层建 筑 物、新旧建 筑 物、纵横墙等交接处的两侧。 （3）建 筑 物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及 填挖方分界处。 （4）宽度大于等于 15m 或小于 15m 而地质复杂以及 膨胀土地区的建 筑 物， 在 承重内隔墙中 部设内墙点， 在 室内地面中 心及 四周设地 面 点 。 （ 5） 邻 近 堆 置 重 物 处 、受振动有显著影响的部位及基础下的暗浜（ 沟） 处 。 （ 6） 框架结构建筑物 的每个或部分柱基上或沿纵横轴线设点 。 （ 7） 片筏基础、箱形基础底板或接近 基础的结构部分之四角处 及其中部位置 。 （ 8） 重 型设备基础和动力设备基础的四角、基础型式或埋深改变处 以及地 质条件变化处 两侧。 （ 9） 烟囱、水塔、油罐等高耸建筑物 ，沿周边在与基础轴线相交的对称位置 上布点 ，点 数不少于 4 个。 （ 10） 沉降观测点 埋设位置 应避开障碍物 。 根据经验，观测点 上方至少 1000mm 范围不得有雨水管、窗台线、暖气片、暖水管、电气开关等有碍观测的障碍物 ，并应视 立 尺 需 要 离 开墙 （ 柱） 面 和地 面一 定 距 离 。（ 详 见 附 图 1、附 图 2） 2、沉降观测点 的型式和保 护 ： 沉降观测点 可 按 照 附 图 1、附 图 2 制 作 、安 装 。 二 、沉降观测记录 1、沉降观测的周期 和观测时 间 建筑物 施 工 阶 段 需 按 照 设计 要 求 对其进 行 沉降观测，如 设计 中无明 确 规 定 ，可 按 照...
