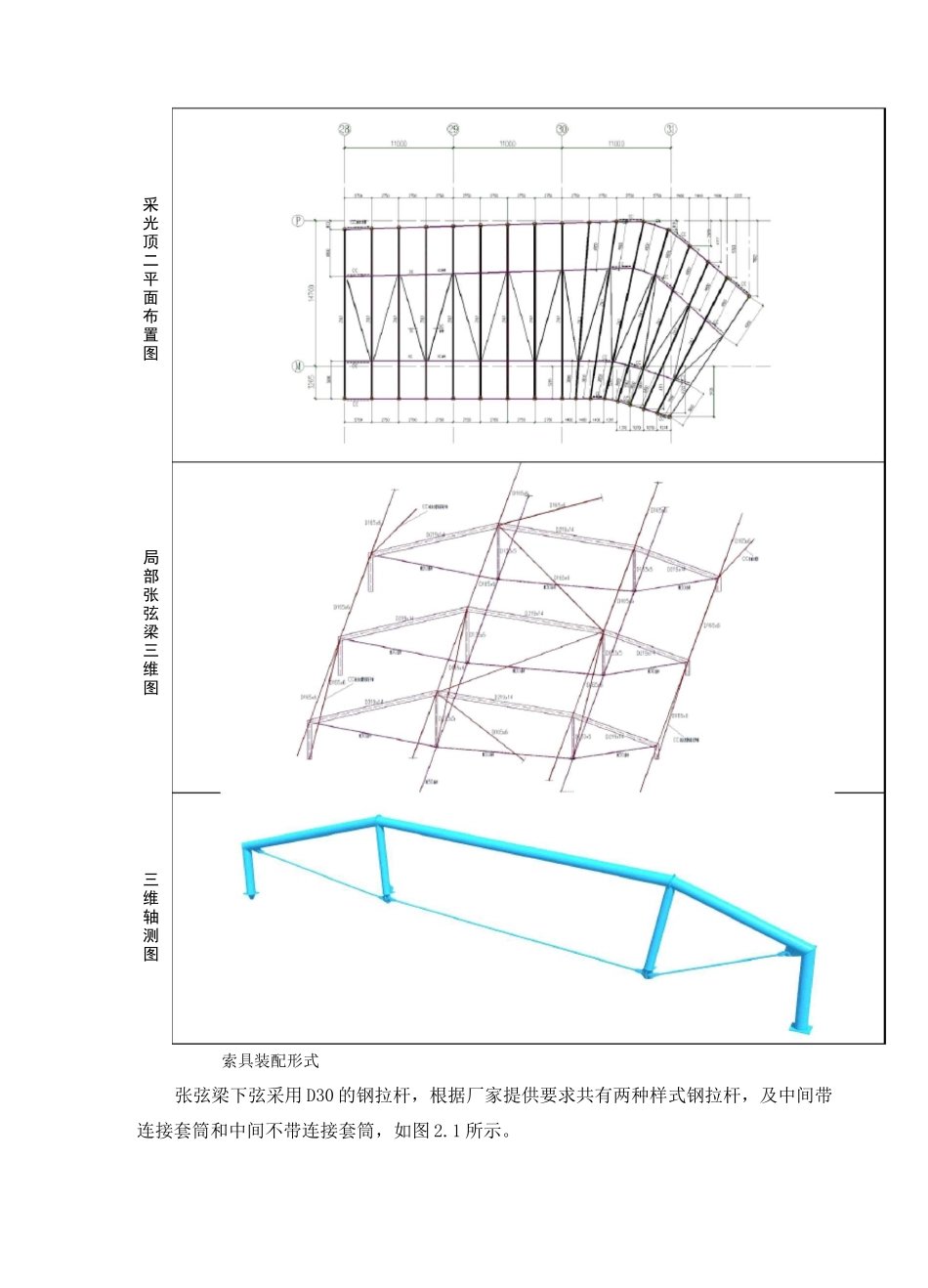

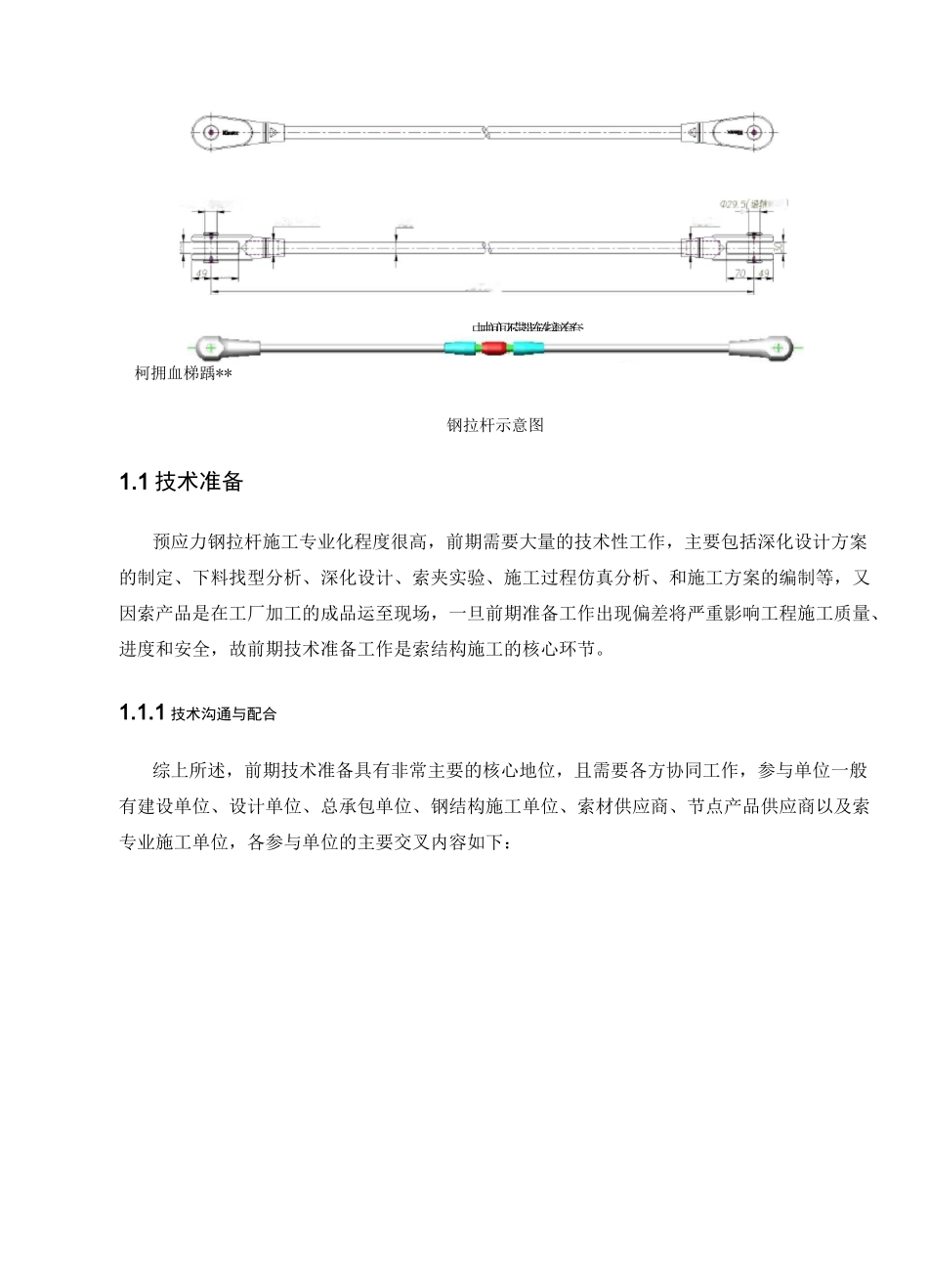

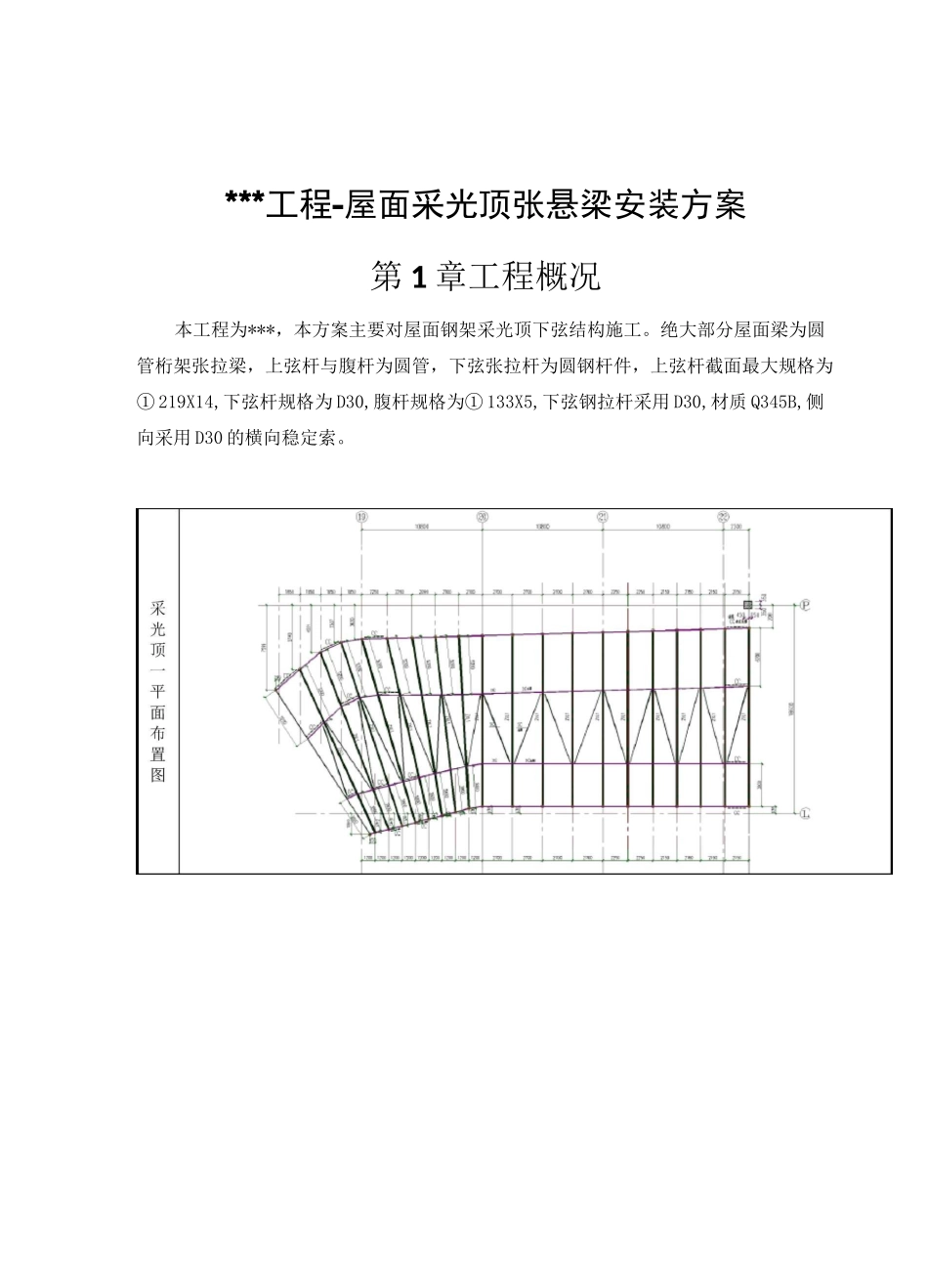

***工程-屋面采光顶张悬梁安装方案第 1 章工程概况本工程为***,本方案主要对屋面钢架采光顶下弦结构施工。绝大部分屋面梁为圆管桁架张拉梁,上弦杆与腹杆为圆管,下弦张拉杆为圆钢杆件,上弦杆截面最大规格为① 219X14,下弦杆规格为 D30,腹杆规格为① 133X5,下弦钢拉杆采用 D30,材质 Q345B,侧向采用 D30 的横向稳定索。索具装配形式采光顶二平面布置图局部张弦梁三维图三维轴测图张弦梁下弦采用 D30 的钢拉杆,根据厂家提供要求共有两种样式钢拉杆,及中间带连接套筒和中间不带连接套筒,如图 2.1 所示。P-"36 刈 _i二 3| & 三 ■(^1**X:E碱血灯 200MJ6£4 期於同 - 盒 中间带连接套百汛賦55X4血7M3 阴 "(XWQ酌咒御中间不带连接套柯拥血梯踽**钢拉杆示意图1.1 技术准备预应力钢拉杆施工专业化程度很高,前期需要大量的技术性工作,主要包括深化设计方案的制定、下料找型分析、深化设计、索夹实验、施工过程仿真分析、和施工方案的编制等,又因索产品是在工厂加工的成品运至现场,一旦前期准备工作出现偏差将严重影响工程施工质量、进度和安全,故前期技术准备工作是索结构施工的核心环节。1.1.1 技术沟通与配合综上所述,前期技术准备具有非常主要的核心地位,且需要各方协同工作,参与单位一般有建设单位、设计单位、总承包单位、钢结构施工单位、索材供应商、节点产品供应商以及索专业施工单位,各参与单位的主要交叉内容如下:序号项目名称内容1钢结构参建单位的技术配合与交流共冋研究和参与编制钢结构专业施工单位整体钢结构施工方案,包括钢结构的施工流程、整体方案、时间节点、支撑架搭设、场地规划等,共冋复核钢构件的施工偏差,并制定确实可行的解决预案。2设计单位的技术配合与交流(1) 施工之前与设计单位确定张拉初始态、节点方案、实验研究、深化设计和制定施工过程中的处理预案等;(2) 施工过程中,将现场的施工情况,尤其是施工异常情况及时反馈于设计单位,确保施工过程安全、可靠;(3) 施工完毕后,提交整套的施工资料和现场数据,设计单位确定验收万案;3总承包单位的技术配合与交流明确施工任务,共冋制定索结构施工专项方案,各项施工计划,包括整体施工进度计划、材料进场计划、人员及设备进场计划等,另外,施工用电、场地规划等要重点沟通与交流;施工完毕后,共同整体科研成果;4索材及节点产品供应商各类索材及节点材料的技术参数交流、复核以及核算,索产品的使用说明和注意事项,以及...
