超长混凝土结构工程VIP专享

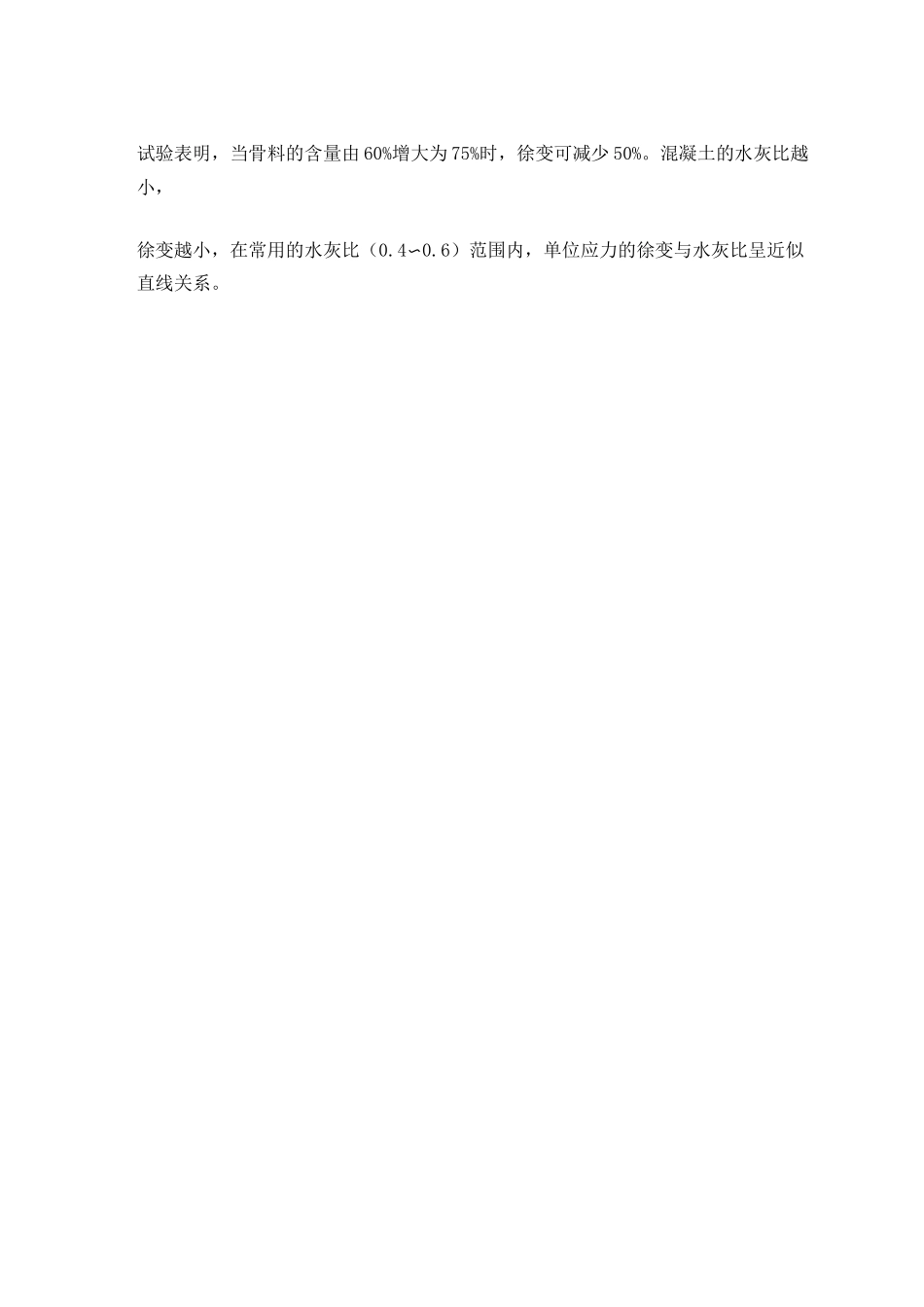

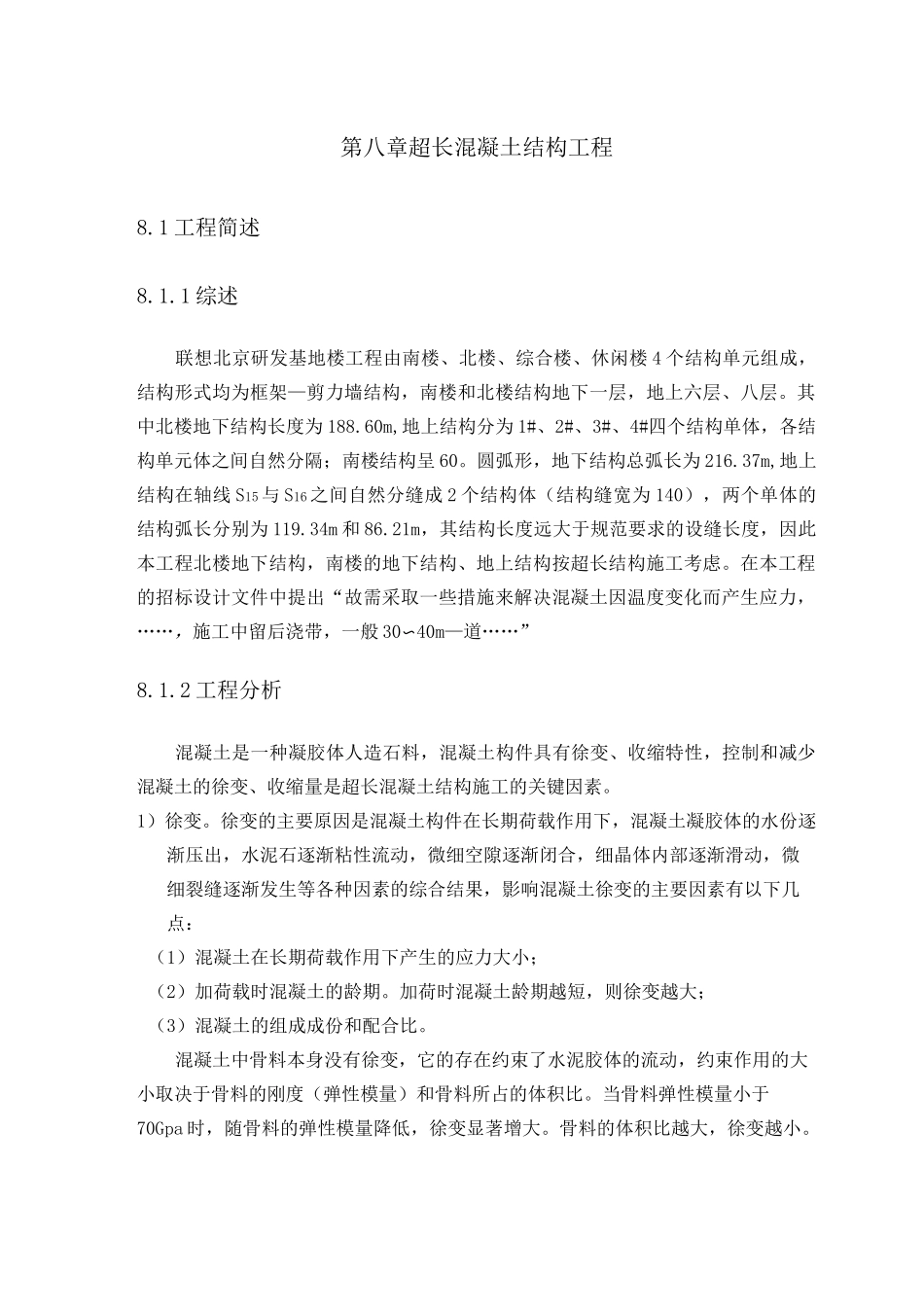

第八章超长混凝土结构工程8.1 工程简述8.1.1 综述联想北京研发基地楼工程由南楼、北楼、综合楼、休闲楼 4 个结构单元组成，结构形式均为框架—剪力墙结构，南楼和北楼结构地下一层，地上六层、八层。其中北楼地下结构长度为 188.60m,地上结构分为 1#、2#、3#、4#四个结构单体，各结构单元体之间自然分隔；南楼结构呈 60。圆弧形，地下结构总弧长为 216.37m,地上结构在轴线 S15 与 S16 之间自然分缝成 2 个结构体（结构缝宽为 140），两个单体的结构弧长分别为 119.34m 和 86.21m，其结构长度远大于规范要求的设缝长度，因此本工程北楼地下结构，南楼的地下结构、地上结构按超长结构施工考虑。在本工程的招标设计文件中提出“故需采取一些措施来解决混凝土因温度变化而产生应力，……，施工中留后浇带，一般 30〜40m—道……”8.1.2 工程分析混凝土是一种凝胶体人造石料，混凝土构件具有徐变、收缩特性，控制和减少混凝土的徐变、收缩量是超长混凝土结构施工的关键因素。1）徐变。徐变的主要原因是混凝土构件在长期荷载作用下，混凝土凝胶体的水份逐渐压出，水泥石逐渐粘性流动，微细空隙逐渐闭合，细晶体内部逐渐滑动，微细裂缝逐渐发生等各种因素的综合结果，影响混凝土徐变的主要因素有以下几点：（1）混凝土在长期荷载作用下产生的应力大小；（2）加荷载时混凝土的龄期。加荷时混凝土龄期越短，则徐变越大；（3）混凝土的组成成份和配合比。混凝土中骨料本身没有徐变，它的存在约束了水泥胶体的流动，约束作用的大小取决于骨料的刚度（弹性模量）和骨料所占的体积比。当骨料弹性模量小于70Gpa 时，随骨料的弹性模量降低，徐变显著增大。骨料的体积比越大，徐变越小。试验表明，当骨料的含量由 60%增大为 75%时，徐变可减少 50%。混凝土的水灰比越小，徐变越小，在常用的水灰比（0.4〜0.6）范围内，单位应力的徐变与水灰比呈近似直线关系。（4）养护及使用条件下的温度与湿度。混凝土养护时温度越高，湿度越大，水泥水化作用就越充分，徐变越小。2）收缩。混凝土在空气中结硬时体积减小的现象称为收缩。混凝土浇筑完毕后在凝结之前由于沉实泌水、蒸发，干集料或干燥底层吸收使混凝土水分损失，体积因而减少，产生塑性收缩。混凝土收缩的主要原因是在硬化初期水泥石在水化凝固过程中产生的体积变化，后期主要是混凝土内自由水份蒸发引起的干缩。（1）混凝土的组成和配比是影响混凝土收缩的主要原因。水泥的用量越多，水灰...
