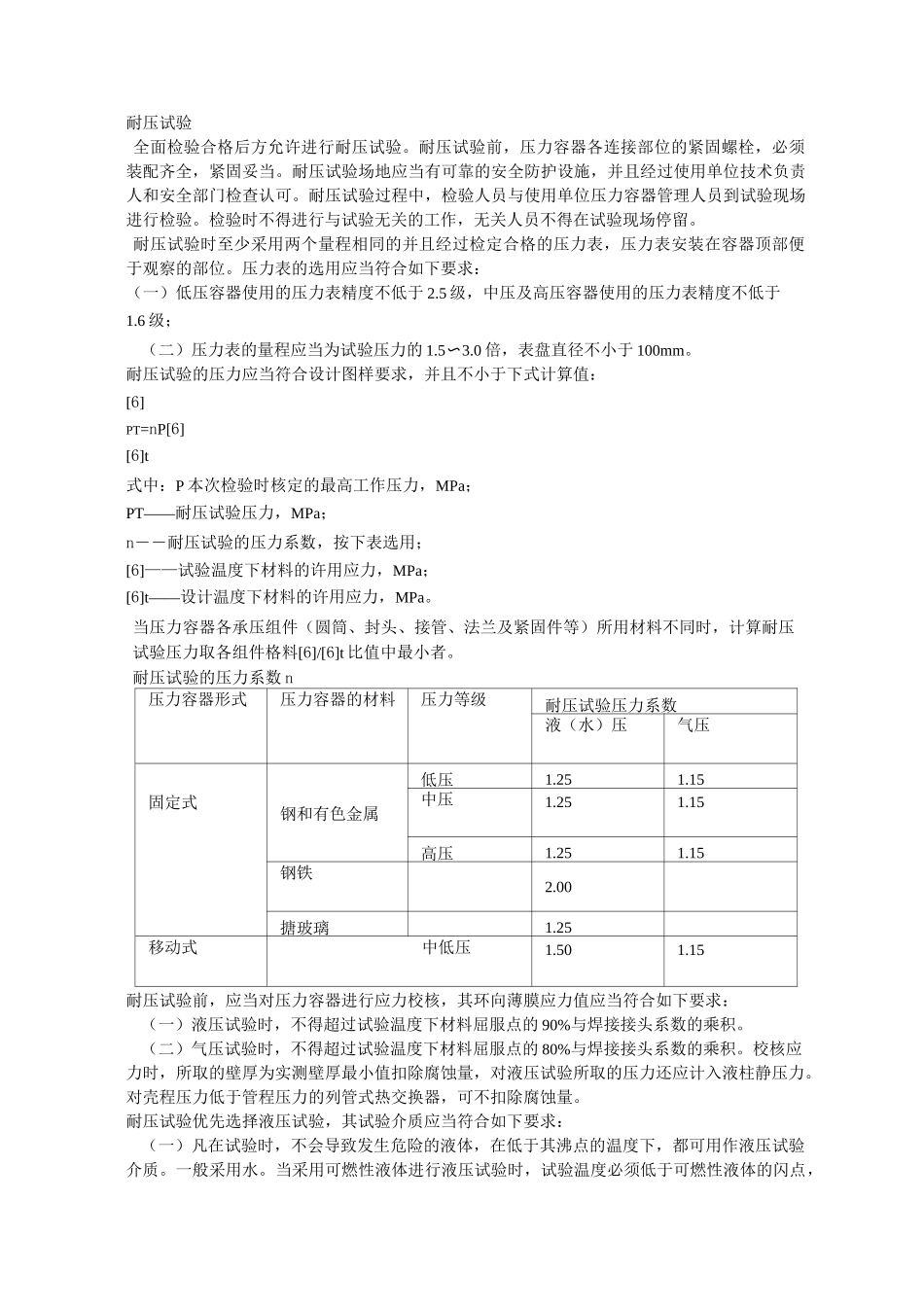

压力容器耐压试验

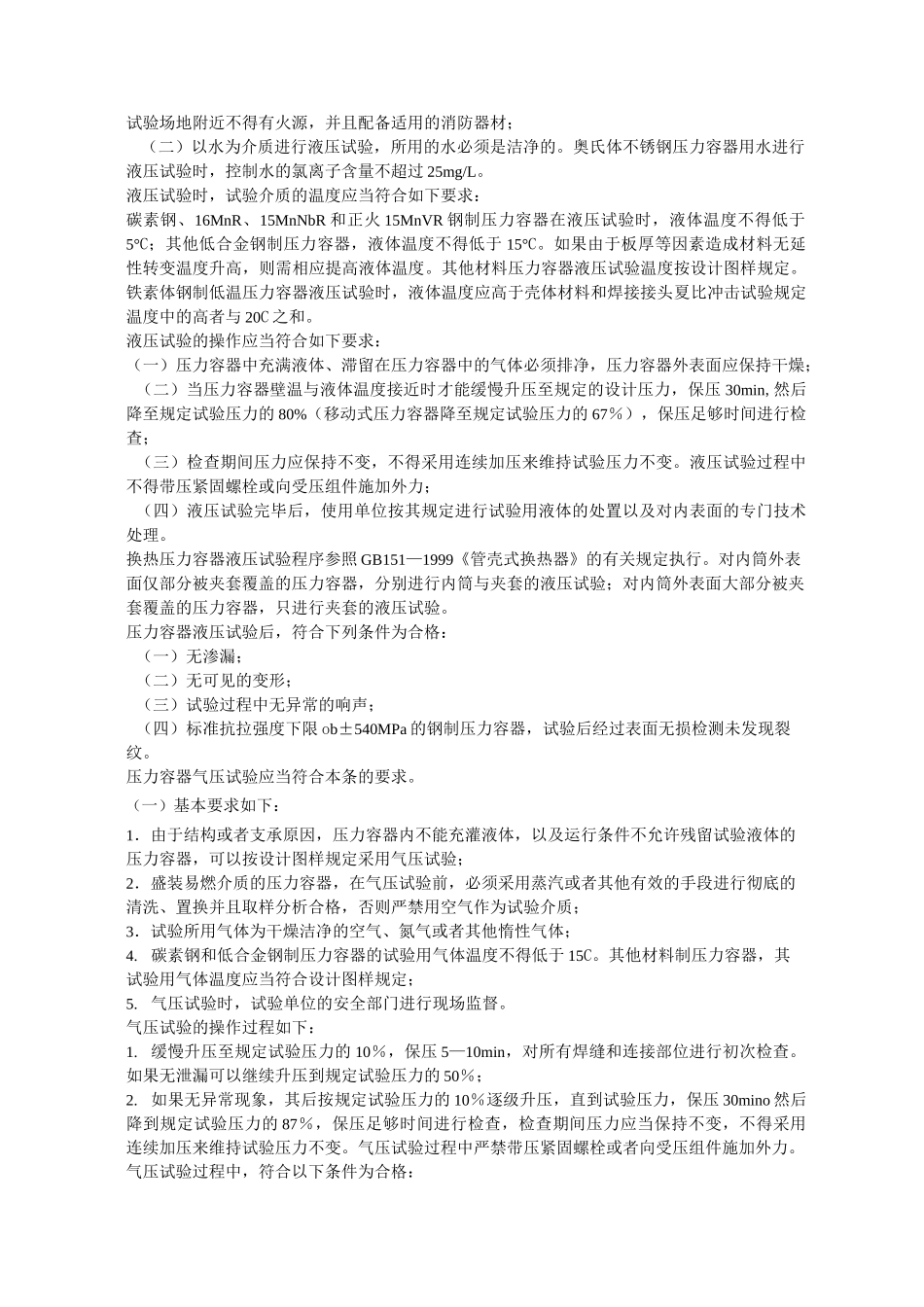

耐压试验全面检验合格后方允许进行耐压试验。耐压试验前，压力容器各连接部位的紧固螺栓，必须装配齐全，紧固妥当。耐压试验场地应当有可靠的安全防护设施，并且经过使用单位技术负责人和安全部门检查认可。耐压试验过程中，检验人员与使用单位压力容器管理人员到试验现场进行检验。检验时不得进行与试验无关的工作，无关人员不得在试验现场停留。耐压试验时至少采用两个量程相同的并且经过检定合格的压力表，压力表安装在容器顶部便于观察的部位。压力表的选用应当符合如下要求：（一）低压容器使用的压力表精度不低于 2.5 级，中压及高压容器使用的压力表精度不低于1.6 级；（二）压力表的量程应当为试验压力的 1.5〜3.0 倍，表盘直径不小于 100mm。耐压试验的压力应当符合设计图样要求，并且不小于下式计算值：[6]PT=nP[6][6]t式中：P 本次检验时核定的最高工作压力，MPa；PT——耐压试验压力，MPa；n――耐压试验的压力系数，按下表选用；[6]——试验温度下材料的许用应力，MPa；[6]t——设计温度下材料的许用应力，MPa。当压力容器各承压组件（圆筒、封头、接管、法兰及紧固件等）所用材料不同时，计算耐压试验压力取各组件格料[6]/[6]t 比值中最小者。耐压试验的压力系数 n压力容器形式压力容器的材料压力等级耐压试验压力系数液（水）压气压固定式钢和有色金属低压1.251.15中压1.251.15高压1.251.15钢铁2.00搪玻璃1.25移动式中低压1.501.15耐压试验前，应当对压力容器进行应力校核，其环向薄膜应力值应当符合如下要求：（一）液压试验时，不得超过试验温度下材料屈服点的 90%与焊接接头系数的乘积。（二）气压试验时，不得超过试验温度下材料屈服点的 80%与焊接接头系数的乘积。校核应力时，所取的壁厚为实测壁厚最小值扣除腐蚀量，对液压试验所取的压力还应计入液柱静压力。对壳程压力低于管程压力的列管式热交换器，可不扣除腐蚀量。耐压试验优先选择液压试验，其试验介质应当符合如下要求：（一）凡在试验时，不会导致发生危险的液体，在低于其沸点的温度下，都可用作液压试验介质。一般采用水。当采用可燃性液体进行液压试验时，试验温度必须低于可燃性液体的闪点，试验场地附近不得有火源，并且配备适用的消防器材；（二）以水为介质进行液压试验，所用的水必须是洁净的。奥氏体不锈钢压力容器用水进行液压试验时，控制水的氯离子含量不超过 25mg/L。液压试验时，试验介质的温度应当符合如下要求：碳素钢、16MnR、15MnNbR...
