5T电动葫芦大修方案

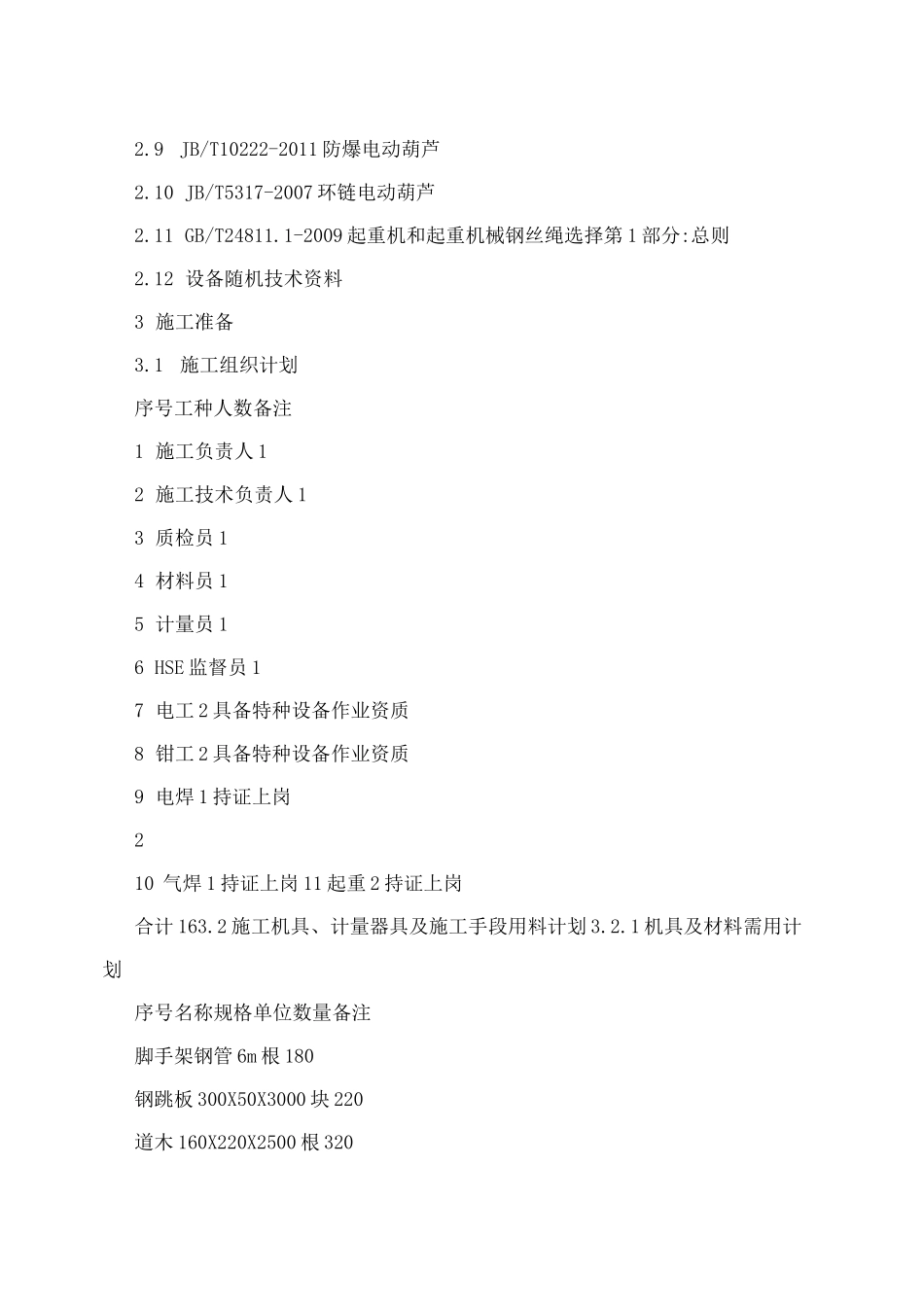

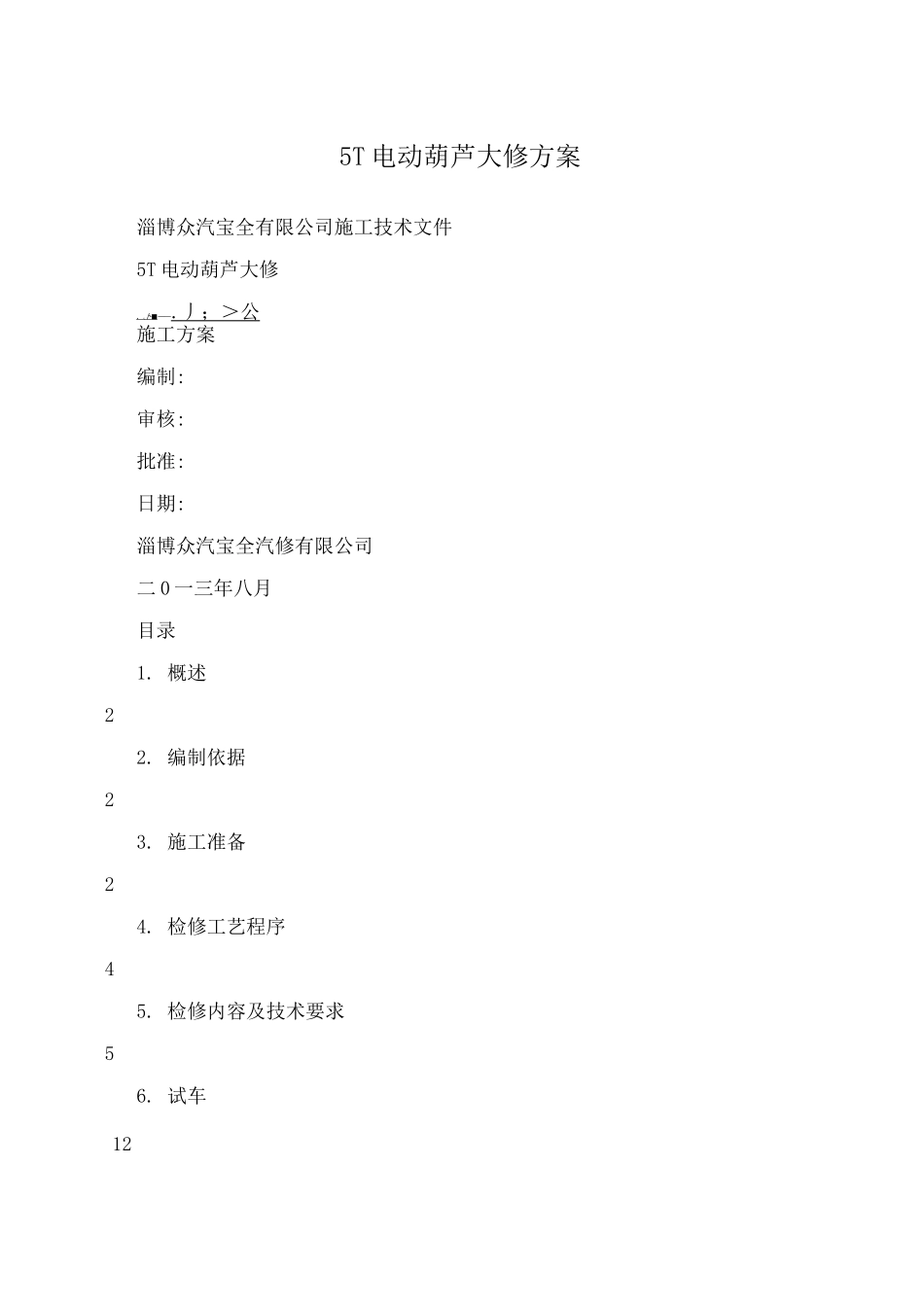

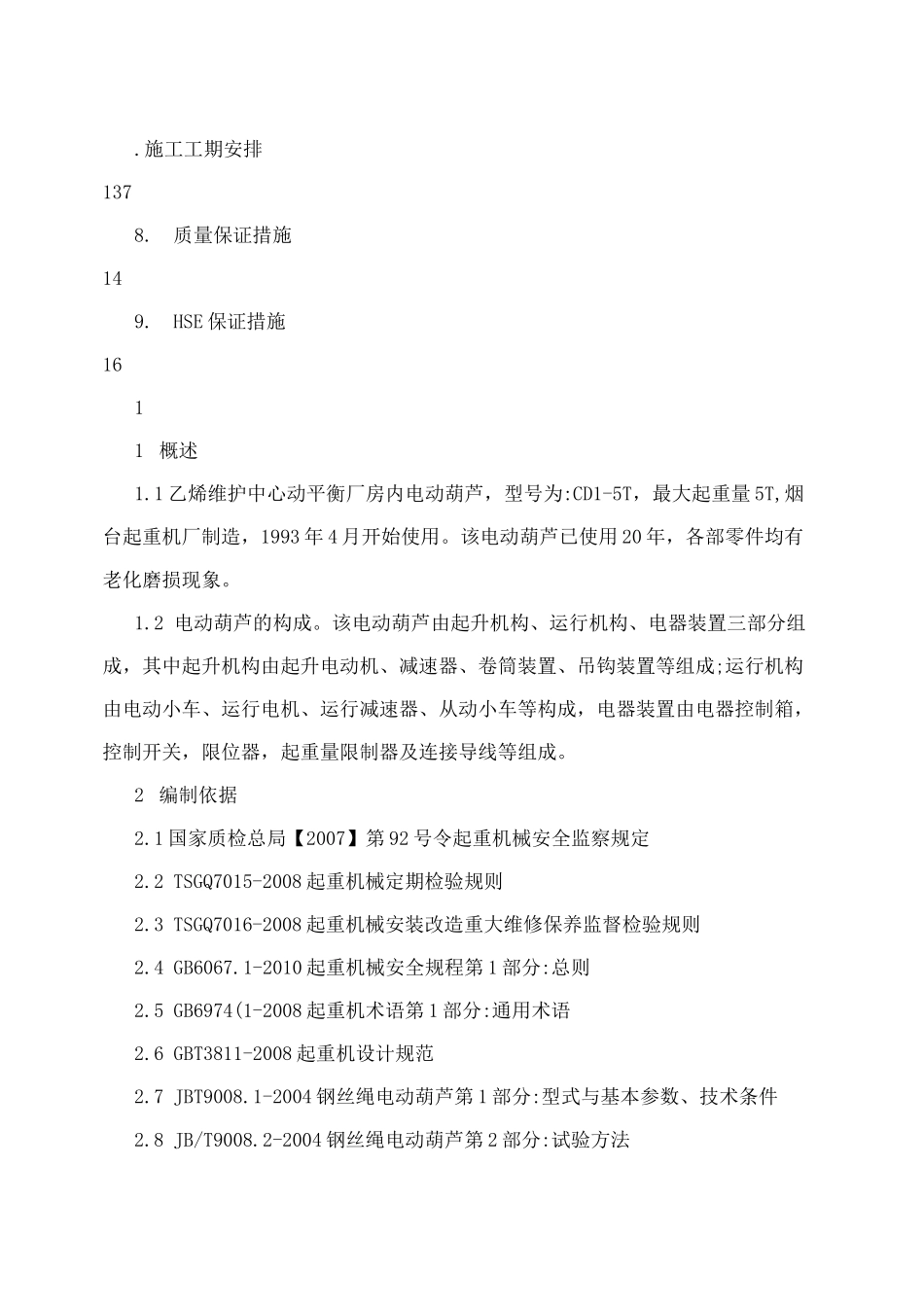

125T 电动葫芦大修方案淄博众汽宝全有限公司施工技术文件5T 电动葫芦大修、 . 卜 ■ ——. 丿；＞公 施工方案编制:审核:批准:日期:淄博众汽宝全汽修有限公司二 0 一三年八月目录1. 概述22. 编制依据23. 施工准备24. 检修工艺程序45. 检修内容及技术要求56. 试车.施工工期安排1378.质量保证措施149.HSE 保证措施1611 概述1.1 乙烯维护中心动平衡厂房内电动葫芦，型号为:CD1-5T，最大起重量 5T,烟台起重机厂制造，1993 年 4 月开始使用。该电动葫芦已使用 20 年，各部零件均有老化磨损现象。1.2 电动葫芦的构成。该电动葫芦由起升机构、运行机构、电器装置三部分组成，其中起升机构由起升电动机、减速器、卷筒装置、吊钩装置等组成;运行机构由电动小车、运行电机、运行减速器、从动小车等构成，电器装置由电器控制箱，控制开关，限位器，起重量限制器及连接导线等组成。2 编制依据2.1 国家质检总局【2007】第 92 号令起重机械安全监察规定2.2 TSGQ7015-2008 起重机械定期检验规则2.3 TSGQ7016-2008 起重机械安装改造重大维修保养监督检验规则2.4 GB6067.1-2010 起重机械安全规程第 1 部分:总则2.5 GB6974(1-2008 起重机术语第 1 部分:通用术语2.6 GBT3811-2008 起重机设计规范2.7 JBT9008.1-2004 钢丝绳电动葫芦第 1 部分:型式与基本参数、技术条件2.8 JB/T9008.2-2004 钢丝绳电动葫芦第 2 部分:试验方法2.9 JB/T10222-2011 防爆电动葫芦2.10 JB/T5317-2007 环链电动葫芦2.11 GB/T24811.1-2009 起重机和起重机械钢丝绳选择第 1 部分:总则2.12 设备随机技术资料3 施工准备3.1 施工组织计划序号工种人数备注1 施工负责人 12 施工技术负责人 13 质检员 14 材料员 15 计量员 16 HSE 监督员 17 电工 2 具备特种设备作业资质8 钳工 2 具备特种设备作业资质9 电焊 1 持证上岗210 气焊 1 持证上岗 11 起重 2 持证上岗合计 163.2 施工机具、计量器具及施工手段用料计划 3.2.1 机具及材料需用计划序号名称规格单位数量备注脚手架钢管 6m 根 180钢跳板 300X50X3000 块 220道木 160X220X2500 根 320千斤顶 2T 个 42倒链5T个 52倒链2T个 62大锤8#个 72扳手套 82钢丝0.5mm 米 9503.2.2 计量器具一览表序号名称规格数量备注水准仪 DS3 检验合格 11 钢卷尺0~30m 检验合格 21 钢卷尺 0~5m32 钢直尺 0~500mm42 测力计 0~100KN51 弹...
