变电站增容改造工程监理规划

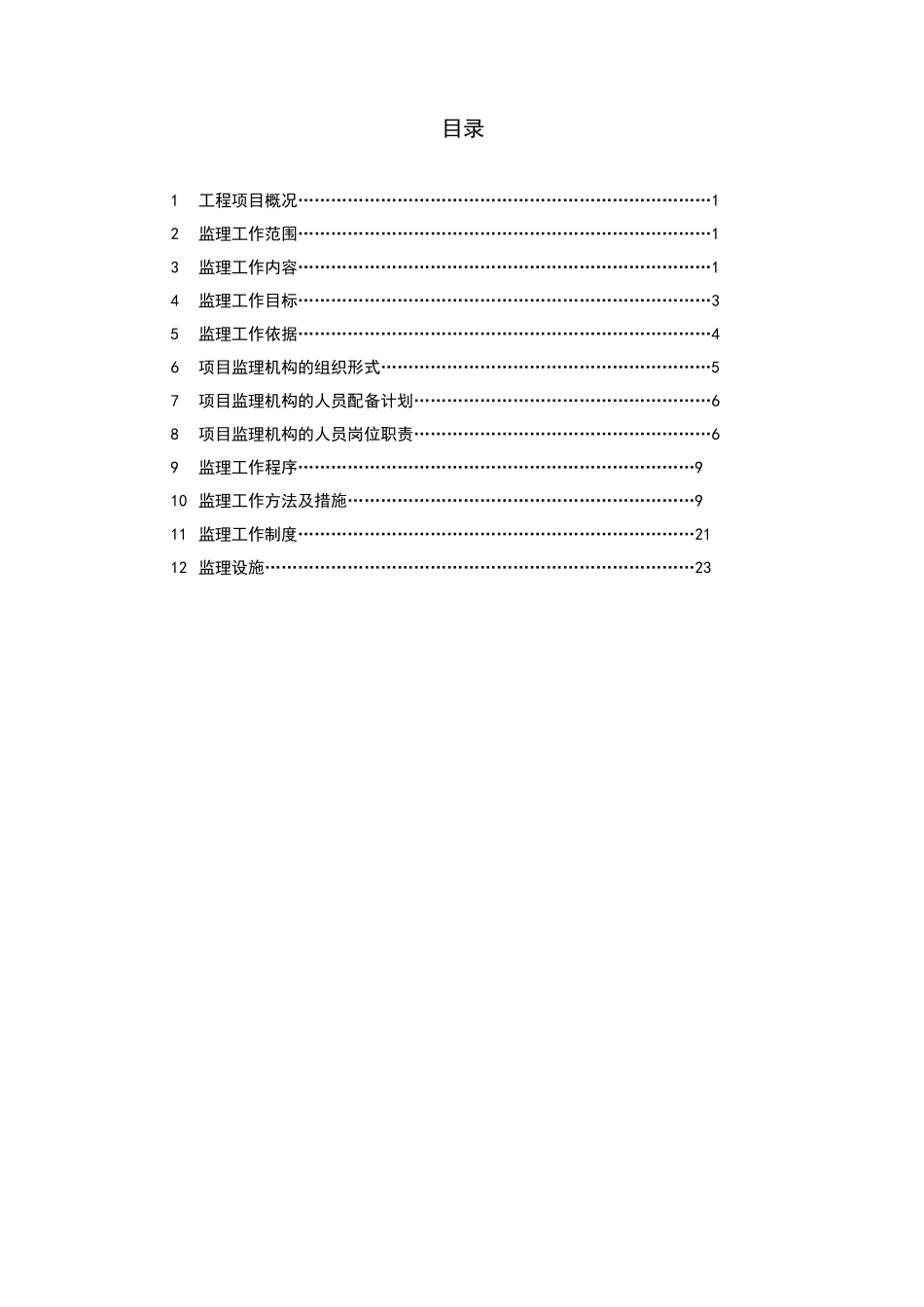

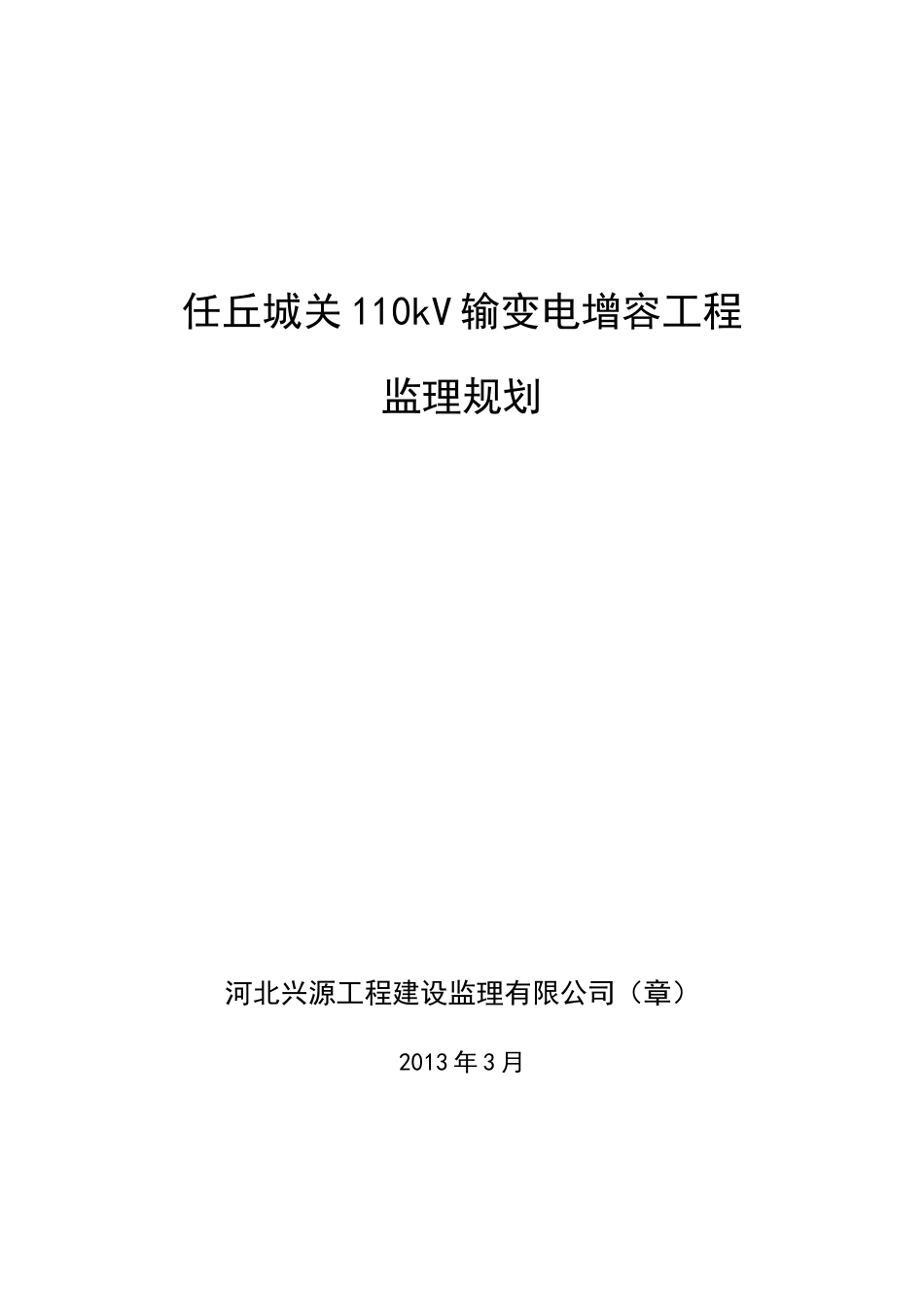

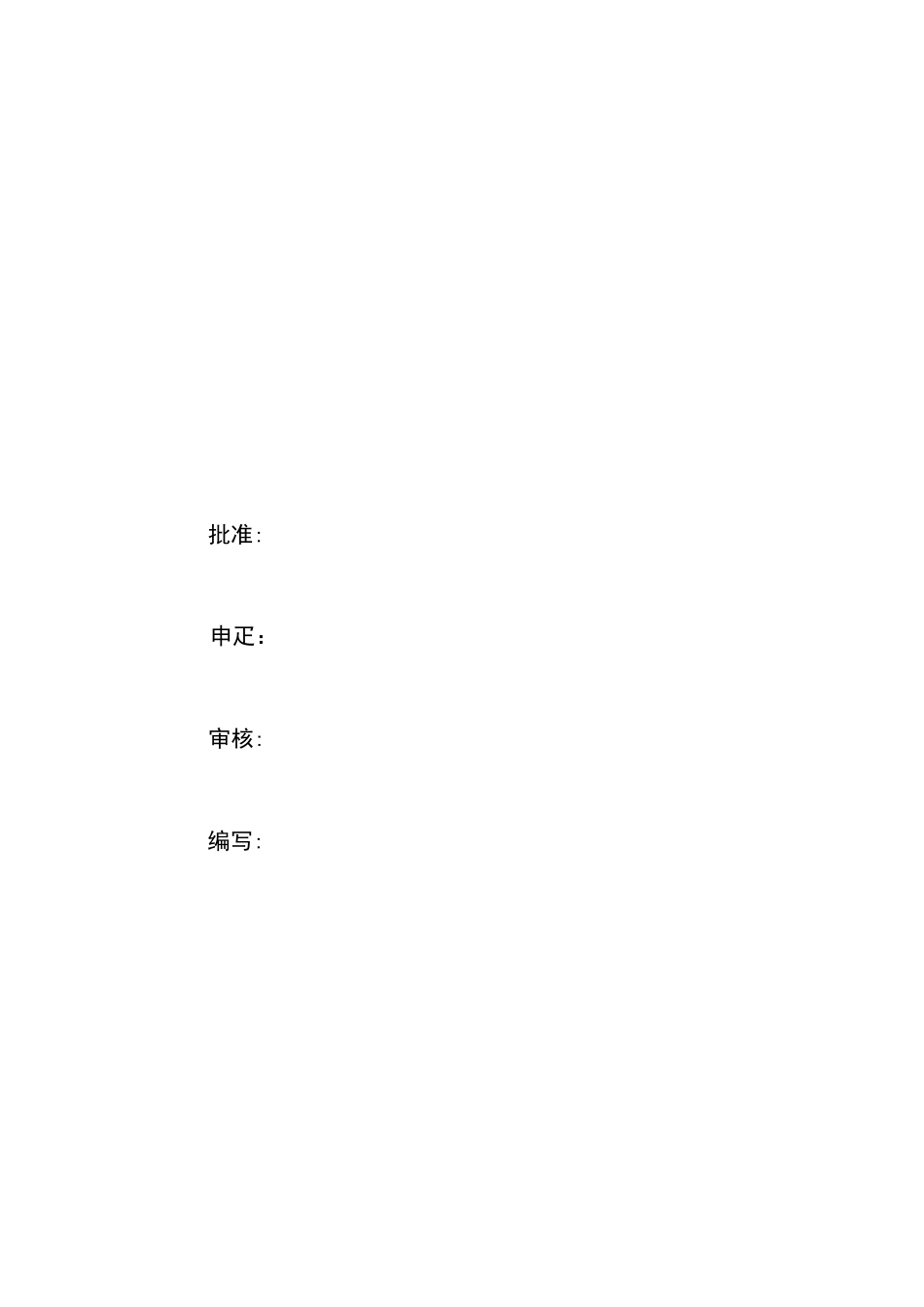

任丘城关 110kV 输变电增容工程监理规划河北兴源工程建设监理有限公司（章）2013 年 3 月批准:申疋：审核:编写:目录1工程项目概况…………………………………………………………………12监理工作范围…………………………………………………………………13监理工作内容…………………………………………………………………14监理工作目标…………………………………………………………………35监理工作依据…………………………………………………………………46项目监理机构的组织形式……………………………………………………57项目监理机构的人员配备计划………………………………………………68项目监理机构的人员岗位职责………………………………………………69监理工作程序………………………………………………………………910 监理工作方法及措施………………………………………………………911 监理工作制度………………………………………………………………2112 监理设施……………………………………………………………………231 工程项目概况1.1 工程概况任丘城关 110kV 站站址位于任丘市区，京开道西侧 120 米。进站道路由站址东侧的京开道引接，利用站址北侧现有道路，进行加固维修，长度 220 米。本工程拟拆除任丘供电局修试工区的平房和花园，在此地新建任丘城关变电站，待变电站建成接引后，拆除原变电站。本工程按最终规模一次征地，站址总用地面积 0.2773hm2（4.16 亩），围墙内占地面积 0.2375hm2。站外道路不计入征地范围。本工程采用《国家电网公司输变电工程通用设计 110（66）~500kV 变电站分册（2011版）》110-A2-3 方案，并结合本站工程具体情况适当进行了优化、调整。主变压器靠综合楼北侧屋内布置，110kVGIS 室户内布置在生产综合楼二层，向东电缆出线，10kV 采用屋内配电装置布置在生产综合楼一层，电缆向东、西出线。建筑物南部布置接地变和电容器。站址区域不受 50 年一遇洪水影响，考虑降雨沥水影响。站区场地竖向布置采用平坡式。1.2 工程建设目标依据《监理合同》及业主项目部《建设管理纲要》，本工程的质量、进度、安全、环境、文明施工、造价达到优良工程。1.3 参建单位建设单位：沧州供电公司基建部设计单位：沧州中兴电力设计有限责任公司监理单位：河北兴源工程建设监理有限公司承包单位：沧州中兴实业集团有限责任公司2 监理工作范围工程建设期间负责按《监理合同》进行...
