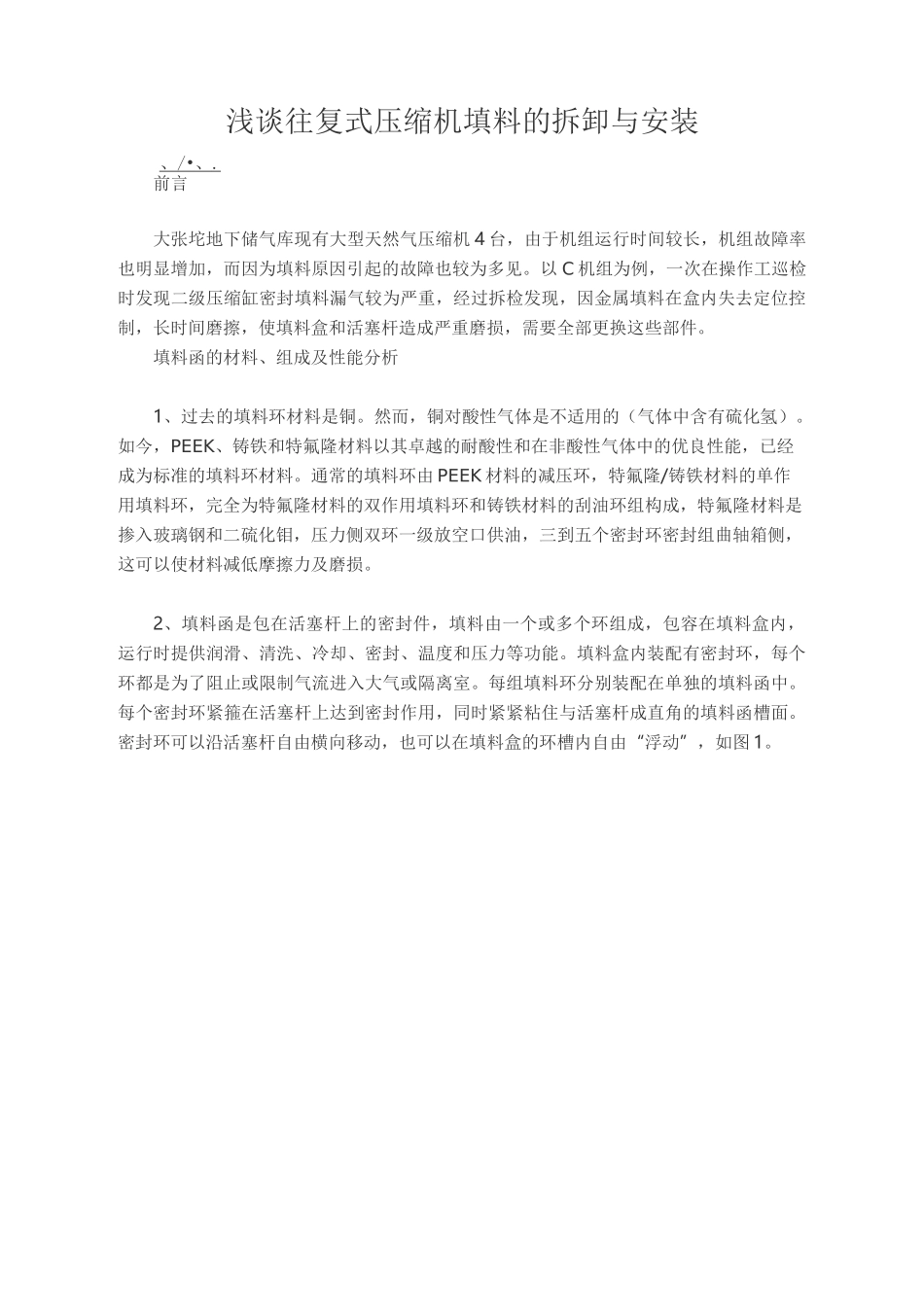

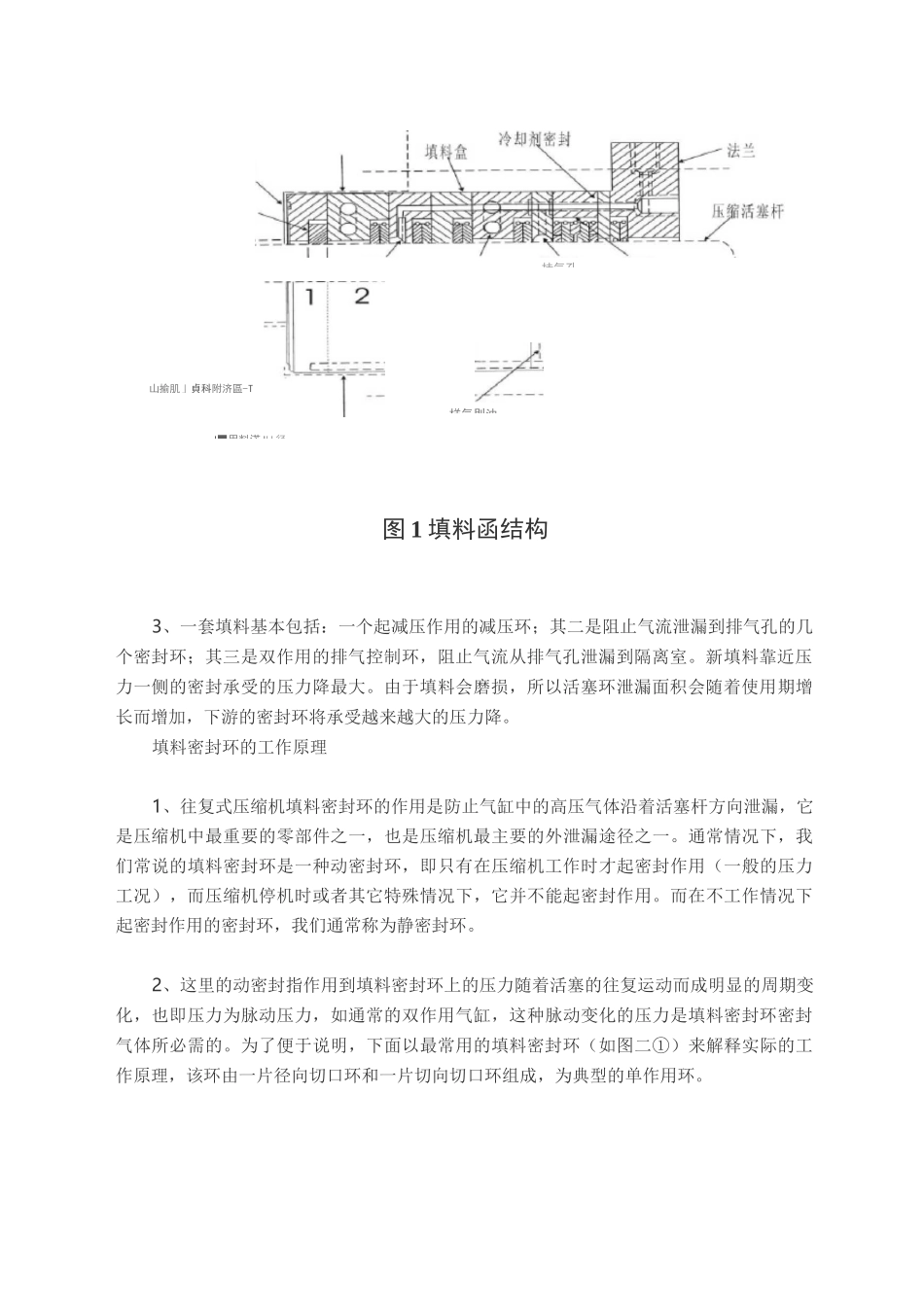

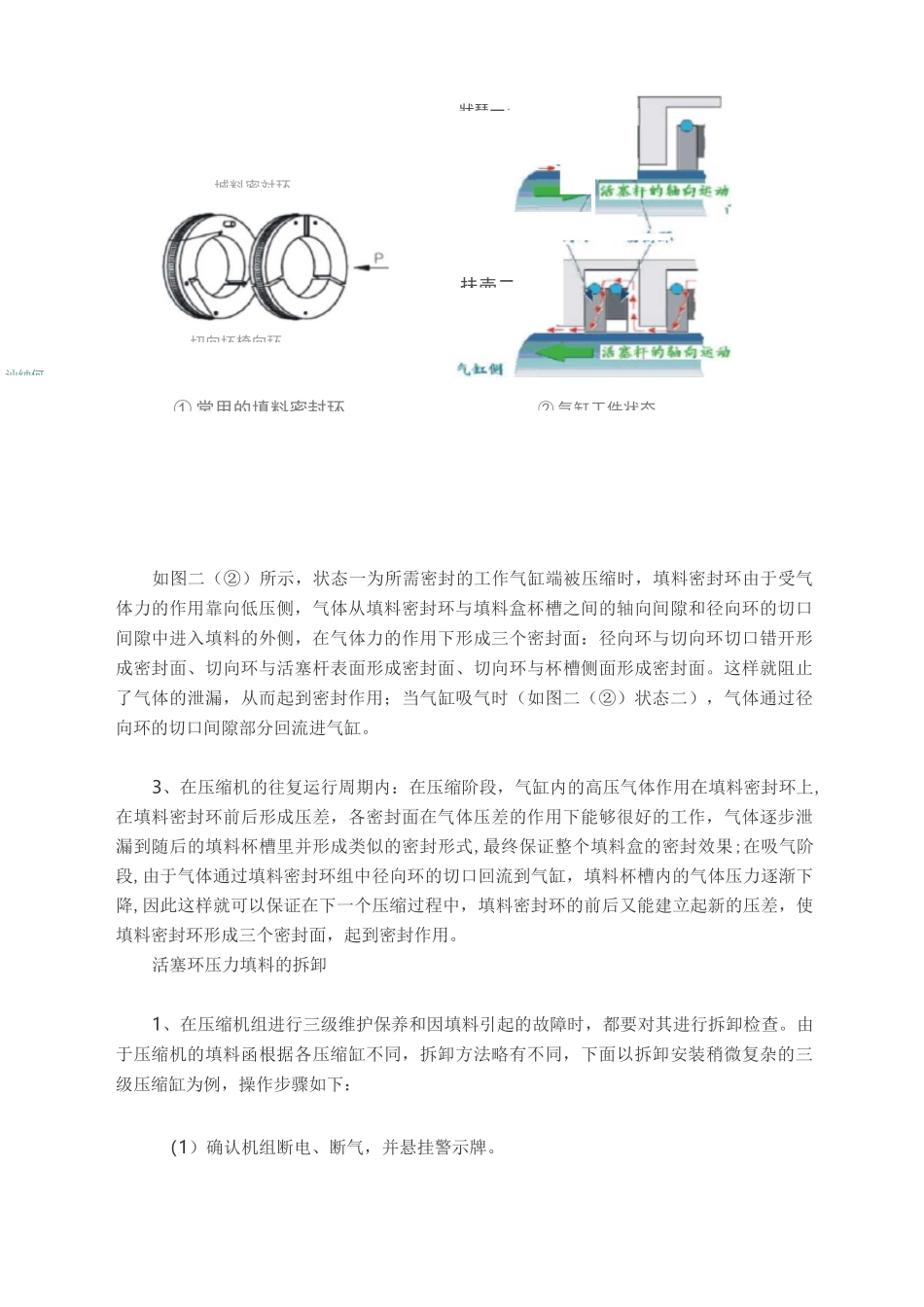

浅谈往复式压缩机填料的拆卸与安装、 / • 、 . 前言大张坨地下储气库现有大型天然气压缩机 4 台,由于机组运行时间较长,机组故障率也明显增加,而因为填料原因引起的故障也较为多见。以 C 机组为例,一次在操作工巡检时发现二级压缩缸密封填料漏气较为严重,经过拆检发现,因金属填料在盒内失去定位控制,长时间磨擦,使填料盒和活塞杆造成严重磨损,需要全部更换这些部件。填料函的材料、组成及性能分析1、过去的填料环材料是铜。然而,铜对酸性气体是不适用的(气体中含有硫化氢)。如今,PEEK、铸铁和特氟隆材料以其卓越的耐酸性和在非酸性气体中的优良性能,已经成为标准的填料环材料。通常的填料环由 PEEK 材料的减压环,特氟隆/铸铁材料的单作用填料环,完全为特氟隆材料的双作用填料环和铸铁材料的刮油环组构成,特氟隆材料是掺入玻璃钢和二硫化钼,压力侧双环一级放空口供油,三到五个密封环密封组曲轴箱侧,这可以使材料减低摩擦力及磨损。2、填料函是包在活塞杆上的密封件,填料由一个或多个环组成,包容在填料盒内,运行时提供润滑、清洗、冷却、密封、温度和压力等功能。填料盒内装配有密封环,每个环都是为了阻止或限制气流进入大气或隔离室。每组填料环分别装配在单独的填料函中。每个密封环紧箍在活塞杆上达到密封作用,同时紧紧粘住与活塞杆成直角的填料函槽面。密封环可以沿活塞杆自由横向移动,也可以在填料盒的环槽内自由“浮动”,如图 1。样气刖油图 1 填料函结构3、一套填料基本包括:一个起减压作用的减压环;其二是阻止气流泄漏到排气孔的几个密封环;其三是双作用的排气控制环,阻止气流从排气孔泄漏到隔离室。新填料靠近压力一侧的密封承受的压力降最大。由于填料会磨损,所以活塞环泄漏面积会随着使用期增长而增加,下游的密封环将承受越来越大的压力降。填料密封环的工作原理1、往复式压缩机填料密封环的作用是防止气缸中的高压气体沿着活塞杆方向泄漏,它是压缩机中最重要的零部件之一,也是压缩机最主要的外泄漏途径之一。通常情况下,我们常说的填料密封环是一种动密封环,即只有在压缩机工作时才起密封作用(一般的压力工况),而压缩机停机时或者其它特殊情况下,它并不能起密封作用。而在不工作情况下起密封作用的密封环,我们通常称为静密封环。2、这里的动密封指作用到填料密封环上的压力随着活塞的往复运动而成明显的周期变化,也即压力为脉动压力,如通常的双作用气缸,这种脉动变化的压力...
