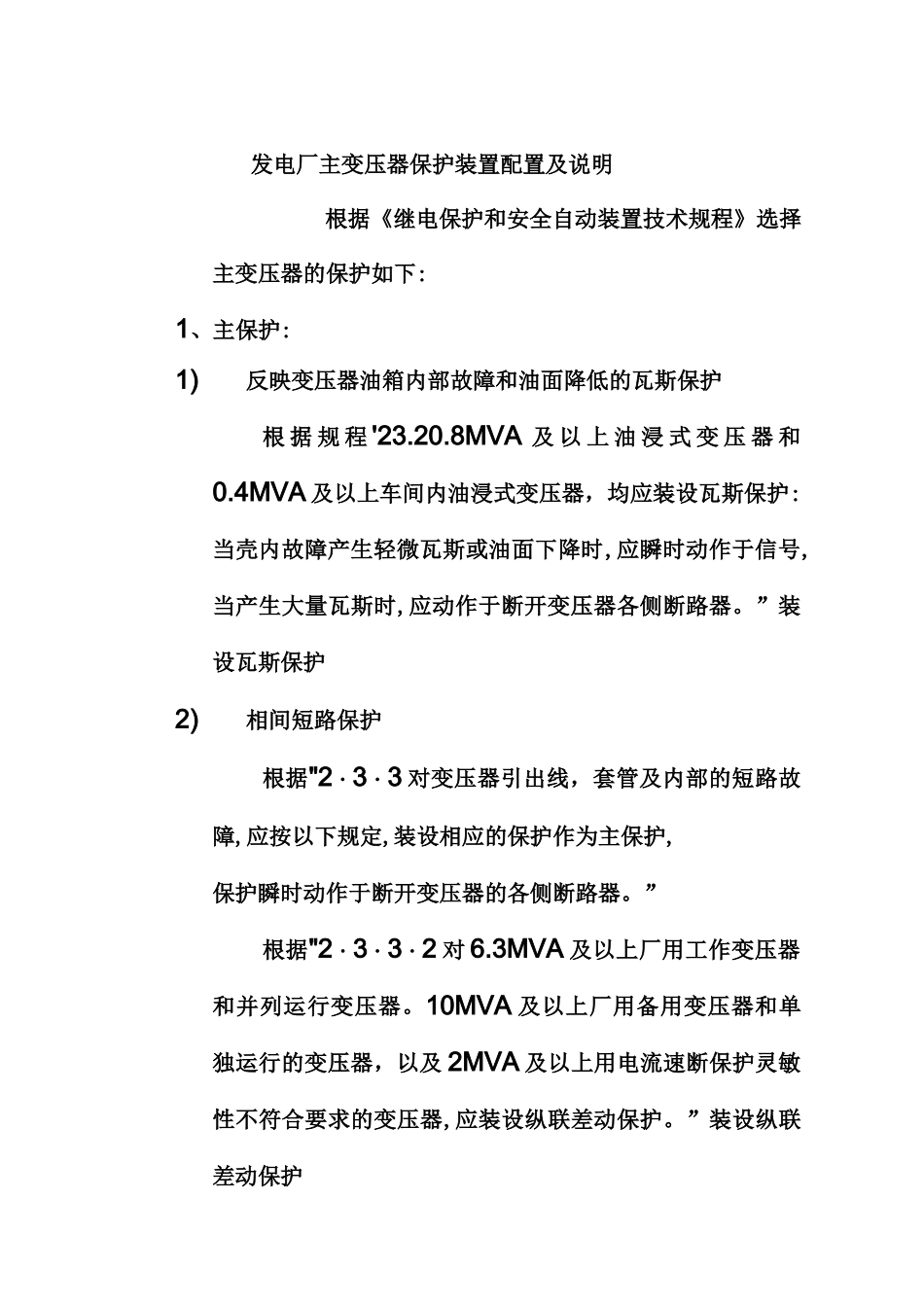

发电厂主变压器保护继电保护设计发电厂主变压器保护装置配置及说明根据《继电保护和安全自动装置技术规程》选择主变压器的保护如下:1、主保护:1)反映变压器油箱内部故障和油面降低的瓦斯保护根 据 规 程 '23.20.8MVA 及 以 上 油 浸 式 变 压 器 和0.4MVA 及以上车间内油浸式变压器，均应装设瓦斯保护:当壳内故障产生轻微瓦斯或油面下降时,应瞬时动作于信号,当产生大量瓦斯时,应动作于断开变压器各侧断路器。”装设瓦斯保护2)相间短路保护根据"2・3・3 对变压器引出线，套管及内部的短路故障,应按以下规定,装设相应的保护作为主保护,保护瞬时动作于断开变压器的各侧断路器。”根据"2・3・3・2 对 6.3MVA 及以上厂用工作变压器和并列运行变压器。10MVA 及以上厂用备用变压器和单独运行的变压器，以及 2MVA 及以上用电流速断保护灵敏性不符合要求的变压器,应装设纵联差动保护。”装设纵联差动保护2中性点直接接地电网中的变压器外部接地短路2、后备保护：根据"2・3・5 对于由外部相间短路引出的变电器过电流，应按下列规定装设相应的保护作为后备保护，保护动作后，应带时限动作于跳闸。”1）过电流保护根据“2・3・5・2 复合电压（包括负序电压及线电压）启动的过流保护，宜用于升压变压器、系统联络变压器和过电流保护不符合灵敏性要求的降压变压器。装设复合电压启动的过电流保护。时的零序电流保护根据“2.3.8.1 对于 110KV 及以上中性点直接接地电网中，如果变压器中性点可能接地运行，对于两侧或三侧电源的升压变压器或降压变压器上应装设零序电流保护，作为变压器主保护的后备保护，并作为相邻元件的后备保护。3）过负荷保护根据“2.3.110・4MVA 及以上变压器，当数台并列运行或单独运行，并作为其它负荷的备用电源是耕过潇1应根据可能的过负荷情况,装设过负荷保护。过负荷保护采用单相式，带时限动作于信号。3 保护装置图%Sb二、发电厂主变压器所配保护基本原理及说明1、变压器瓦斯保护装置瓦斯继电器是构成瓦斯保护的主要元件，它安装在变压器油箱与油枕之间的连接管道中，有箱内的气体通过瓦斯继电器流向油枕。IB（由其他廉护瓦斯保护的原理接线如图一所示,上面的触点表示“轻瓦斯保护”，动作后经延时，发出信号。下面触点表示“重瓦斯保护”，动作后启动变压器保护的总出口继电器，使断路器跳闸。当油箱内部发生严重故障时，由于电流的不稳定可能造成干簧点的抖动，此时为使断路器能可靠跳闸，应选用具有电...
