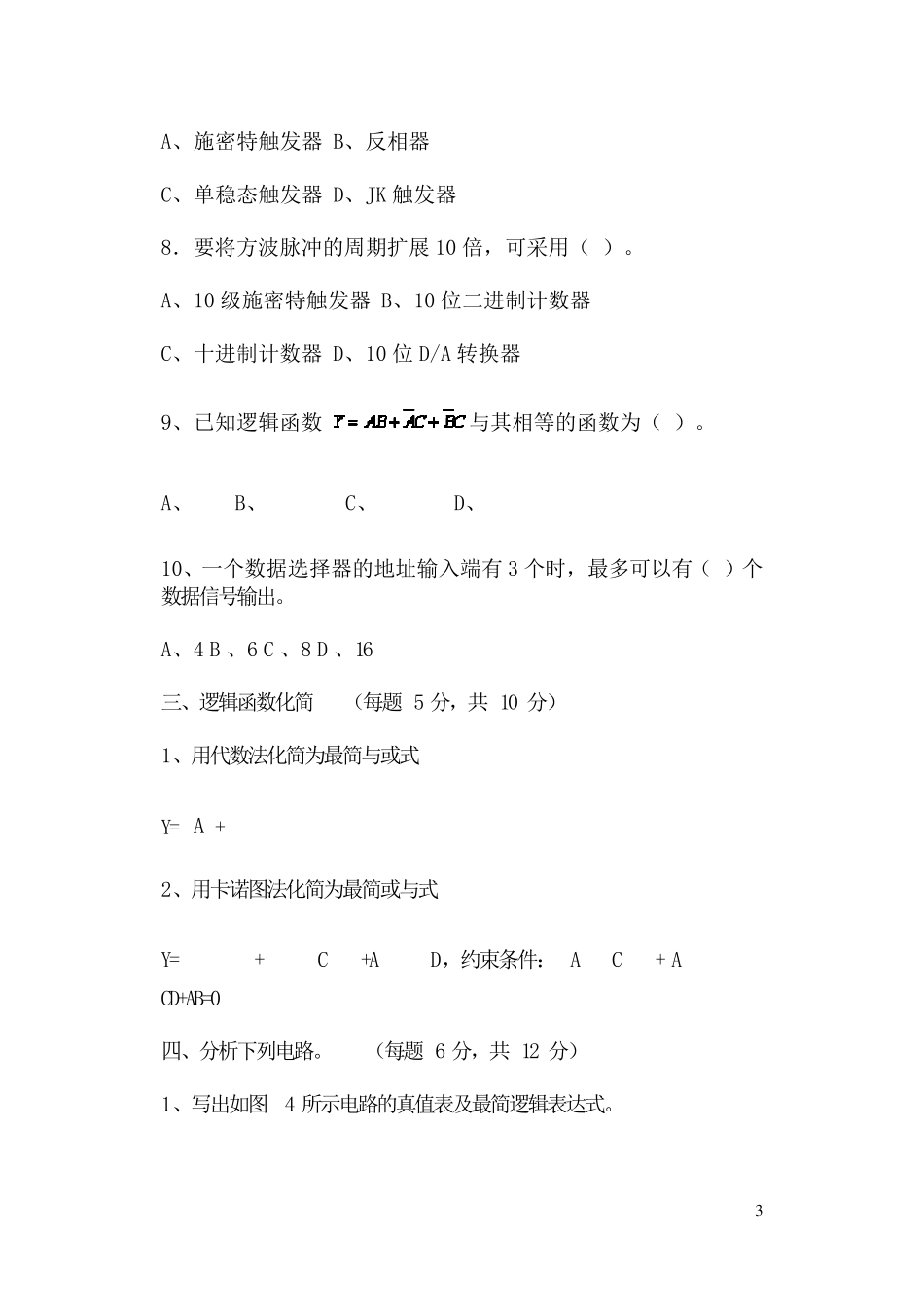

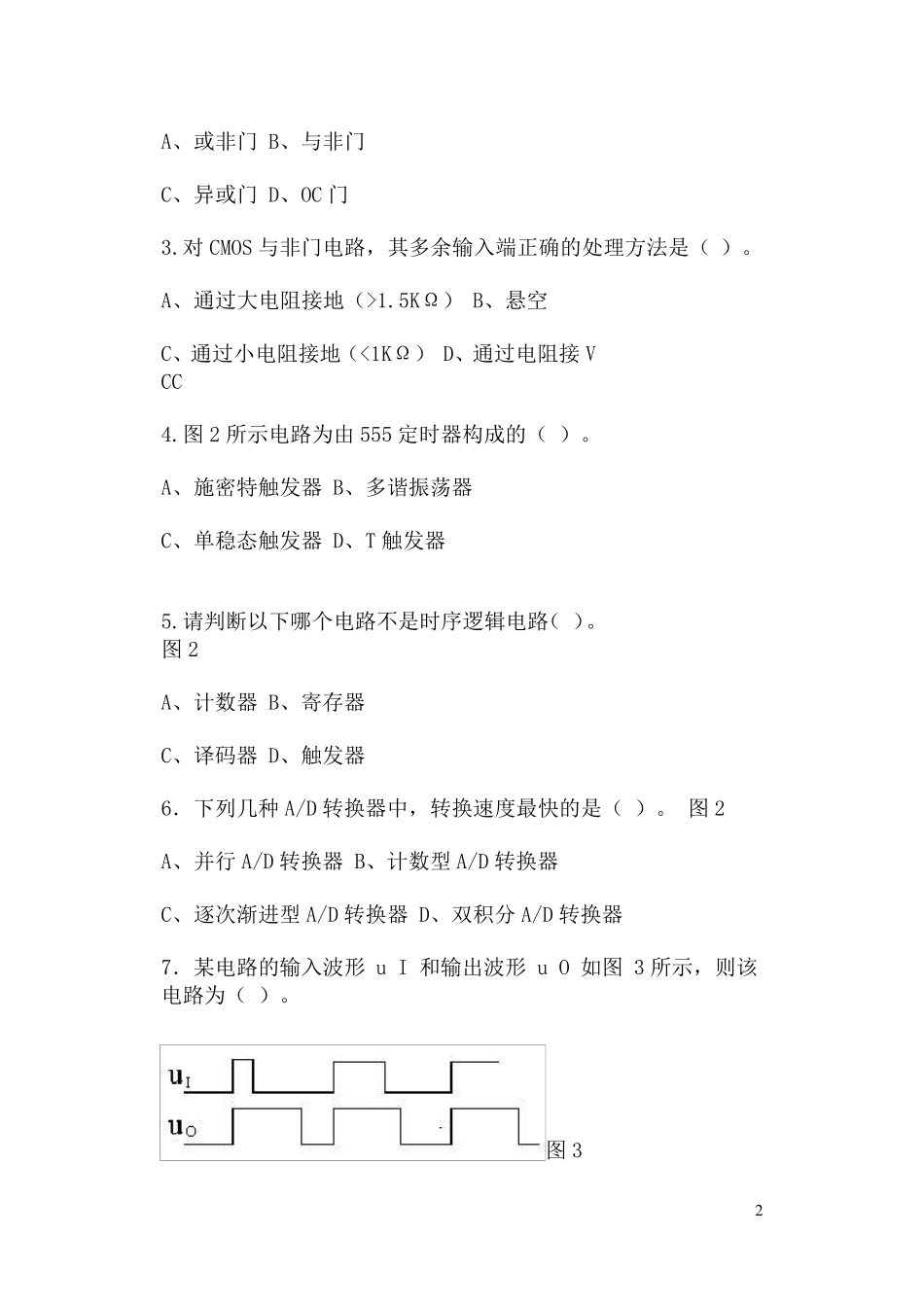

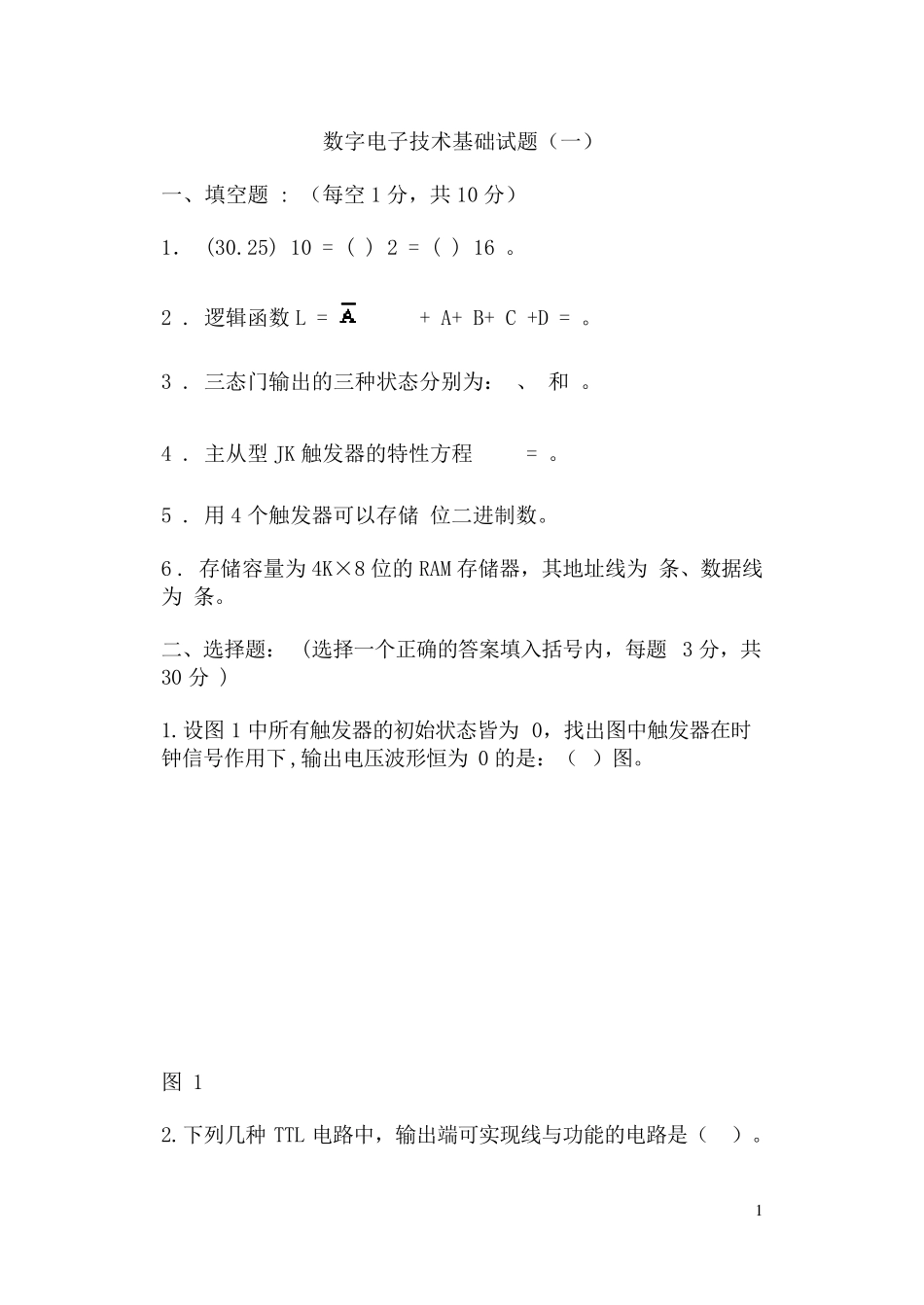

1 数字电子技术基础试题（一） 一、填空题 : （每空1 分，共10 分） 1． (30.25) 10 = ( ) 2 = ( ) 16 。 2 . 逻辑函数L = + A+ B+ C +D = 。 3 . 三态门输出的三种状态分别为： 、 和 。 4 . 主从型JK 触发器的特性方程 = 。 5 . 用4 个触发器可以存储 位二进制数。 6 . 存储容量为4K×8 位的RAM 存储器，其地址线为 条、数据线为 条。 二、选择题： (选择一个正确的答案填入括号内，每题3 分，共30 分 ) 1.设图 1 中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0 的是：（ ）图。 图 1 2.下列几种TTL 电路中，输出端可实现线与功能的电路是（ ）。 2 A、或非门 B、与非门 C、异或门 D、OC 门 3.对CMOS 与非门电路，其多余输入端正确的处理方法是（ ）。 A、通过大电阻接地（>1.5KΩ） B、悬空 C、通过小电阻接地（<1KΩ） D、通过电阻接V CC 4.图 2 所示电路为由 555 定时器构成的（ ）。 A、施密特触发器 B、多谐振荡器 C、单稳态触发器 D、T 触发器 5.请判断以下哪个电路不是时序逻辑电路（ ）。图 2 A、计数器 B、寄存器 C、译码器 D、触发器 6．下列几种 A/D 转换器中，转换速度最快的是（ ）。 图 2 A、并行 A/D 转换器 B、计数型 A/D 转换器 C、逐次渐进型 A/D 转换器 D、双积分 A/D 转换器 7．某电路的输入波形 u I 和输出波形 u O 如图 3 所示，则该电路为（ ）。 图 3 3 A、施密特触发器 B、反相器 C、单稳态触发器 D、JK 触发器 8．要将方波脉冲的周期扩展 10 倍，可采用（ ）。 A、10 级施密特触发器 B、10 位二进制计数器 C、十进制计数器 D、10 位 D/A 转换器 9、已知逻辑函数 与其相等的函数为（ ）。 A、 B、 C、 D、 10、一个数据选择器的地址输入端有 3 个时，最多可以有（ ）个数据信号输出。 A、4 B 、6 C 、8 D 、16 三、逻辑函数化简 （每题 5 分，共 10 分） 1、用代数法化简为最简与或式 Y= A + 2、用卡诺图法化简为最简或与式 Y= + C +A D，约束条件： A C + A CD+AB=0 四、分析下列电路。 （每题 6 分，共 12 分） 1、写出如图 4 所示电路的真值表及最简逻辑表达式。 4 图 4 2、写出如图5 所示电路的最简逻辑表达式。 图 5 5 五、判断如图 6 所示电路的逻辑功能...
