专业的油封设计知识 一、 什么是油封 油封是用于密封机械设备中旋转轴的封油用密封元件，而腔体基本上是静止的（见下图），所以油封又称旋转轴唇形密封圈
机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封，并且除了油以外还需要防止水与化学药液的泄漏以及尘埃及土砂从外部侵入，这时候也要用到油封 油封的密封状态，一是油封外缘和腔体之间为静态密封，同时保证油封外缘在腔体之间的可靠定位
二是油封密封唇和轴之间的密封状态，当轴旋转时为动态密封，当轴静止时为静态密封
三、油封的主要特点 油封外部为圆筒形用来保证对腔体的静态密封-采用内包金属骨架的橡胶外缘；采用外露金属骨架的外缘，大多需要抛光和镀敷防腐涂层
装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性
经过长期开发研究的结果，油封的密封唇结构提高到极佳的性能，进而提高在更宽的负荷范围内的密封可靠性
添加防尘唇，或者在特殊情况下采用的多个防尘唇，可防止外界污 染物和灰尘侵入
四、油封各部位的作用 油封主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成
密封体按照不同部位又分为底部、腰部、刃口和密封唇等
下图是：带弹簧并附有防尘唇的内包骨架油封各部位主要名称和术语

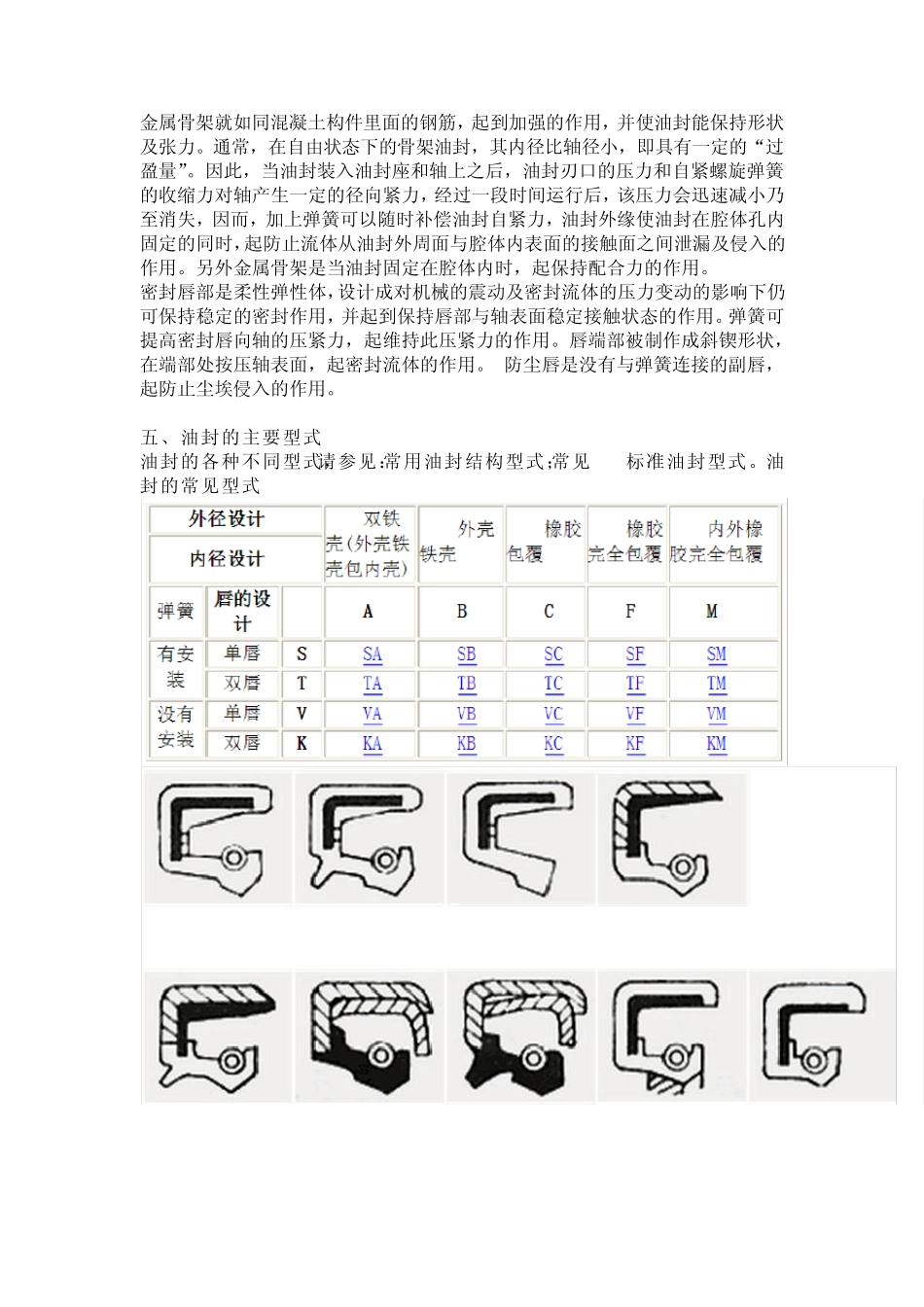

金属骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力，油封外缘使油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用
另外金属骨架是当油封固定在腔体内时，起保持配合力的作用
密封唇部是柔性弹性体，设计成对机械的震动及密封流体的压力变动的影
