法拉第电磁感应定律及其应用

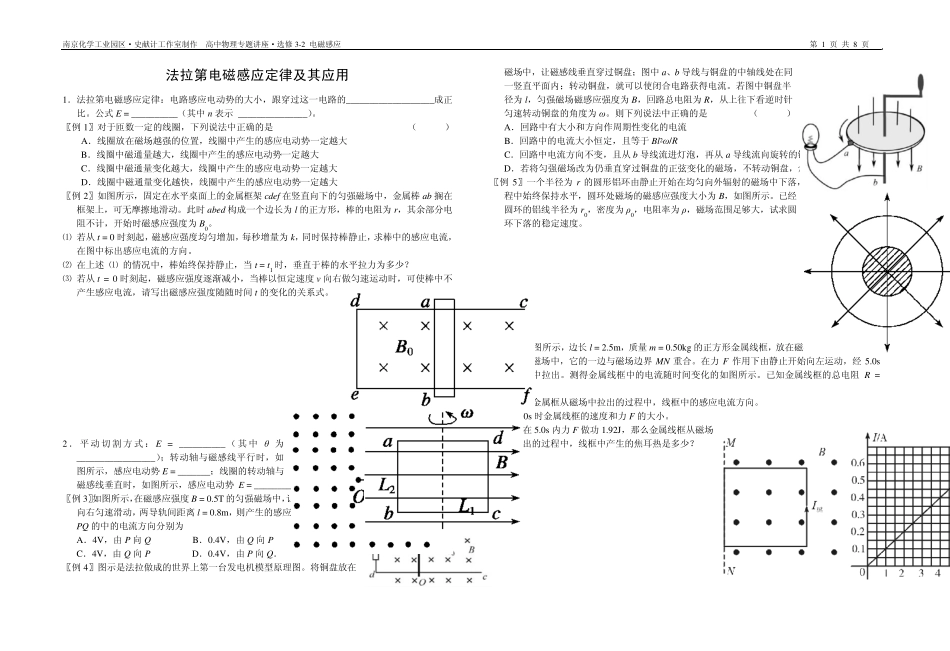

南京化学工业园区·史献计工作室制作 高中物理专题讲座·选修 3-2 电磁感应 第 1 页 共 8 页 法拉第电磁感应定律及其应用 1．法拉第电磁感应定律：电路感应电动势的大小，跟穿过这一电路的___________________成正比。公式 E = __________（其中 n 表示 _______________）。 〖例 1〗对于匝数一定的线圈，下列说法中正确的是 （ ） A．线圈放在磁场越强的位置，线圈中产生的感应电动势一定越大 B．线圈中磁通量越大，线圈中产生的感应电动势一定越大 C．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大 D．线圈中磁通量变化越快，线圈中产生的感应电动势一定越大 〖例 2〗如图所示，固定在水平桌面上的金属框架 cdef 在竖直向下的匀强磁场中，金属棒 ab 搁在框架上，可无摩擦地滑动。此时 abed 构成一个边长为 l 的正方形，棒的电阻为 r，其余部分电阻不计，开始时磁感应强度为 B0。 ⑴ 若从 t = 0 时刻起，磁感应强度均匀增加，每秒增量为 k，同时保持棒静止，求棒中的感应电流，在图中标出感应电流的方向。 ⑵ 在上述 ⑴ 的情况中，棒始终保持静止，当 t = t1 时，垂直于棒的水平拉力为多少？ ⑶ 若从 t = 0 时刻起，磁感应强度逐渐减小，当棒以恒定速度 v 向右做匀速运动时，可使棒中不产生感应电流，请写出磁感应强度随随时间 t 的变化的关系式。 2 ． 平 动 切 割 方 式 ： E = __________ （ 其 中 θ 为 _________________）；转动轴与磁感线平行时，如图所示，感应电动势 E = _______；线圈的转动轴与磁感线垂直时，如图所示，感应电动势 E = ___________（从中性面开始计时）。 〖例 3〗如图所示，在磁感应强度 B = 0.5T 的匀强磁场中，让导体 PQ 在 U 型导轨上以速度 v = 10m/s向右匀速滑动，两导轨间距离 l = 0.8m，则产生的感应电动势的大小和PQ 的中的电流方向分别为 （ ） A．4V，由 P 向 Q B．0.4V，由 Q 向 P C．4V，由 Q 向 P D．0.4V，由 P 向 Q． 〖例 4〗图示是法拉做成的世界上第一台发电机模型原理图。将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中 a、b 导线与铜盘的中轴线处在同一竖直平面内；转动铜盘，就可以使闭合电路获得电流。若图中铜盘半径为 l，匀强磁场磁感应强度为 B，回路总电阻为 R，从上往下看逆时针匀速转动铜盘的角度为 ω。则下列说法中正确的是 （ ） A...
