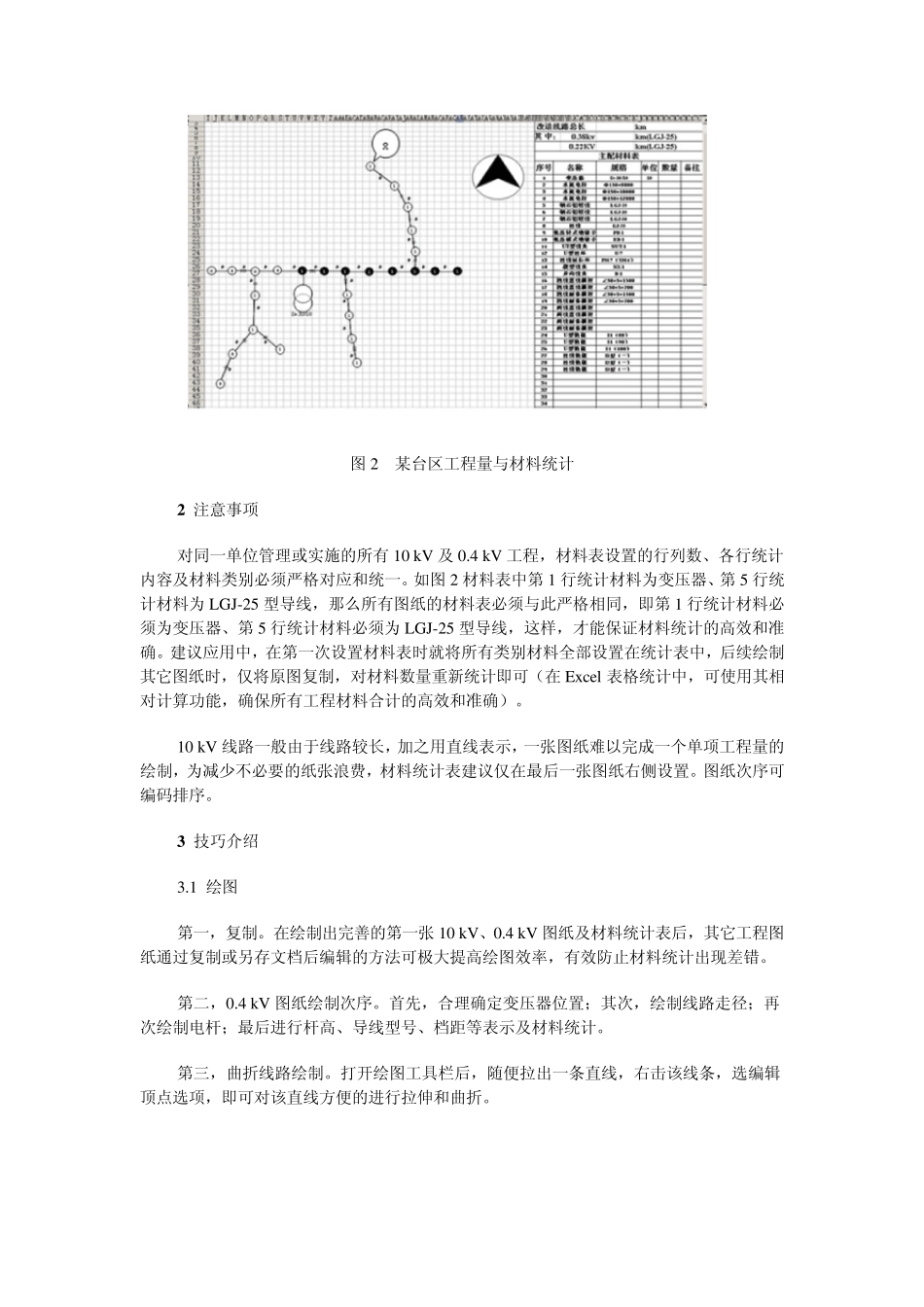

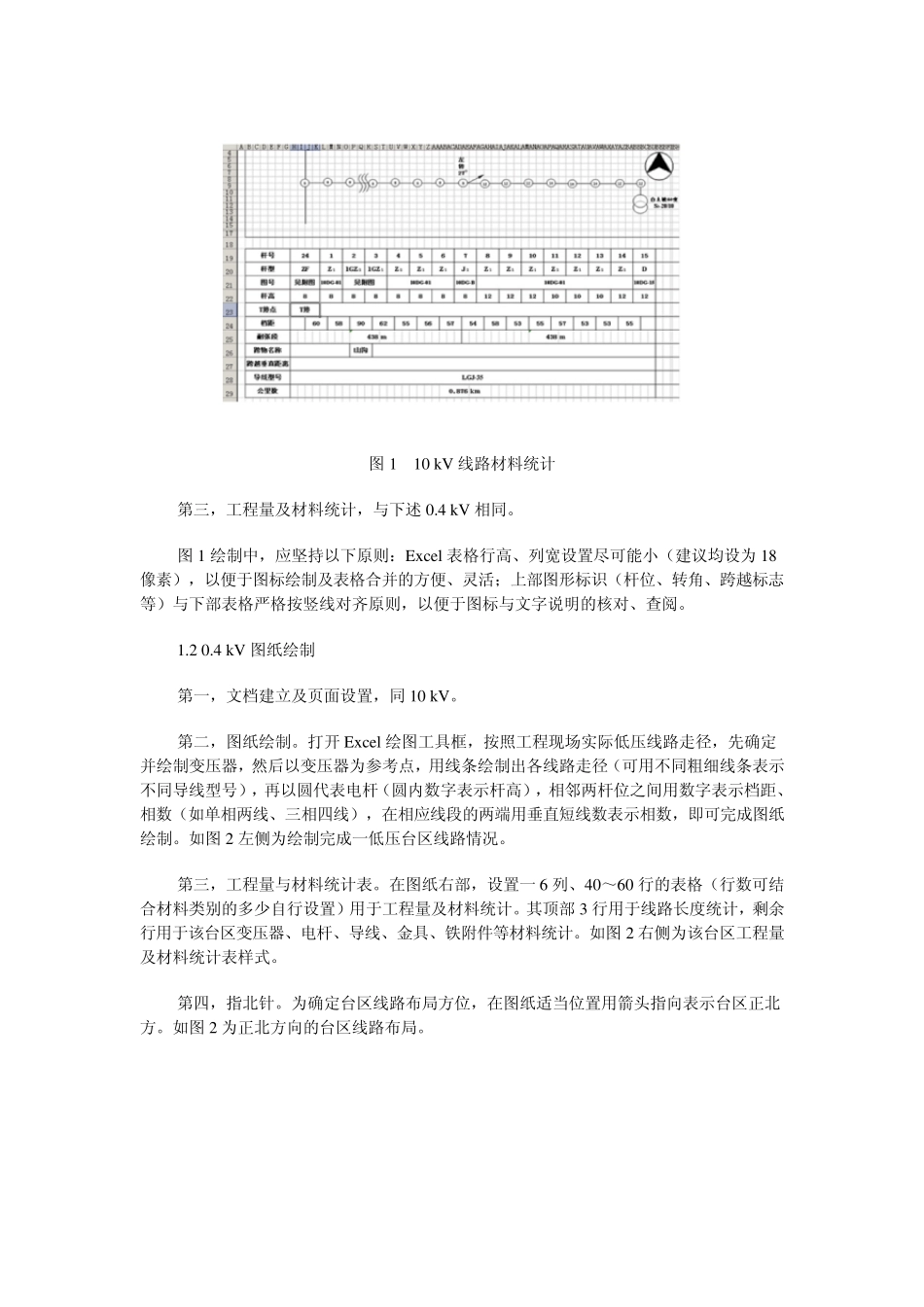

用Ex cel 管理工程图纸与材料统计 定西供电公司自1998 年农网改造工程全面实施以来，历时8 年，全面顺利完成了一、二期工程施工及结算等任务并通过了验收。这些成绩得取得，与公司积极推行计算机图纸绘制与材料统计管理手段密切相关。 工程实施前期阶段，由于管理手段落后，特别是 10 kV 及以下相关工程图纸绘制技术标准仅对其耐张、直线及终端等杆型、铁附件配置等确定了标准图集，但线路走径图、接线示意图如何绘制，图纸与材料统计如何结合且快速、准确统计，无标准可参照。对此，各县电力公司均进行了有益的探讨和研究，但最终大多数单位延用了手工绘图，与计算机辅助统计材料相结合的办法。这种方式，仅在一定程度上提高了材料统计效率，但图纸绘制效率仍然十分低下且不规范。部分单位为完成10 kV 及以下图纸绘制工作量，不得不成立专门的绘图工作室，抽调大量人员从事绘图工作，使得面对农网改造工程原本人员就非常紧缺的困境更是雪上加霜。 定西供电公司针对 10 kV 及以下图纸标准不统一、材料统计不准确、绘图效率极低等问题，组织人员研究制定了计算机绘制图纸标准和模板，并将图纸绘制与材料统计进行了紧密结合。这样的应用效果明显，不仅大大提高了绘图效率，减少了从业人员，而且工程量、材料统计快捷、准确，对工程管理、结（决）算、后期运行维护等各环节均提供了科学而便捷的依据和手段。 1 图纸绘制总体原则 结合实际考虑，10 kV 线路支线较少，接线相对单一，加之各单位对其工程立项、实施、结算及后期维护等均分别以主线路或支线路为单项进行管理，所以其图纸绘制应以直线方式表示较为简单、直观，对其转角、跨越等进行标识即可；而 0.4 kV 支线繁多，绝大多数呈辐射状，加之工程立项、实施、结算及后期维护等按台区进行，所以其图纸绘制应以现场为准进行辐射状绘制，以充分反映其台区接线情况及线路走径。具体方法如下。 1.1 10 kV 图纸绘制 第一，文档建立及页面设置。新建一个 Excel 电子文档，为统一图纸标准，页面选择应为 A3，横向；页边距分别为：上：0.5，下：0.5，左：2.5，右：0.5，页眉：0，页脚：0。 第二， 图纸绘制。打开 Excel 绘图工具框，以圆代表电杆（不同线型的圆可表示不同的杆型），直线代表导线，箭头表示转角的简单绘制及组合，即可完成图纸绘制（绘制过程系 Excel 使用方法，不再赘述）。其中图纸上半部应以图形标识的方法对其线路起点、走径、跨越物及转角等基...
