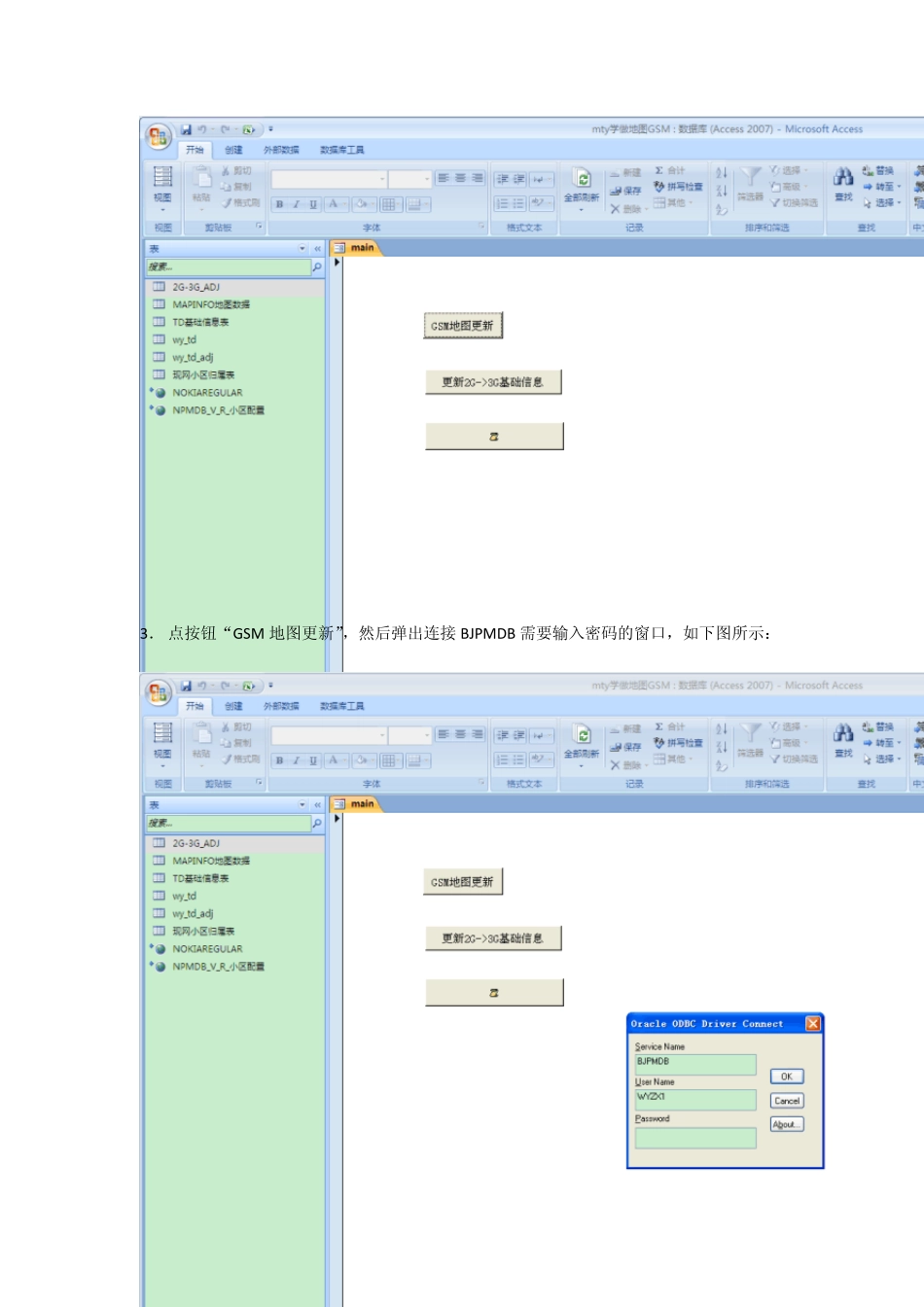

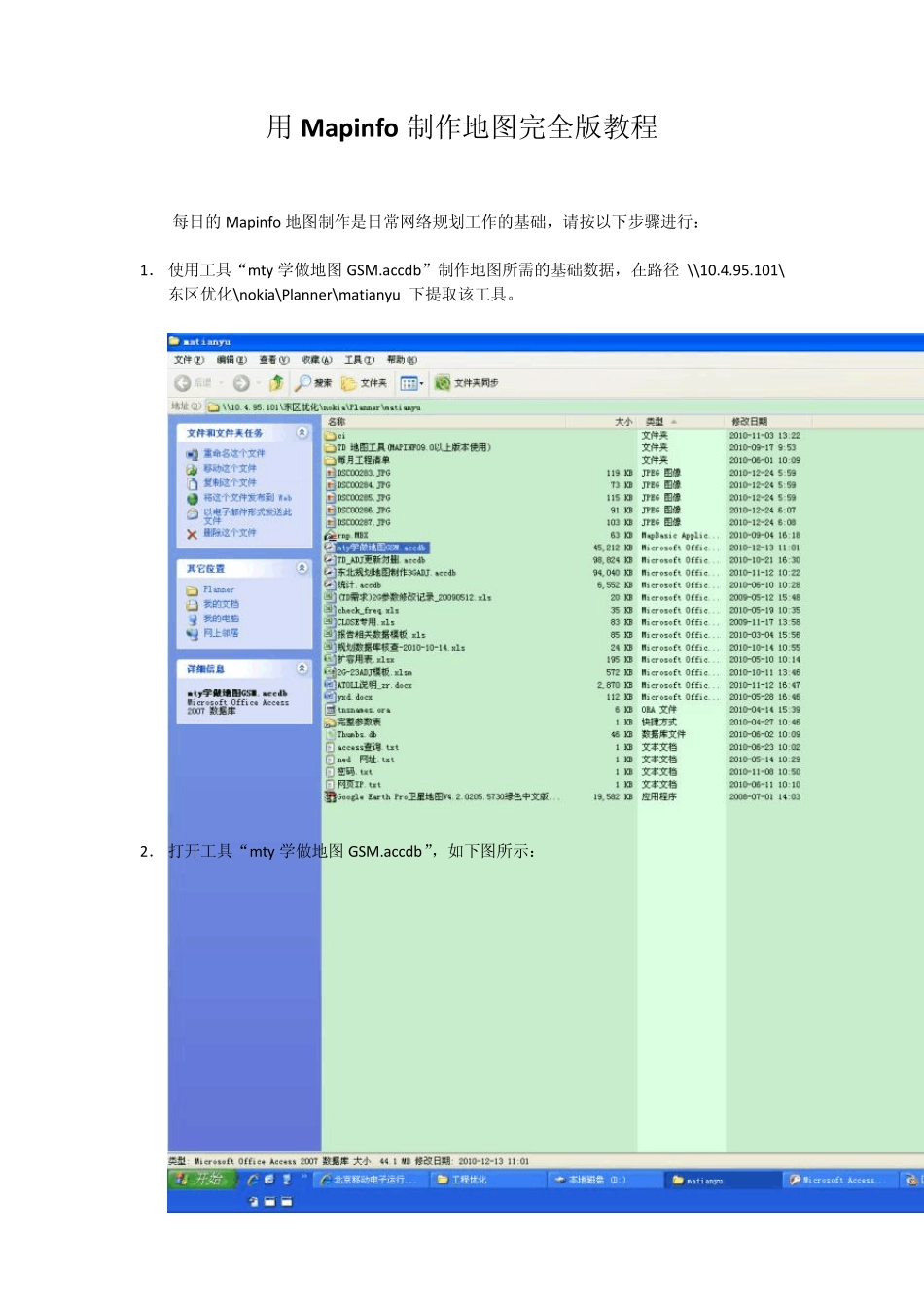

用Mapinfo 制作地图完全版教程 每日的Mapinfo 地图制作是日常网络规划工作的基础,请按以下步骤进行: 1. 使用工具“mty 学做地图GSM.accdb”制作地图所需的基础数据,在路径 \\10.4.95.101\东区优化\nokia\Planner\matianyu 下提取该工具。 2. 打开工具“mty 学做地图GSM.accdb”,如下图所示: 3. 点按钮“GSM 地图更新”,然后弹出连接 BJPMDB 需要输入密码的窗口,如下图所示: 4. 输入用户名WYZX1 和密码wz,.2000 之后,点OK。之后弹出连接 COOKDB2 需要输入密码的窗口,如下图所示: 5. 输入连接 COOKDB2 的用户名wyplan 和密码wy,.1997 之后,点OK。然后工具开始自动执行查询,如下图所示: 6 . 等待3 -5 分钟后,得到查询结果表格,这份表格里的数据就是我们用来制作地图的基础数据。 7.将该表格粘贴到一个空白Excel 表格中,以便于后面操作。然后,将第 1 行的表头删除(这样做是为了防止之后向 Mapinfo 里面粘贴该表格时与里面的表头有冲突),如下图所示: 8.选取之前一日的地图,如下图所示: 9.打开该地图,如下图所示: 10.按 F2 键,让地图按表格形式显示,如下图所示: 11.然后我们准备将前面准备好的Excel 表格内的数据来替换掉昨日地图里已有的数据。 12.先将地图里已有的数据删除。点 Query —— Select All,如下图所示: 13.Select All 之后,按键盘的del 键,将之前的数据全部删除,如下图所示: 14.然后压缩表格。点选 Tabls——Maintenance——Pack Table,如下图所示: 15.压缩完成后再次按 F2,让其显示表头,如下图所示: 16.将之前准备好的Excel 表格内的数据贴到Mapinfo 里,这样我们的基础数据就好了,如下图所示: 17.用Mapinfo 的插件Ezplanning 工具制作地图,点选:Ezplanning——Map Tools——Create Map,如下图所示: 18.等待3-5 分钟后,地图就制作完成。然后按 F3 键显示地图(目前显示地图还只是一个小点儿),如下图所示: 19.用Ezplanning 工具的Find Cell 小工具,搜索现网的任意一个小区,然后就可以显示出全网地图(这其实是 Ezplanning 工具的一个 bug,必须要如此才能显示出全网地图),如下图所示: 20.显示出的全网地图如下图所示: 21.这样地图就基本制作完毕了,但由于图中的基站小区大小还不合适,我们还需要进行调整,以方便后面的使用。这就需用Ezplanning 工具的Cell Size 小...
